对焊式旋启蝶阀结构三维设计

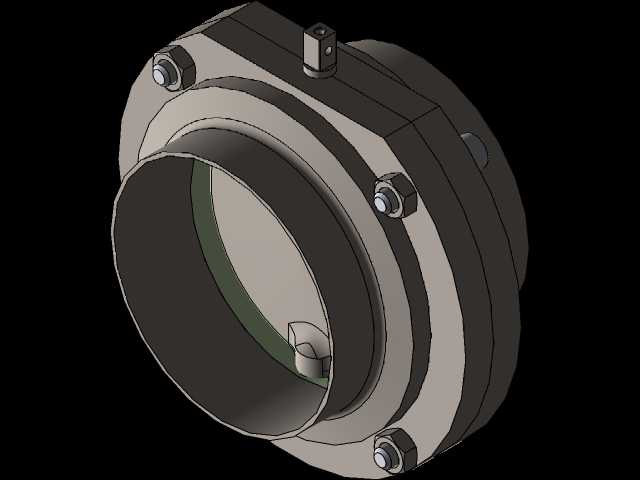

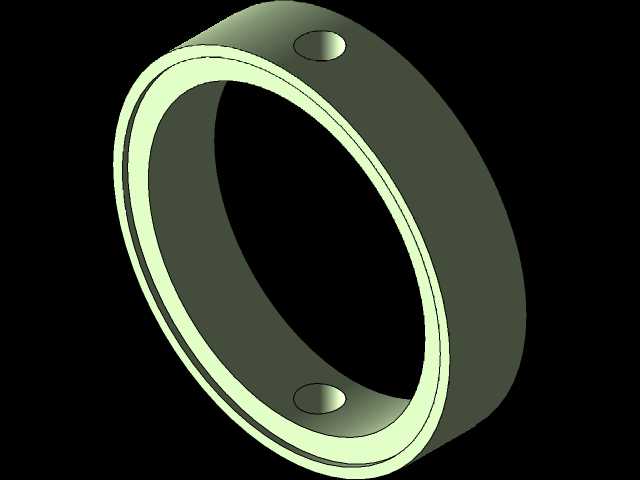

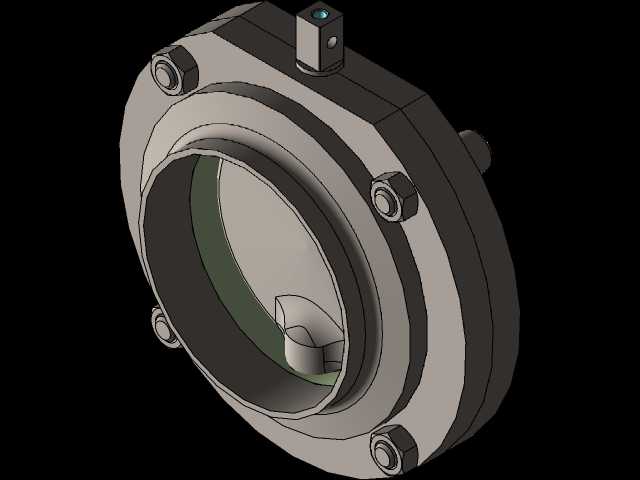

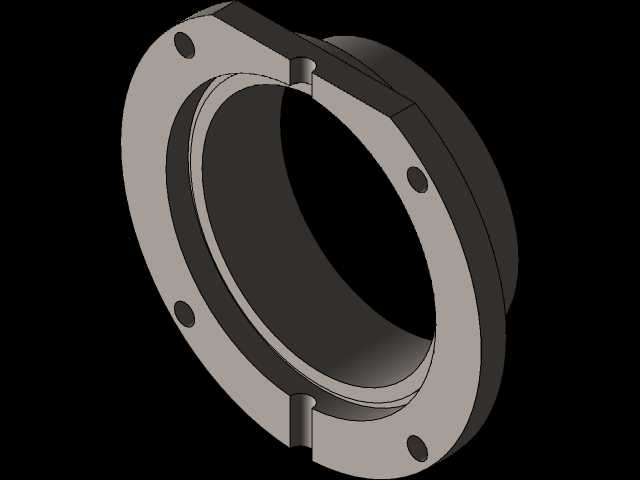

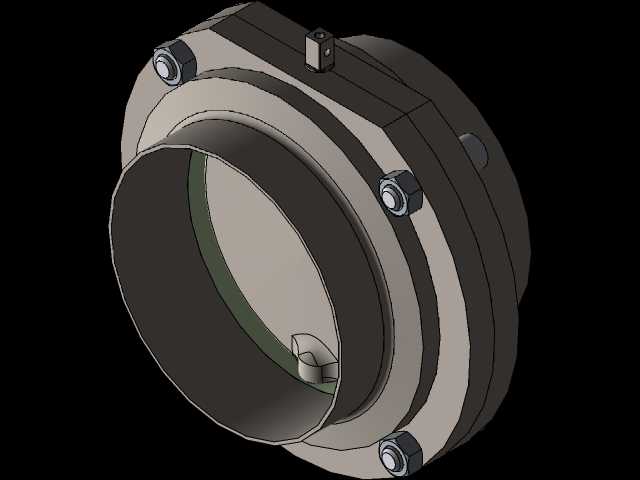

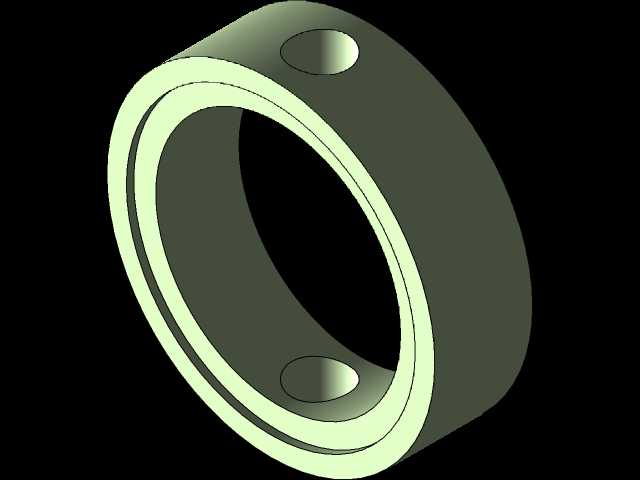

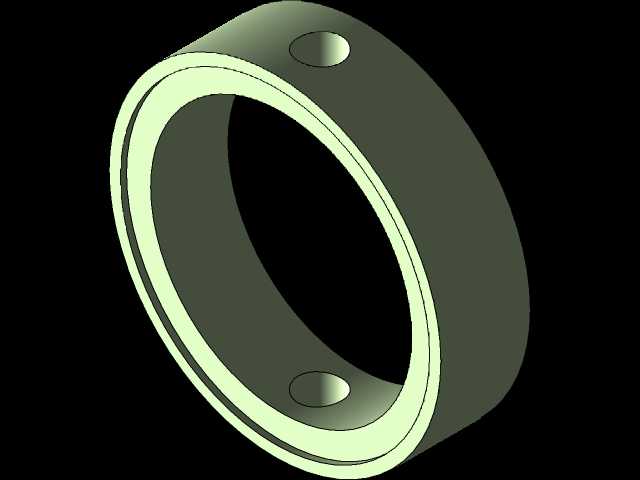

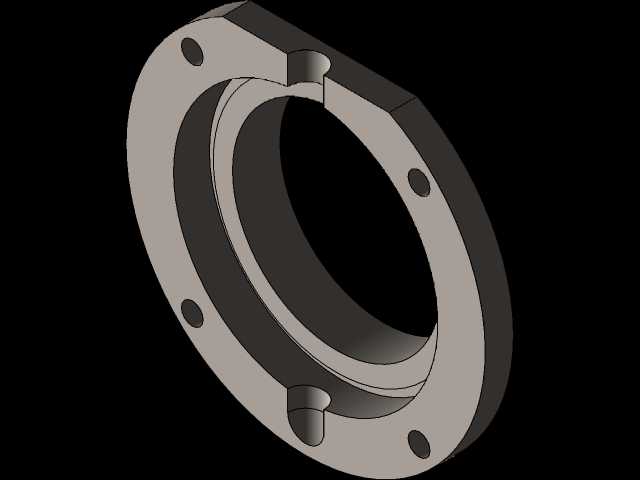

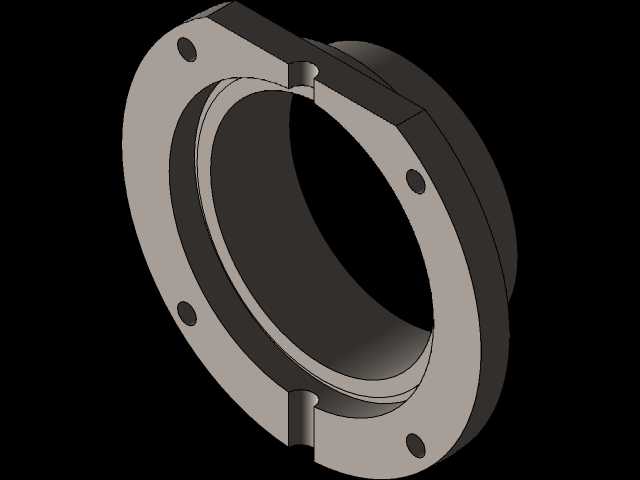

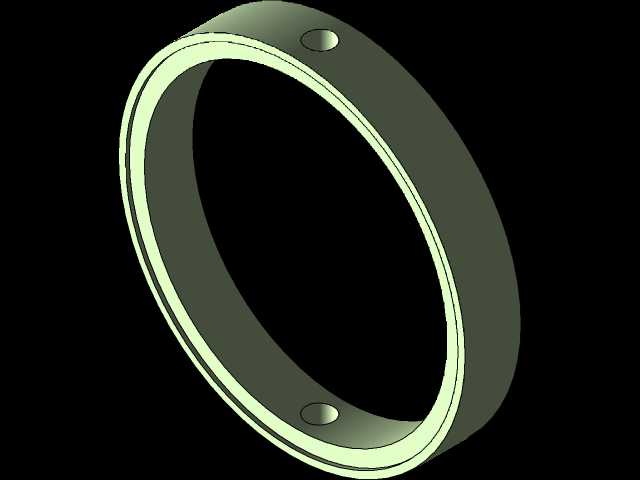

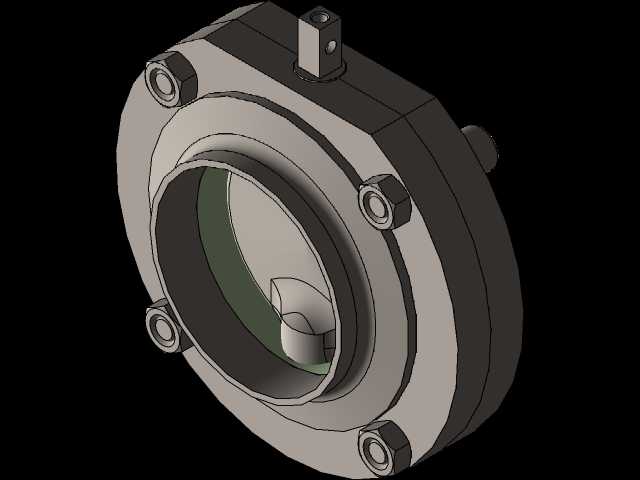

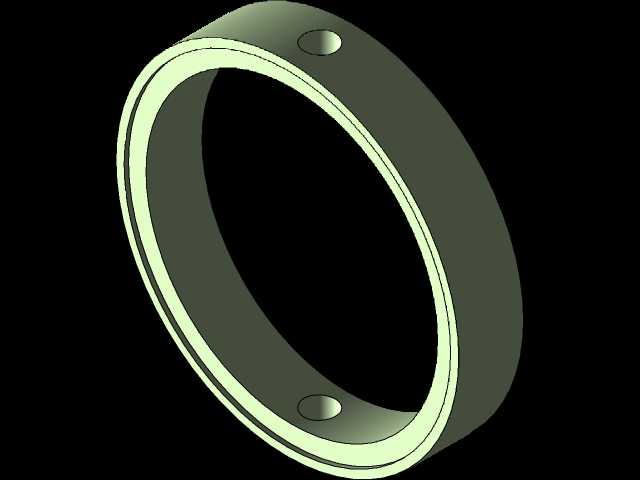

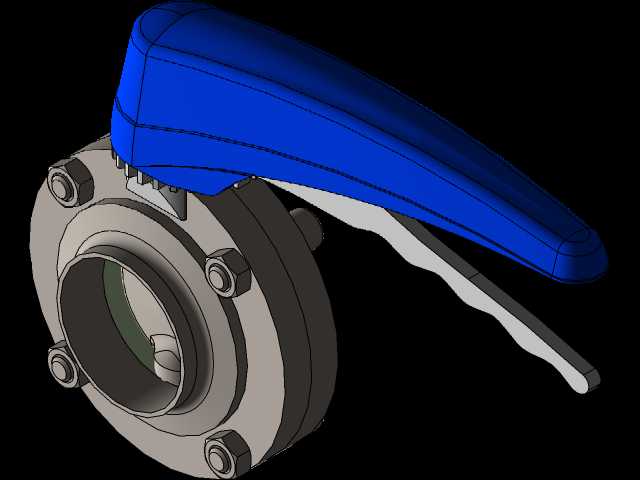

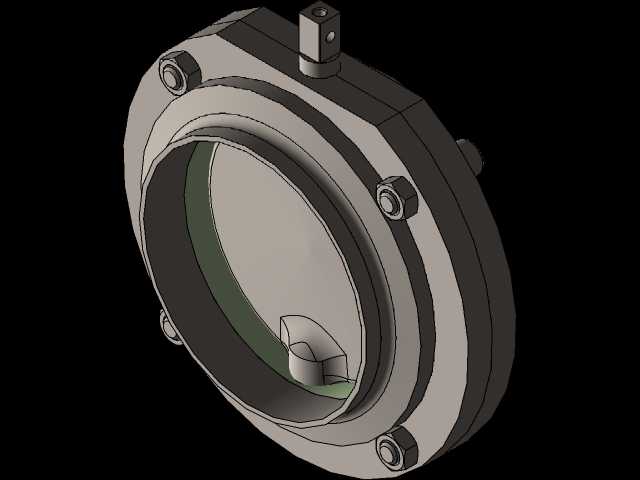

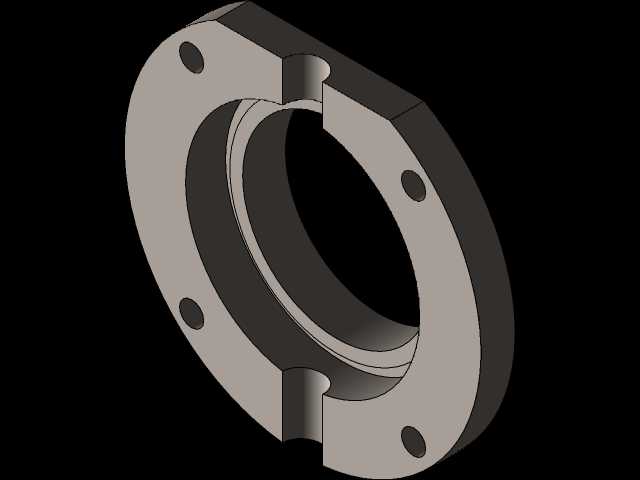

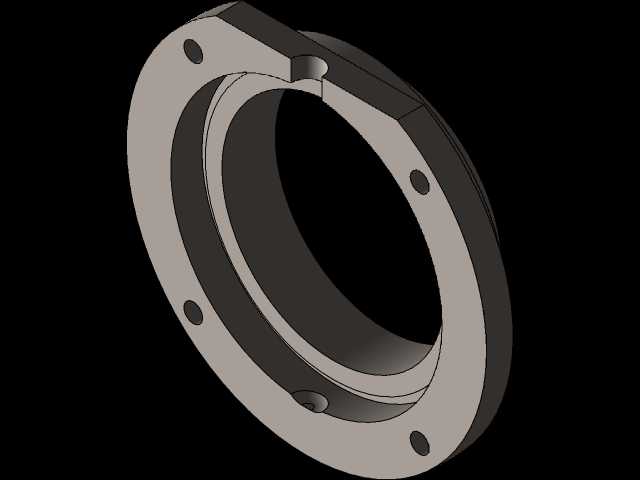

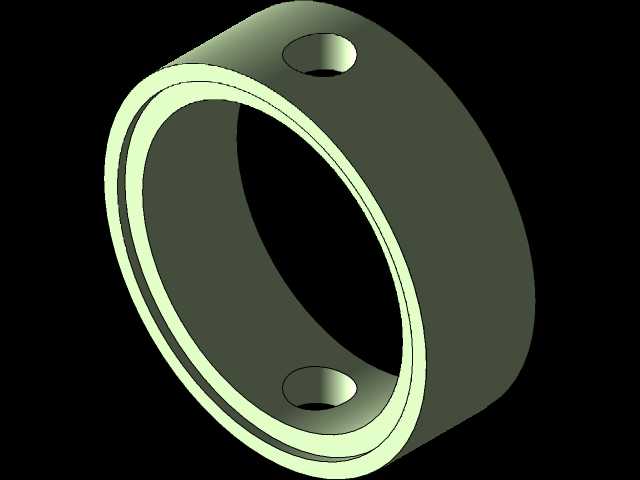

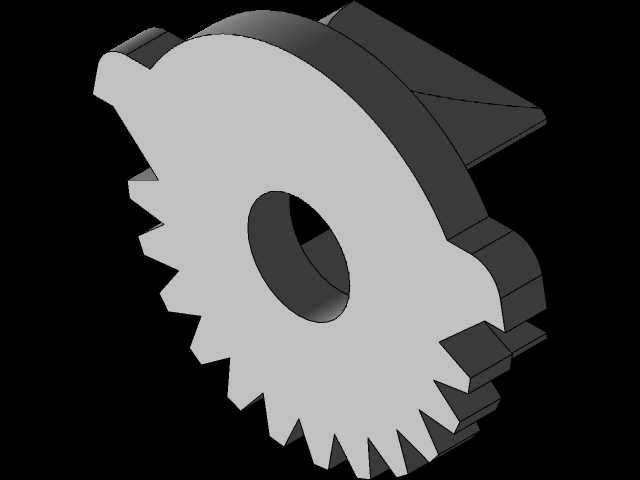

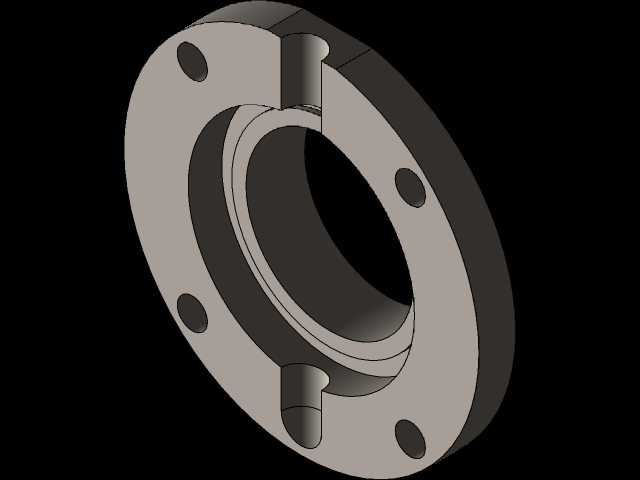

在化工流体输送、市政供水管网、工业热力管线的布设场景中，对焊连接的旋启类蝶阀是管路通断控制的核心部件，这类阀门依靠焊接方式与管线形成刚性密封连接，相比法兰连接省去了密封垫片与螺栓组的配套成本，在高压、高密封要求的长输管线中应用占比逐年提升。从结构设计逻辑来看，这款阀门采用对夹式圆形阀体作为主体承载结构，阀体周向均匀布置多组内六角紧固螺栓，将左右两瓣阀体牢牢压合，中间夹持的密封胶圈直接贴合管线焊接端面，安装时只需将阀体两端与管线坡口对齐施焊，无需额外预留法兰安装的螺栓操作空间，能有效压缩管线布设的轴向尺寸。阀板采用偏心旋启结构，转轴从阀体上部的凸台结构穿入，带动阀板在阀腔内部做90度回转，完全开启时阀板贴合阀体内壁流道，不会对介质形成明显节流，流阻系数远低于同口径的截止阀，适合大流量、低粘度的水、蒸汽、油品等介质输送。上部的阀杆凸台做了加厚处理，既可以为阀杆转动提供足够的支撑刚度，也能预留填料密封的安装空间，避免介质从阀杆转动间隙泄漏，凸台顶部的方轴结构可以直接适配手动手柄、气动执行器或电动执行机构，无需额外加工连接接口，适配不同自动化等级的管线控制需求。设计过程中重点考量了安装边界的适配性，阀体的外轮廓做了切边处理，并非完整圆形结构，在狭窄的管廊布设场景中，切边结构可以避开相邻管线或支架的干涉，周向螺栓的布置位置也避开了焊接作业的热影响区，避免施焊高温导致螺栓预紧力松弛。阀板的密封面做了弧度适配，关闭时阀板边缘完全贴合阀座密封圈，形成整圈线密封，相比平面密封的结构，密封比压更小，启闭力矩更低，手动操作时无需借助加力杆即可完成启闭动作，日常运维的操作强度更低。这类阀门的流道内部没有突出的结构件，介质流经时不会形成明显的涡流区，长期使用也不容易在阀腔内部积存杂质，适合输送带有少量固体颗粒的污水、浆料类介质，阀板与阀杆的连接部位做了防松设计，避免长期受介质冲刷导致阀板移位，影响密封效果。
