石化装置带操作平台拉线式火炬结构

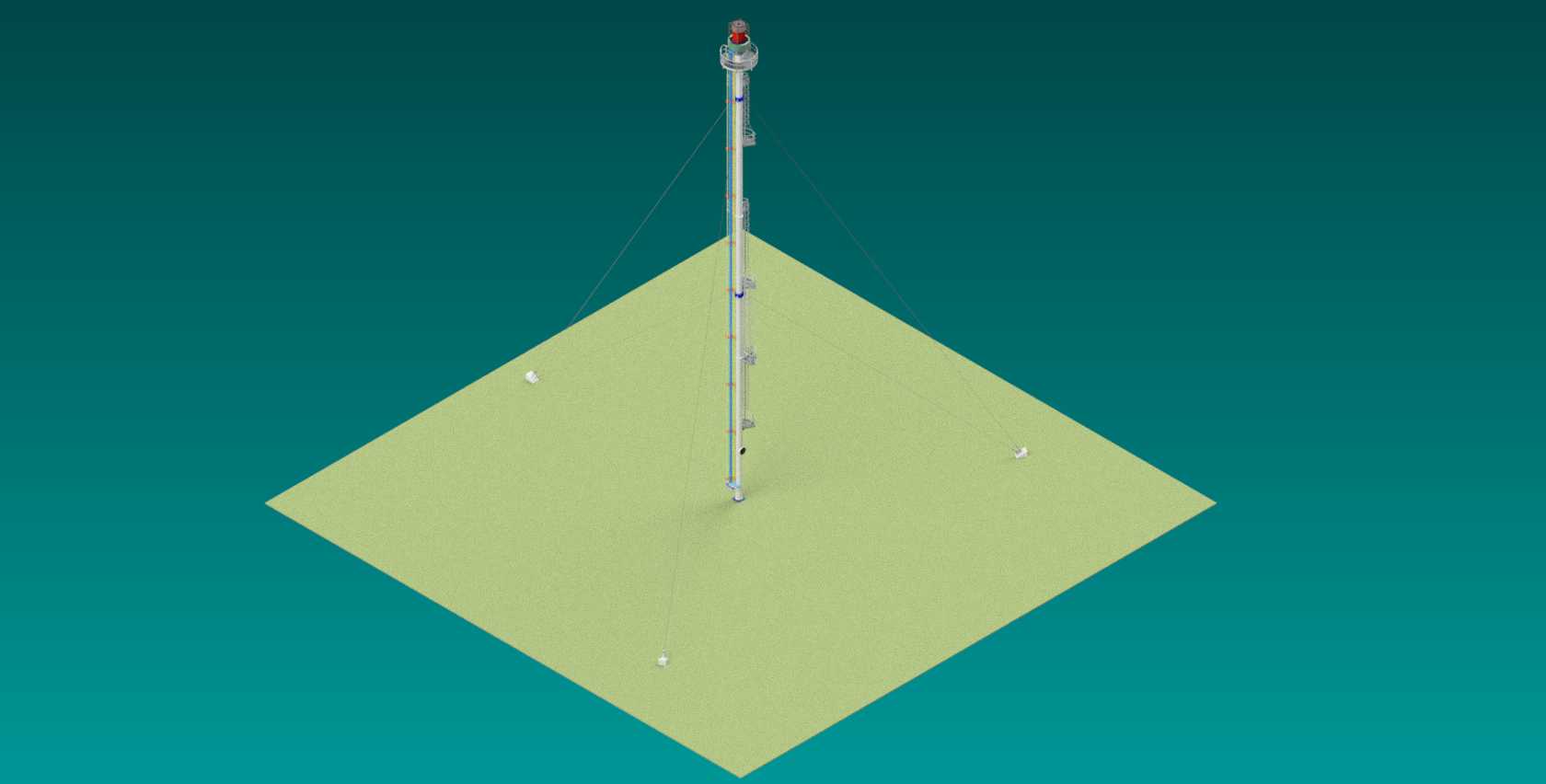

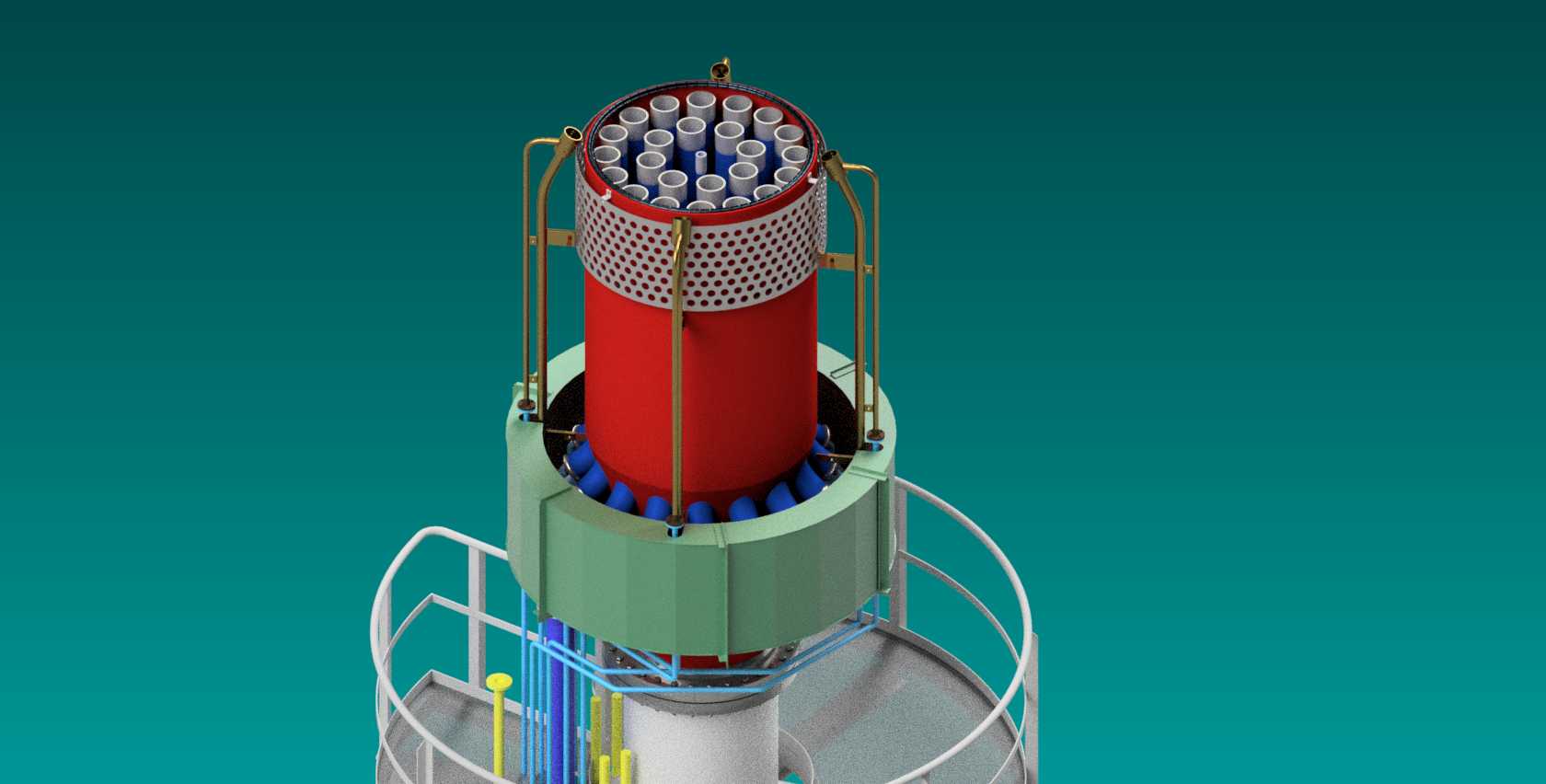

在石化生产装置的放空系统里，这类带操作平台的拉线火炬是处理可燃废气的核心安全设施，日常承担着开停车阶段、装置异常泄压时的可燃气体燃烧排放任务，避免易燃易爆介质直接扩散到厂区引发安全隐患。从结构设计来看，整体采用高耸立式布局，主体为等径直筒段塔架结构，顶部设置火炬头燃烧组件，燃烧器位置集成了长明灯、点火电极相关配套结构，配套的电线沿塔体侧壁通过固定卡件排布，为点火系统、火焰监测部件提供电力与信号传输通路。塔体中下部设置环形操作平台，平台周边带安全防护栏杆，通过直爬梯连通地面与平台区域，方便运维人员定期对火炬头的点火部件、燃烧喷嘴进行检查维护，更换易损的密封件、点火电极，清理燃烧产生的积碳残渣。考虑到高耸结构的抗风稳定性，塔体沿周向均匀布置多根斜拉钢索，拉索下端固定在地面的混凝土锚点上，通过调节拉索张紧度抵消不同方向风载荷对塔体产生的弯矩，避免塔体在强风天气下出现过大挠度甚至倾覆风险。设计过程中需要先核算不同高度处的风载荷系数，结合所在地区的基本风压、地震烈度确定塔体的壁厚、拉索的直径与预紧力参数，操作平台的尺寸要满足单人携带工具操作的回转空间需求，爬梯的踏步间距、护笼设置符合高空作业的安全规范，平台的安装高度要匹配火炬头的维护作业位置，确保人员站在平台上能够顺利触及火炬头的所有待维护部件。塔体底部设置法兰连接结构，与下方的废气输送管道对接，安装时需要先完成地面锚点的浇筑定位，再逐段吊装塔体完成拼接，最后对称张拉各方向拉索，调整塔体的垂直度偏差在允许范围内，火炬头的安装要保证出口方向竖直向上，避免燃烧火焰偏斜灼烧塔体或拉索结构，点火线路的排布要避开高温区域，做隔热防护处理，防止长期受火焰热辐射影响出现线路老化短路问题。这类结构相比自支撑式火炬，钢材消耗量更低，适合处理量中等、放空压力不高的石化生产场景，安装时不需要做超大体积的混凝土基础，施工周期更短，日常运维的可达性更好，能够在装置全生命周期内稳定完成废气燃烧处理的安全功能。
