异形弯转方口金属吹管结构设计

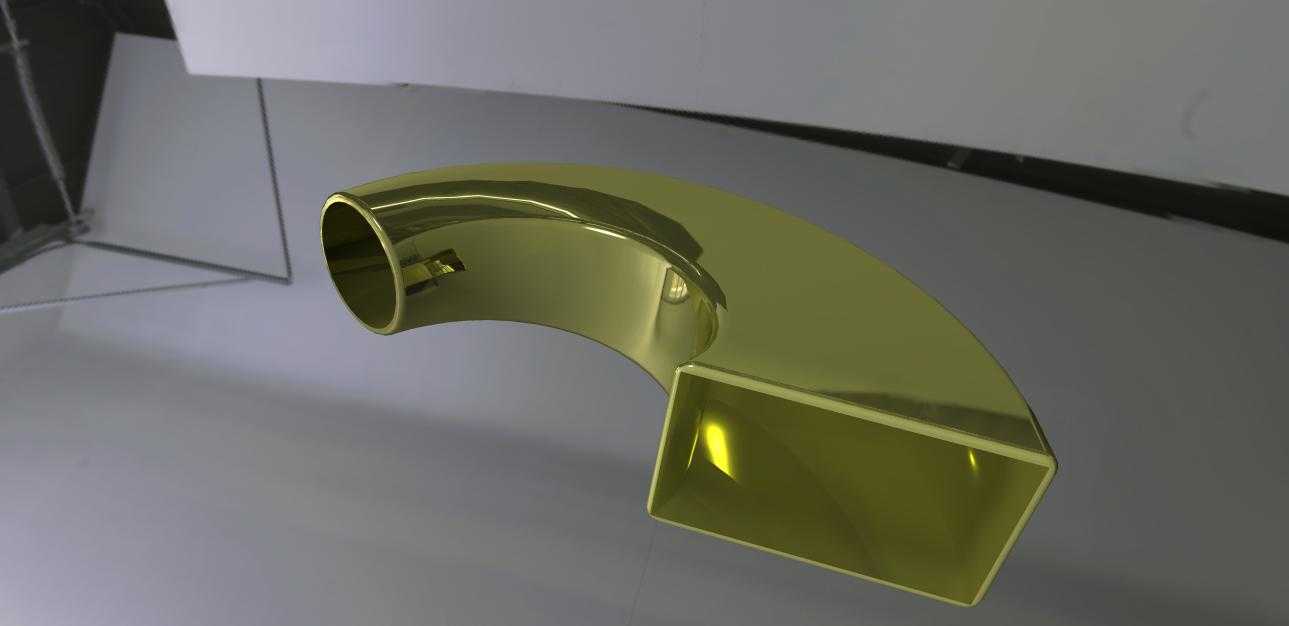

这类弯转式吹管结构多应用在需要定向送风、导流吹扫的工业场景中，比如工位碎屑清理、设备表面浮尘吹扫、狭小空间内的定向气流引导，部分小型化的同结构件也会集成在手持吹风工具、小型通风设备的末端出风位置。不同于常规等径圆弯管，这款结构一端采用标准圆形接口，可直接对接常规圆形送风软管、风机出风口，另一端做了方形扩口设计，能在不提升整体管路压损的前提下，扩大出风覆盖范围，同时方形出风面更容易贴合平面类吹扫对象，减少气流散逸。从结构设计逻辑来看，整个壳体采用等壁厚设计，弯折处做了顺滑的圆弧过渡，没有直角突变的流道结构，能最大程度降低气流经过弯折段时产生的紊流与风阻，避免气流在弯折内侧形成涡流造成压损浪费。圆形接口内侧预留了卡位凸台，安装时可直接卡入对接管路的限位槽内，不需要额外做粘接或者紧固件固定，日常拆装更换十分便捷，方形接口的边缘做了微小的外翻边处理，既可以提升端口的结构强度，避免长期受气流冲击出现端口变形，也能在需要加装导流格栅、出风滤网时提供安装贴合面。安装边界上，圆形接口的外径适配常规小尺寸送风软管的通用口径，弯折段的曲率半径控制在合理区间，不会出现弯折半径过小导致安装时和周边设备结构干涉的问题，整体壳体的外轮廓没有突出的尖锐结构，在设备内部布设时不会刮蹭周边的线缆、薄壁件。实际使用中，这类吹管的气流从圆端进入后，顺着弧形流道逐步过渡到方形端口流出，整个流道的截面变化是渐变式的，不会出现截面突变带来的气流噪音，金属质感的壳体结构也能耐受一定程度的磕碰，适合车间这类复杂工况下长期使用，不需要频繁更换易损的塑料出风配件。设计时还在弯折段外侧做了局部加厚的小凸点结构，可作为安装定位的受力点，用简单的卡扣就能将整个吹管固定在设备机架上，不需要在壳体上额外打孔破坏流道的密封性，兼顾了安装便利性与流道完整性。
