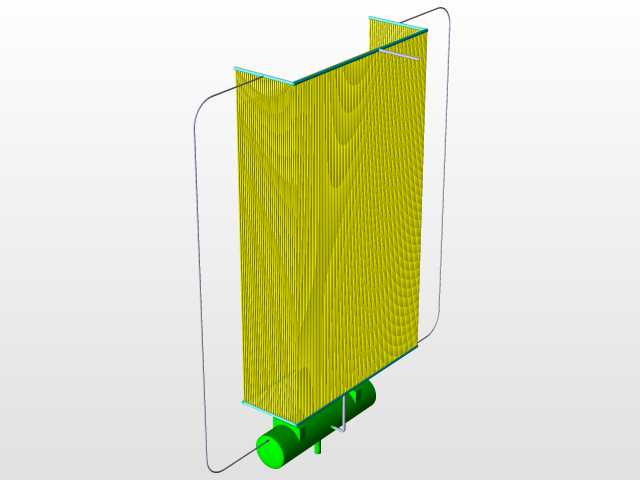

立式翅片式水注换热结构三维设计

在暖通空调、工业余热回收、小型制冷机组的换热单元设计中，这类立式水注换热结构是实现液气两相热量传递的核心部件，日常选型时经常会碰到安装空间竖向受限、横向预留不足的场景，这种窄长立式布局的结构刚好适配这类边角安装位，不需要额外占用设备舱的横向通行空间。从结构功能来看，下部的绿色筒状结构是冷却介质的流道接口，承担进水、回水的介质导流作用，内部做了等径通腔设计，保证水流进入翅片区时流速均匀，不会出现局部偏流导致的换热效率折损，接口处预留的标准管段长度可以直接对接现场管路，不需要额外增加转接接头，减少管路泄漏点。上部的黄色竖向翅片组是核心换热区域，采用密集等距排布的平直翅片结构，翅片高度与竖向安装空间匹配，单片翅片的厚度控制在兼顾换热效率与结构刚度的区间，既保证翅片与空气侧的接触面积足够大，又不会因为翅片过薄导致运输、安装过程中出现倒伏变形，翅片与内部通水排管采用紧密胀接工艺，接触热阻被控制在极低水平，避免因为接触间隙导致传热效率下降。设计过程中首先要核算的是安装边界，整体结构的竖向高度要适配设备舱的竖向预留尺寸，横向宽度控制在窄边范围内，前后方向的厚度刚好匹配风道的截面宽度，保证流经翅片的空气不会出现旁流漏风，所有边角位置都做了小圆角过渡，避免安装过程中划伤施工人员的手部，也不会割损周边的线缆、保温棉等辅材。外围的弯管框架是结构防护件，采用圆管弯制而成，刚好围合在翅片组的外侧，运输过程中可以承受侧向的挤压冲击力，避免翅片组受外力变形，安装时框架上预留的固定点可以直接和设备舱的安装支架通过螺栓锁附，不需要额外焊接固定支架，减少现场施工的工作量。实际应用中，这类结构多用于小型风冷冷水机组、机柜散热单元、烘干设备的余热回收段，当冷却水流经下部流道分配到各根换热排管时，空气横向穿过密集翅片间隙，通过翅片增大的换热面积完成热量传递，把水中携带的热量传递到空气侧带走，或是反过来把空气中的热量传递给水流实现空气降温，翅片的排布间距经过流场仿真优化，在常规迎面风速下不会出现过大的风阻，保证风机的运行功耗处于合理区间，不会因为风阻过高导致风机负载过大、能耗上升。
