双列螺旋盘管式散热换热结构

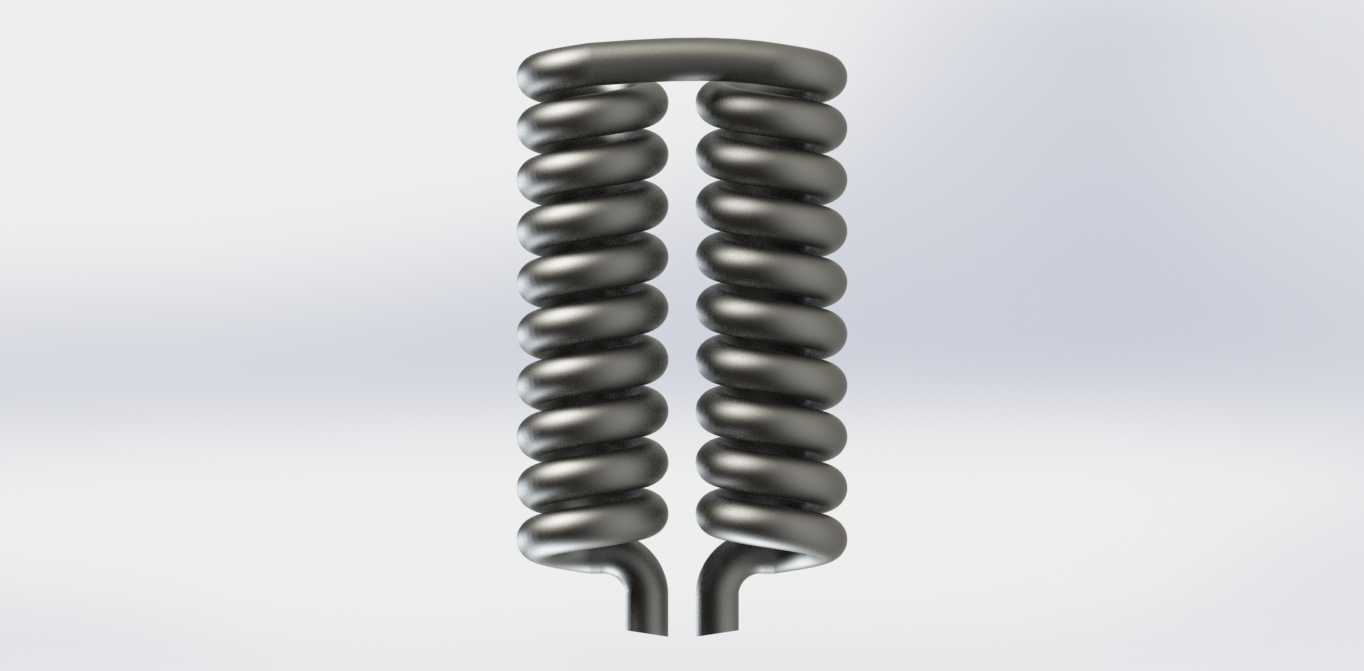

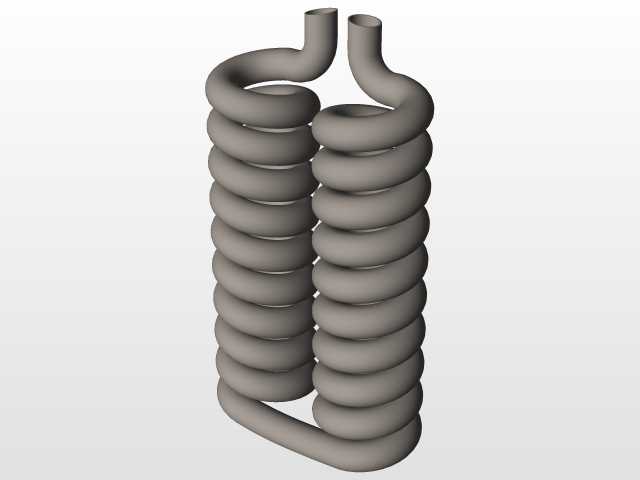

这类双列螺旋盘管结构常应用在小型液冷换热回路、紧凑型散热单元中，依靠管路内流通的冷却介质带走热源端传导的热量，相比平直管路，螺旋弯折的形态能在有限安装空间内大幅延长介质流通路径，提升热交换的接触面积，不需要额外加装大面积散热翅片就能实现不错的换热效率。从结构设计逻辑来看，采用对称双列并行的盘管排布，能让两路介质同步完成换热流程，进出口端的直管段做了同向引出处理，方便对接外部管路接头，安装时不需要额外调整管路走向，能直接适配标准快插接头或焊接连接的装配需求。盘管的弯折半径经过统一控制，每一圈螺旋的节距保持一致，既避免了弯折处管路截面变形导致介质流阻异常增大，也保证了整体结构的刚性，在受到常规振动工况时不会出现盘管错位、形变的问题。在安装边界上，整体结构的径向尺寸控制紧凑，轴向长度可根据实际散热功率需求调整圈数，不需要占用过大的安装截面，适合嵌入到空间受限的设备腔体内部，比如小型工控设备、便携制冷单元、特种动力组件的散热回路中。设计过程中需要重点关注螺旋弯折处的管壁减薄率，尤其是顶部U型衔接段的弯折曲率，要保证管路弯折后壁厚满足承压要求，避免介质流通时出现渗漏风险。双列盘管之间预留了均匀的间隙，能让外部空气在盘管间隙间自然流通，带走管路表面的辐射热量，进一步强化整体散热效果，不需要额外配置强制风冷组件就能满足中低功率场景的散热需求。进出口的直管段长度预留了足够的装配操作空间，在对接管路时不需要对盘管主体进行额外裁切或弯折，降低现场装配的加工难度，也能避免现场加工导致的管路内部残留金属碎屑、影响介质流通洁净度的问题。这类结构的换热效率和盘管总长度、介质流速、管壁材质导热系数直接相关，在建模时需要精准控制每一圈螺旋的同轴度，保证双列盘管的形态对称，避免装配时出现和周边部件干涉的问题，同时螺旋节距的一致性也能保证批量生产时的加工合格率，不管是采用弯管机一次弯折成型，还是分段焊接加工，都能依托精准的三维模型直接导出加工路径，减少试制阶段的调整成本。
