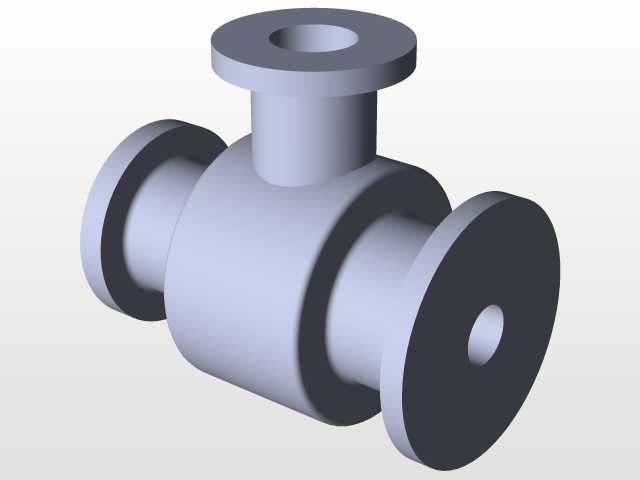

带法兰接口等径三通T形管路连接件

这类T形三通管路连接件，在民用给排水、工业流体输送、化工介质传输、暖通空调循环管路等场景中应用十分广泛，核心作用是在单条主管路的节点位置，实现流体的分流或者合流，让一路介质可以拆分输送到两个不同方向的支路，也能将两个支路的介质汇总汇入主管路，是管路系统中改变介质流向、分配介质流量的核心基础配件。从结构设计来看，这款T形管采用三个接口均配置法兰盘的结构，相比螺纹连接、卡套连接的三通件，法兰连接的形式更适配中高压管路的安装需求，连接后的密封可靠性更强，也便于后期管路检修时的拆装作业，不需要转动整段管路就能完成连接件的更换。设计阶段首先要保证三个接口的同轴度与垂直度公差，横向布置的两个主管接口保持同轴，竖向的支管接口与主管轴线垂直相交，相交位置的内腔做圆弧过渡处理，避免直角结构造成流体流动阻力陡增，减少介质在管路拐角位置的涡流损耗，也能避免含颗粒的输送介质在拐角处沉积堵塞。三个法兰盘的密封面均采用平面加工，预留了标准的螺栓穿装孔位，安装时只需匹配对应压力等级的密封垫片，穿入螺栓对称紧固即可完成连接，安装边界需要预留足够的螺栓操作空间，尤其是竖向支管的上方位置，要留出扳手转动的作业余量，避免安装时出现螺栓无法紧固的问题。主体的壁厚设计根据常规公称压力等级核算，保证在额定工作压力下不会出现管壁变形、渗漏的问题，三个法兰盘的厚度也经过强度校核，紧固螺栓时不会出现法兰翘曲导致密封失效的情况。内腔的相贯线位置做平滑打磨处理，减少流体冲刷造成的局部磨损，延长连接件的整体使用寿命，不管是输送清水、压缩空气，还是低腐蚀性的化工介质，都能保证长期稳定运行。在实际管路布局中，这类三通件常安装在管路需要分支的节点位置，比如车间压缩空气管路的支路引出点、建筑给排水的楼层供水分支点、暖通系统的冷热媒分流节点，安装时要注意介质流向与管路设计方向匹配，避免反向流动造成不必要的阻力损失。
