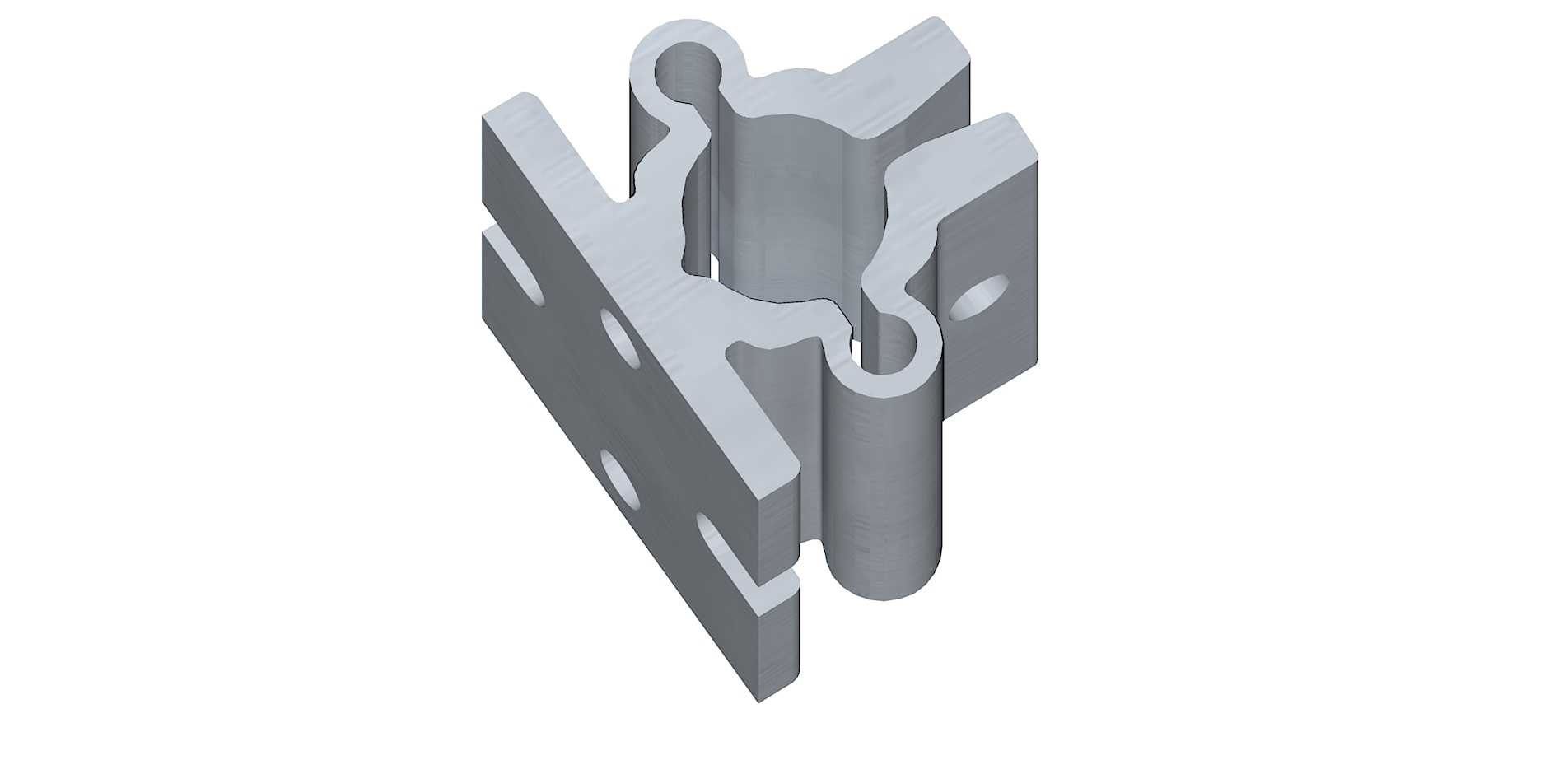

1英寸铝制管道固定支撑支架结构

这款铝制支撑构件主要适配1英寸规格的工业管路布设场景，在气动回路、低压流体输送管线、小型设备旁通管路的安装作业中十分常见。从结构设计来看，构件一侧设置了与1英寸管外径匹配的弧形抱紧位，圆弧面的加工公差控制在合理区间，既能保证管材装入后不会出现径向窜动，也不会因为抱紧力过大导致薄壁铝管、PVC管出现管壁压痕变形。另一侧的安装基板上预留了三个沉头安装孔，孔位呈非对称排布，可适配不同孔距的设备安装面、墙面型材固定位，安装时可根据现场走线方向选择正装或侧装，不需要额外加工转接板就能完成固定。基板边缘特意做了缺口式避让设计，当安装位置靠近设备边角、相邻管线排布密集时，缺口位可以避开相邻的螺栓头、管线接头，不会出现安装干涉的问题。材质选用铝合金，一方面是因为铝件自重较轻，在高空管线布设、移动设备的管路固定场景中，不会给主体结构增加过多额外负载，另一方面铝合金的抗锈蚀表现较好，在普通车间环境、轻度潮湿的工况下不需要额外做表面防腐处理就能长期使用，后期维护成本更低。设计时没有采用额外的管箍锁紧结构，而是依靠支架本身的圆弧槽与安装面的配合实现管材限位，这种结构更适合管线走向固定、不需要频繁拆装调整的布设场景，零件整体为一体化加工成型，没有拼接焊缝，结构刚性更稳定，长期受管路振动影响也不会出现连接位松动的问题。安装边界方面，基板的平面度控制在安装要求范围内，与安装面贴合后不会出现翘曲，抱紧位的轴向长度足够承受管路自身重量以及管内流体流动带来的轻微冲击，在常规的车间压缩空气管路、设备冷却水管路布设中，单组支架就能满足1米间距内的1英寸管路支撑需求，不需要额外增设辅助支撑点。
