适配动力马拖拉机原木拆分器液压管路夹具

这款液压夹具主要面向林业作业场景中动力马拖拉机配套的原木拆分器管路固定需求，解决原木拆分作业时液压软管晃动、磨损、干涉的实际问题。原木拆分器在劈裂原木的作业过程中，液压系统会持续输出高压动力，管路会随压力波动产生高频振动，同时设备在林间转场、作业姿态调整时，管路也容易与周边金属构件、原木发生剐蹭，这款夹具的核心作用就是将两根5ID规格的液压软管稳定固定在原木拆分器的侧方安装位，避免管路移位、磨损导致的液压油泄漏问题。

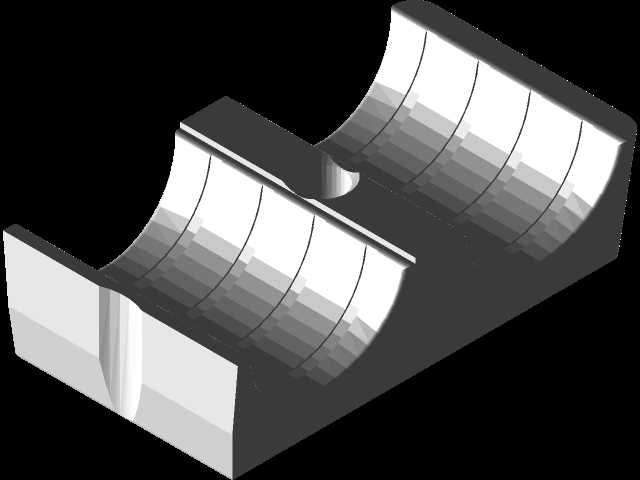

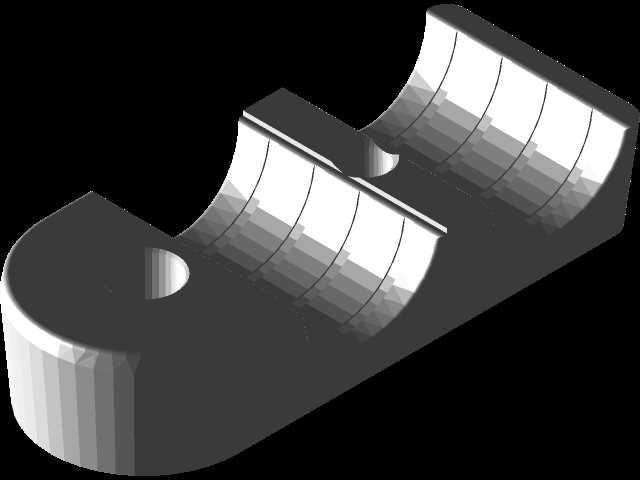

从结构设计来看，该夹具采用两件式组合结构，整体造型紧凑，不会额外占用过多安装空间，安装后不会干涉原木拆分器上其他零部件的正常动作，也不会在原木进料、劈裂过程中剐蹭木料。设计阶段特意预留了符合注塑、3D打印工艺要求的脱模角度，不管是小批量试制阶段采用FDM、光固化3D打印制作样件，还是后续量产采用注塑工艺批量生产，都能顺利完成脱模，不需要额外设计复杂的抽芯结构，有效降低了加工制造成本。夹具与管路接触的部位做了适配圆弧面，能和5ID液压软管的外圆紧密贴合，固定后不会出现管路压痕，同时内置的减振结构可以吸收液压系统工作时传递到管路的振动，避免长期振动导致的管接头松动、管路疲劳开裂问题。

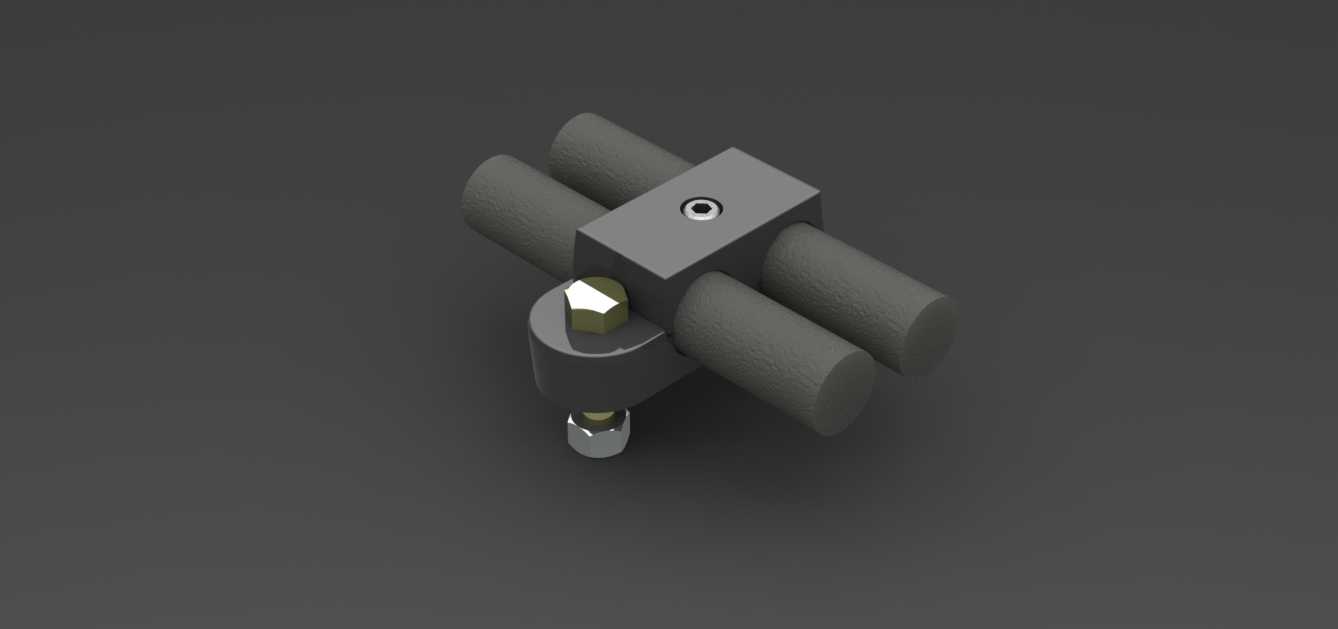

安装边界方面，该夹具通过中心的螺栓孔固定在原木拆分器的侧方安装平面上，锁紧后两个平行的管位刚好对应两根液压管路的走向，管路穿入后不需要额外调整角度，就能顺着拆分器侧部排布，整体安装后突出安装面的尺寸控制在合理范围，林间作业时不会被树枝、藤蔓勾挂。目前该结构处于试验原型阶段，已经完成实际装机测试，在连续作业工况下，管路固定稳定性表现良好，没有出现松动、移位的情况，减振效果也达到了设计预期，后续可以根据实际测试数据微调夹持力，适配不同壁厚的液压软管使用。
