双罐立式小型加注装置结构设计

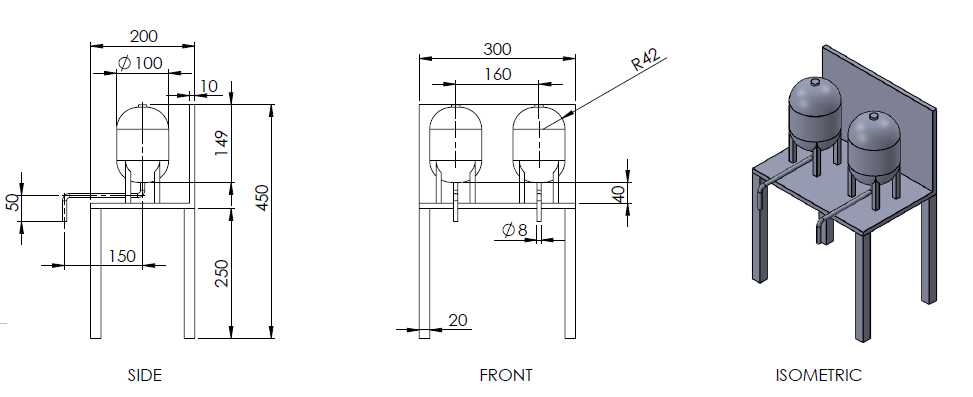

这款双罐立式加注装置，主要面向小流量流体定点加注场景设计，常见于小型加工车间切削液定点补给、实验室试剂定量加注、小型生产线辅料定点添加这类对加注点位占地要求严苛的工况，区别于大型集中供液系统，该装置采用独立双罐布局，可同时存储两种不同介质，满足单工位双介质加注的实际需求，无需额外增设储液容器，减少工位周边管线排布复杂度。从结构设计逻辑来看，装置采用方管焊接支架作为承载主体，四根立式支腿直接落地，支腿底部预留安装固定孔位，可通过膨胀螺栓与地面或操作台面刚性连接，避免加注过程中装置晃动影响加注精度。支架顶部设置水平安装平台，两个椭球形储液罐通过底部支脚垂直固定在平台上，罐顶圆弧半径做了标准化处理，避免罐体应力集中，同时罐身下部设置出液接口，接口位置距离平台安装面预留足够操作空间，方便后续加装阀门、流量调节构件。从安装边界尺寸来看，侧视方向装置总宽度控制在200mm，罐体中心距离支架侧边150mm，支架底部支撑段高度250mm，平台以上总高度450mm，罐体自身有效储液段高度149mm，罐体直径100mm，罐体与侧边挡板预留10mm安装间隙；正视方向装置总宽度300mm，两个罐体中心间距160mm，罐体顶部圆弧半径R42，出液管路直径8mm，管路伸出平台下方长度40mm，支腿截面宽度20mm，整体占地尺寸紧凑，可直接嵌入现有操作工位的预留空位，无需对原有工位布局做大规模改造。设计过程中充分考虑了日常操作的便利性，罐体顶部预留加注口位置，可直接从上方补充介质，无需拆卸罐体，背部设置立式挡板，既可以作为管路排布的固定依托，也能避免加注过程中介质飞溅污染工位后方区域，双罐独立出液的设计，可根据实际使用需求单独控制每一路的加注启停，适配不同介质的加注节奏，避免不同介质交叉污染。支架的方管选型经过承重校核，完全可以承载双罐满液状态下的总重量，支腿的跨距设置经过稳定性验算，即使在单侧罐体满液另一侧空置的偏载工况下，也不会出现倾翻风险，出液管路的伸出长度经过优化，既不会因为过长导致管路晃动，也不会因为过短影响接液容器的放置。
