清洁站用不锈钢弯制部分驱动抓斗结构

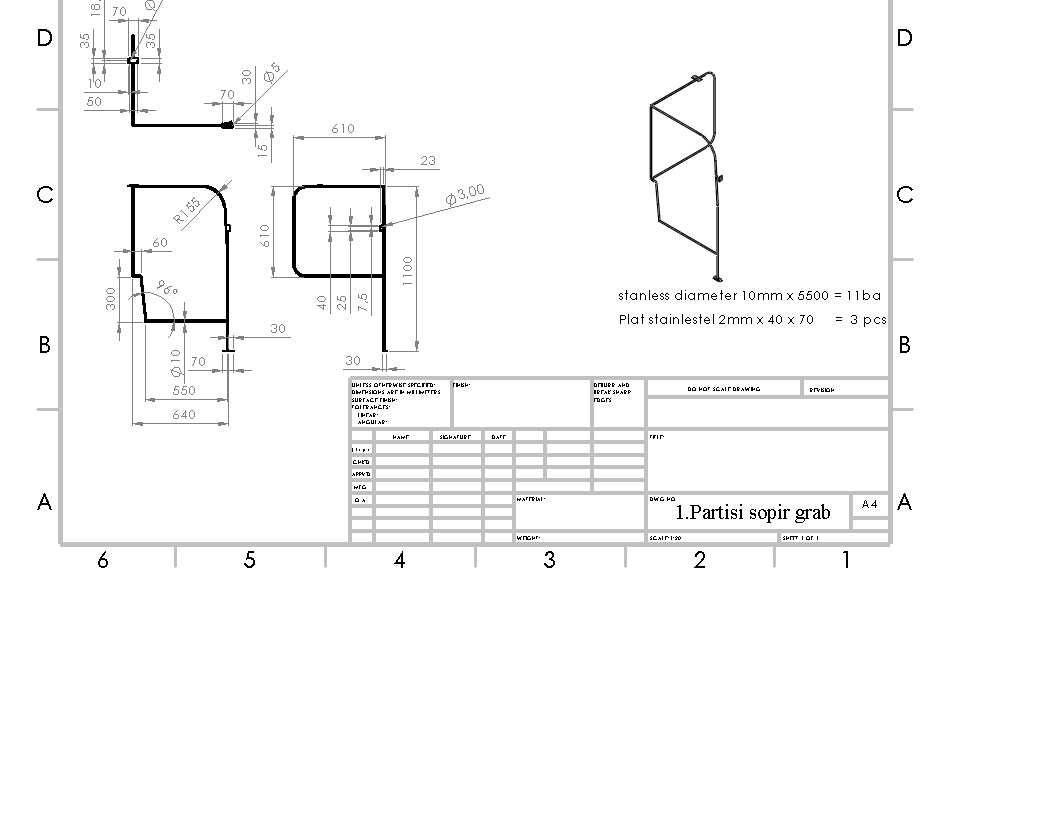

这款抓斗构件主要适配清洁站的物料分拣、零散废弃物抓取工位，在日常作业中负责完成轻质零散物料的夹取、转移动作，相比整周驱动的抓具，部分驱动的结构形式能大幅降低驱动端的负载要求，适配小扭矩驱动元件的安装使用，在清洁站这类对抓取力要求不高、但对动作灵活性有要求的场景下，能兼顾动作效率与结构可靠性。从设计逻辑来看，整体构件采用棒料弯制加平板件拼接的工艺路线，主体受力杆选用直径10mm的不锈钢棒材弯制成型，单根棒料下料长度控制在550mm，弯制过程中预留了铰接点位的安装余量，所有弯折处的圆角均做了过渡处理，避免应力集中导致长期往复动作下出现杆体断裂的问题。配套的固定平板件选用2mm厚不锈钢板，单块尺寸控制在40mm×70mm，共设置3件分别承担铰接座固定、驱动端连接、抓齿限位的功能，平板件与弯制杆体之间采用焊接连接，焊缝位置避开铰接转动区域，防止焊渣进入转动间隙影响动作顺畅度。从安装边界来看，整体结构的横向安装尺寸控制在640mm范围内，纵向高度方向的最大尺寸为550mm，抓斗闭合状态下的最小轮廓宽度为123mm，张开状态下的最大抓取开口尺寸可根据驱动行程调整，常规配置下开口范围覆盖0-210mm，能满足清洁站常见的瓶装废弃物、袋装零散垃圾、小型金属废料的抓取需求。结构上的铰接点位均设置了对应的限位结构，其中靠近驱动端的铰接点做了35°的转角限位，防止抓斗过度张开导致驱动杆出现死点位置，抓齿末端做了15°的向内弯折角度，抓取轻质物料时能防止物料从齿缝滑落，同时不会因为弯折角度过大导致卸料时出现物料卡滞。在实际装配过程中，所有转动配合面均预留了0.5mm的装配间隙，适配现场工况下的少量粉尘、杂物附着，不会因为少量积尘就出现动作卡涩的问题，整体结构没有复杂的机加工零件，所有构件均可通过常规的弯管、切割、焊接工艺完成制作，后期维护时仅需更换磨损的铰接销即可完成检修，不需要整体替换构件，能有效降低清洁站设备的长期运维成本。考虑到清洁站作业环境存在一定的潮湿、腐蚀特性，所有构件均选用不锈钢材质，不需要额外做表面涂装处理，长期使用也不会出现锈蚀掉漆的问题，能适应户外或者半户外的清洁站作业环境。
