符合API规范5B的2寸转1寸异径短节

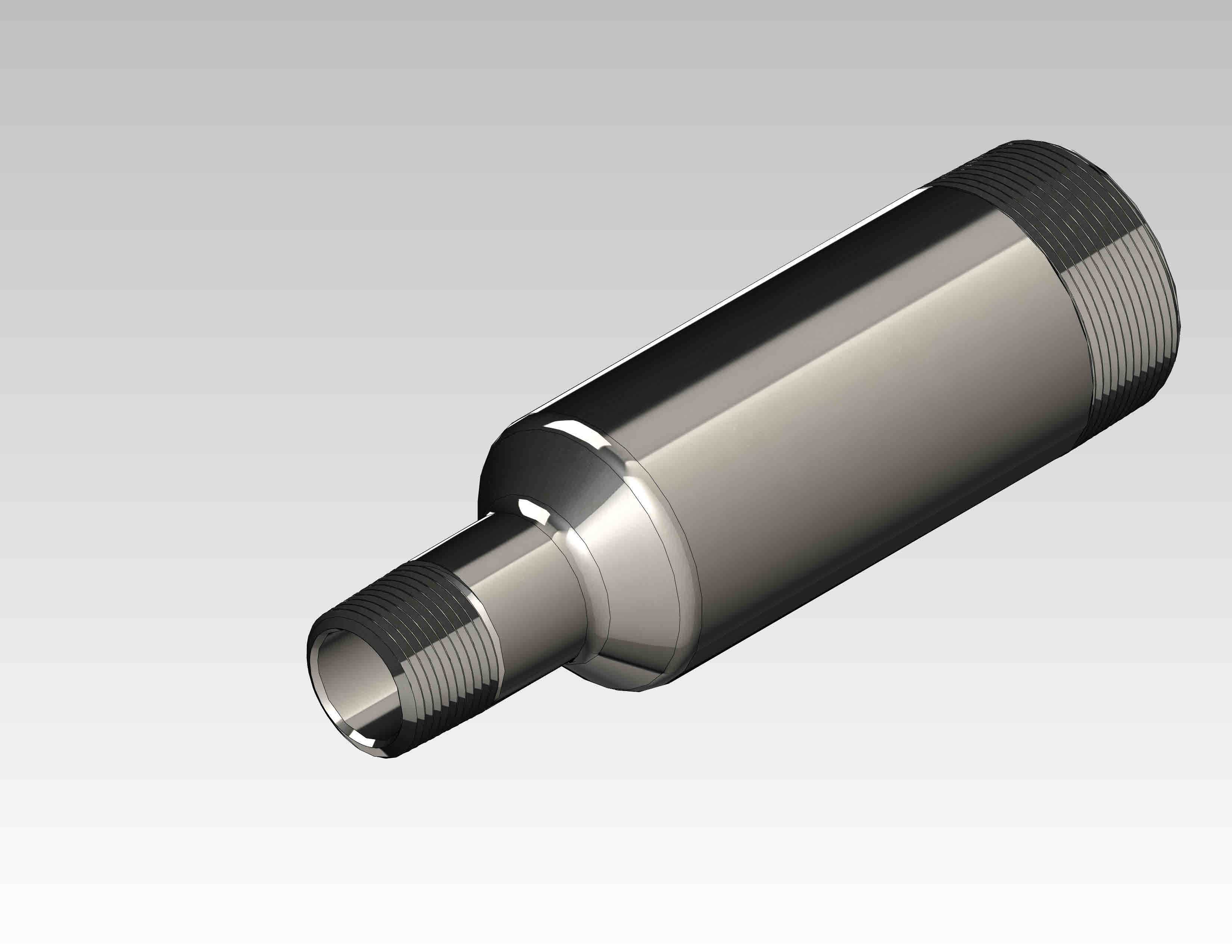

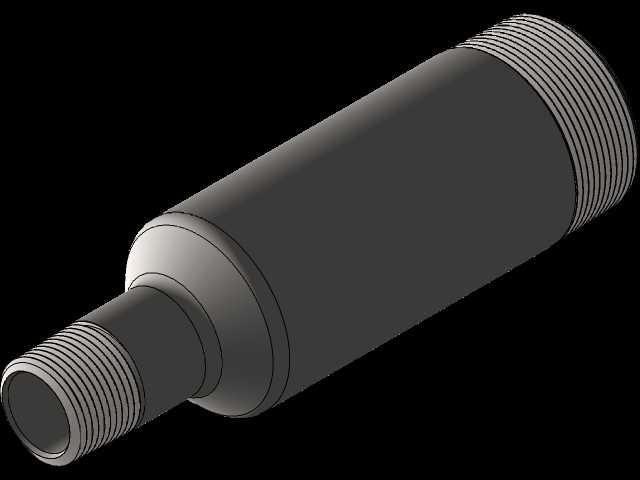

在油气开采、井口装置、高压流体输送管线的布设场景中，不同通径管线的过渡连接一直是管路设计里需要重点考量的环节，这款异径短节正是针对这类变径需求开发的连接构件，所有尺寸严格遵循API规范5B的相关要求，可直接适配对应标准的管线螺纹接口，无需额外加工适配接头。从实际使用场景来看，这类异径连接件常出现在采油树管汇、高压测试管线、流体输送撬装设备的管路排布中，用来实现2英寸公称通径与1英寸公称通径管线的刚性过渡，相比采用两个接头搭配变径补芯的组合方案，一体式异径短节的密封点位更少，在高压工况下的泄漏风险更低，结构强度也更有保障。设计过程中优先考虑了螺纹连接的同轴度要求，两端外螺纹的加工基准统一以杆身外圆为定位基准，避免了双端螺纹不同轴带来的安装别劲、螺纹咬合损伤问题，杆身的过渡段采用圆弧平滑过渡，没有应力集中的直角台阶，在承受管线内压波动、外部振动载荷时，过渡位置不会出现应力开裂的隐患。从安装边界来看，大端螺纹适配2英寸标准API内螺纹接口，小端螺纹适配1英寸标准API内螺纹接口，杆身最大外径略大于大端螺纹的大径尺寸，安装时可以在杆身位置使用管钳施加拧紧力矩，不会损伤两端的密封螺纹面，整体长度控制在常规短节的尺寸范围内，不会额外占用过多管线排布空间，在空间紧凑的撬装管路内也能顺利完成安装。两端的螺纹牙型严格按照API规范5B的牙型角、螺距、锥度要求设计，装配时配合对应的密封脂可以实现可靠的金属密封，能够满足常规油气输送、高压水输送等工况的密封要求，杆身的外表面做了光滑过渡处理，没有凸起的结构，在管线做防腐保温层缠绕时也能更好地贴合，不会出现保温层空鼓的问题。在做三维建模时，螺纹部分的特征做了符合工程实际的简化处理，既保留了螺纹的外观特征与装配尺寸参考，也不会因为螺纹牙型的细碎特征影响整体装配的干涉检查效率，结构工程师在做管路排布设计时，可以直接调用这个模型完成管线的虚拟装配，提前核对安装空间、接口匹配度，减少现场安装时出现的尺寸不匹配问题。
