不锈钢可旋转联轴器法兰结构设计

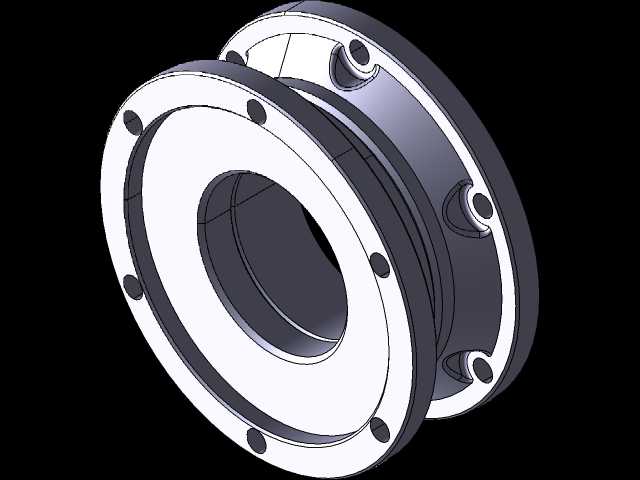

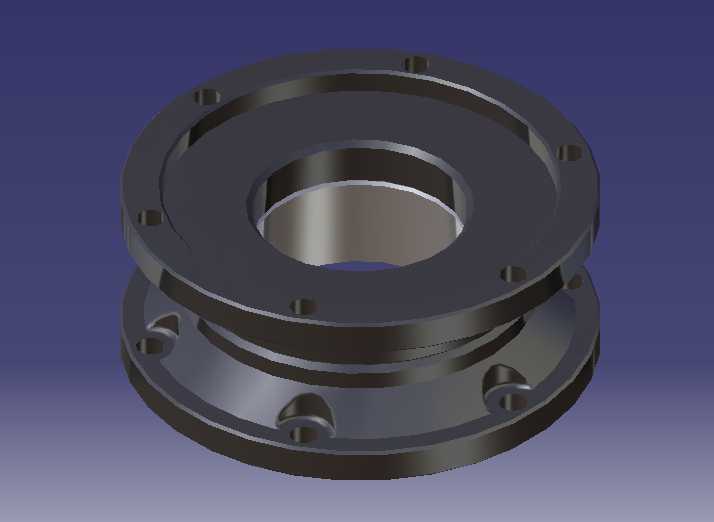

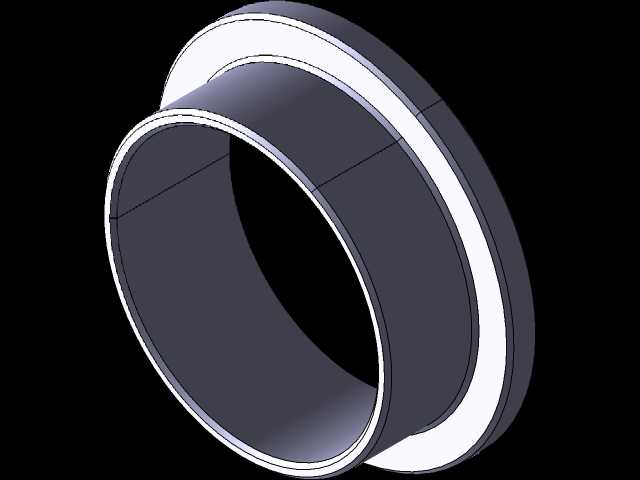

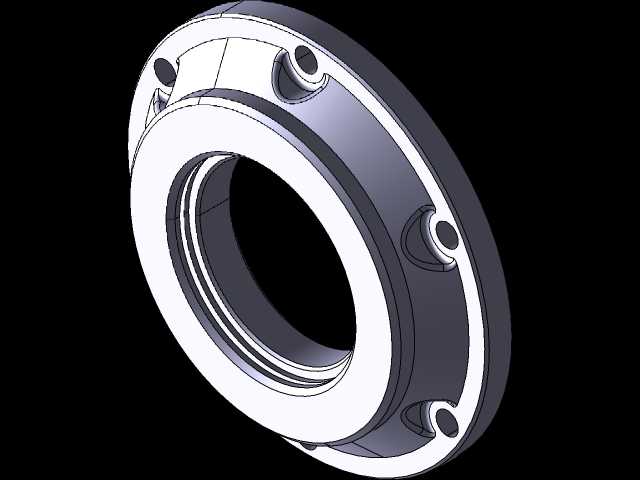

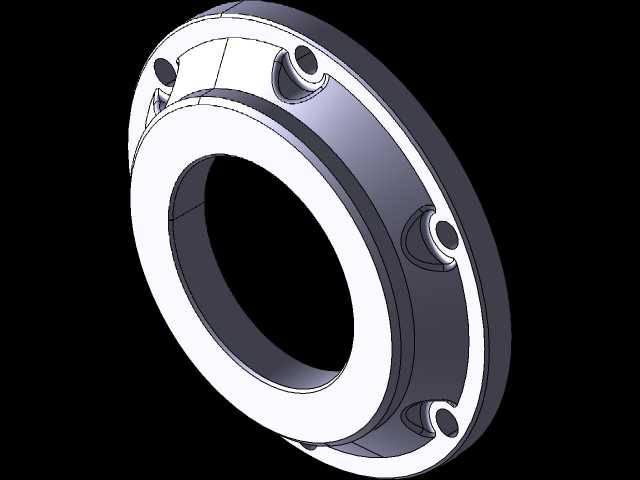

在流体输送管路、旋转工况动力传输场景中，这类带旋转功能的联轴器法兰是解决两对接端相对转动需求的核心连接件，区别于普通固定式法兰，它需要同时兼顾静态密封性能与动态旋转的同轴度要求，避免管路或轴系转动过程中出现卡滞、泄漏、偏心磨损等问题。从结构设计来看，该部件采用双层法兰盘叠加的结构形式，上下法兰端面均布置了周向均匀分布的安装沉孔，沉孔的位置度公差需要严格控制在0.02mm以内，保证对接安装时螺栓能顺利穿入，不会产生额外的装配应力。中间的回转配合面采用小间隙配合设计，配合面的表面粗糙度要求达到Ra1.6，既保证旋转过程的顺滑度，又能控制配合间隙避免介质渗漏，材质选用不锈钢，主要是考虑到化工管路、食品加工输送、户外传动设备等场景下的耐腐蚀需求，不需要额外做表面防锈处理就能适应潮湿、弱腐蚀介质的工作环境。实际选型应用时，需要重点核对中间通孔的通径尺寸，要和对接管路的内径、传动轴的轴径匹配，避免通流面积不足或者轴系无法穿装的问题；法兰外圆的安装边界尺寸要和对接端的法兰安装孔位完全对应，周向孔的数量、孔中心距都要符合对应压力等级的法兰标准，不能随意更改孔位参数，否则现场安装时会出现无法对位的情况。设计建模过程中，回转部分的止口定位尺寸是核心，上下法兰的止口配合长度要足够，保证旋转过程中不会出现径向窜动，同时要预留合适的润滑槽位置，方便后期维护时加注润滑脂，降低配合面的磨损速率。这类部件常应用在需要相对转动的管路对接场景，比如旋转工作台的介质输送管路、回转机构的动力传输连接端，既可以传递一定的扭矩，又能补偿两连接端的少量角度偏差，相比刚性联轴器，它允许连接端存在一定范围的相对转动，不会因为强制约束产生结构内应力，延长整套连接结构的使用寿命。建模时需要注意各安装孔的沉头深度要和选用的螺栓长度匹配，保证螺栓安装后端面不高出法兰表面，避免和周边其他部件产生运动干涉，法兰边缘的倒角处理也不能忽略，既可以去除加工毛刺，也能避免安装过程中划伤操作人员或密封件。
