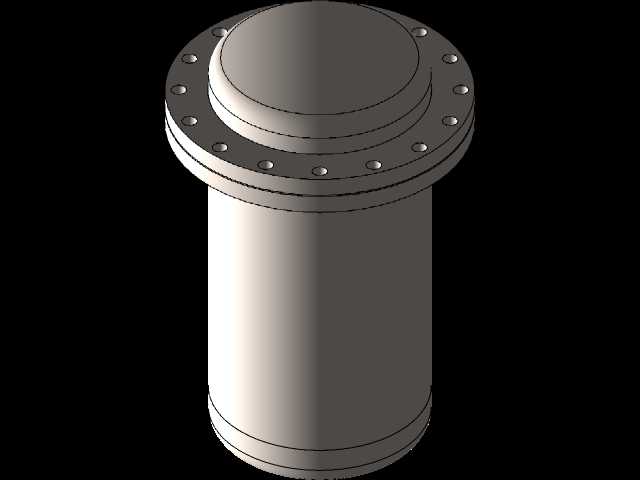

100升ASME标准法兰密封储液罐体结构

　　这款100升容积的储液罐体，在设计阶段严格遵循ASME相关压力容器规范要求，主要面向工业流体存储、车载辅助供油、小型工艺介质缓存等场景使用，可适配矿物油、水性介质等多种常规工业流体的静态存储需求。罐体主体采用直筒加凸面封头的结构形式，筒身采用等壁厚设计，在保证容积利用率的前提下，尽可能减少焊接接缝的总长度，降低焊接变形带来的形位公差偏差，同时减少后续渗漏检测的工作量。顶部采用双层法兰螺栓紧固结构，法兰面沿周向均匀布置紧固螺栓孔，安装时可通过对角交替拧紧的方式保证密封面受力均匀，配合密封垫片可实现额定压力下的无渗漏密封，顶部凸面封头的圆弧过渡经过曲率校核，可有效分散内部介质压力带来的应力集中，避免长期承压工况下封头与法兰连接位置出现疲劳开裂。

　　从安装边界来看，筒身外径与法兰外径形成明确的安装尺寸差，法兰外沿的螺栓孔中心圆尺寸可直接对接同规格的管路法兰或设备接口，无需额外制作过渡转接件，筒身底部可直接通过焊接支座或者卡箍抱箍的方式固定在安装机架上，底部与安装面预留足够的间隙可适配排污阀、液位计接口的加装需求。设计过程中优先考虑了现场维护的便捷性，顶部法兰拆卸后可直接对罐体内部进行清洗、残渣清理作业，法兰的螺栓规格选用通用标准件，现场维护无需准备特殊规格的拆装工具。

　　在实际工况适配方面，罐体的壁厚经过承压计算校核，可满足常规低压存储的工况要求，筒身的直段部分可根据实际使用需求加装液位观察窗、温度测口、介质进出管路接口，不会对整体结构强度造成明显影响。法兰密封面的平面度在建模阶段就做了公差约束，避免加工后出现密封面翘曲导致的密封失效问题，周向螺栓的间距经过排布优化，既保证了密封面的压紧力均匀分布，也预留了足够的扳手操作空间，不会出现相邻螺栓位置干涉导致无法拧紧的问题。整体结构没有多余的异形结构，加工工艺性好，筒身可通过卷板焊接成型，封头和法兰均可采用标准毛坯二次加工，能够有效降低生产制造成本，缩短加工周期。
