多接口法兰连接复合管路结构

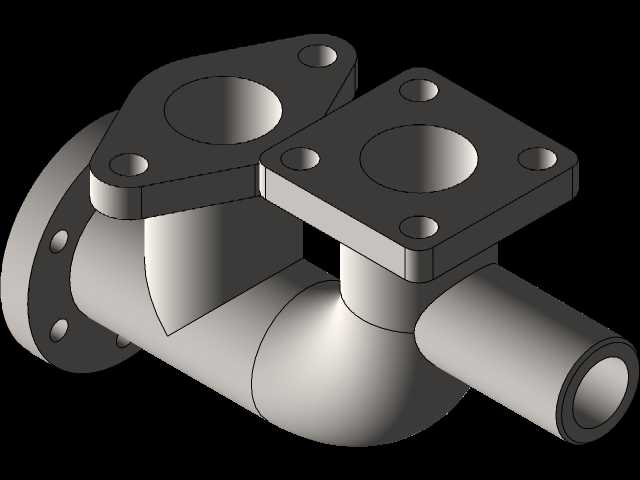

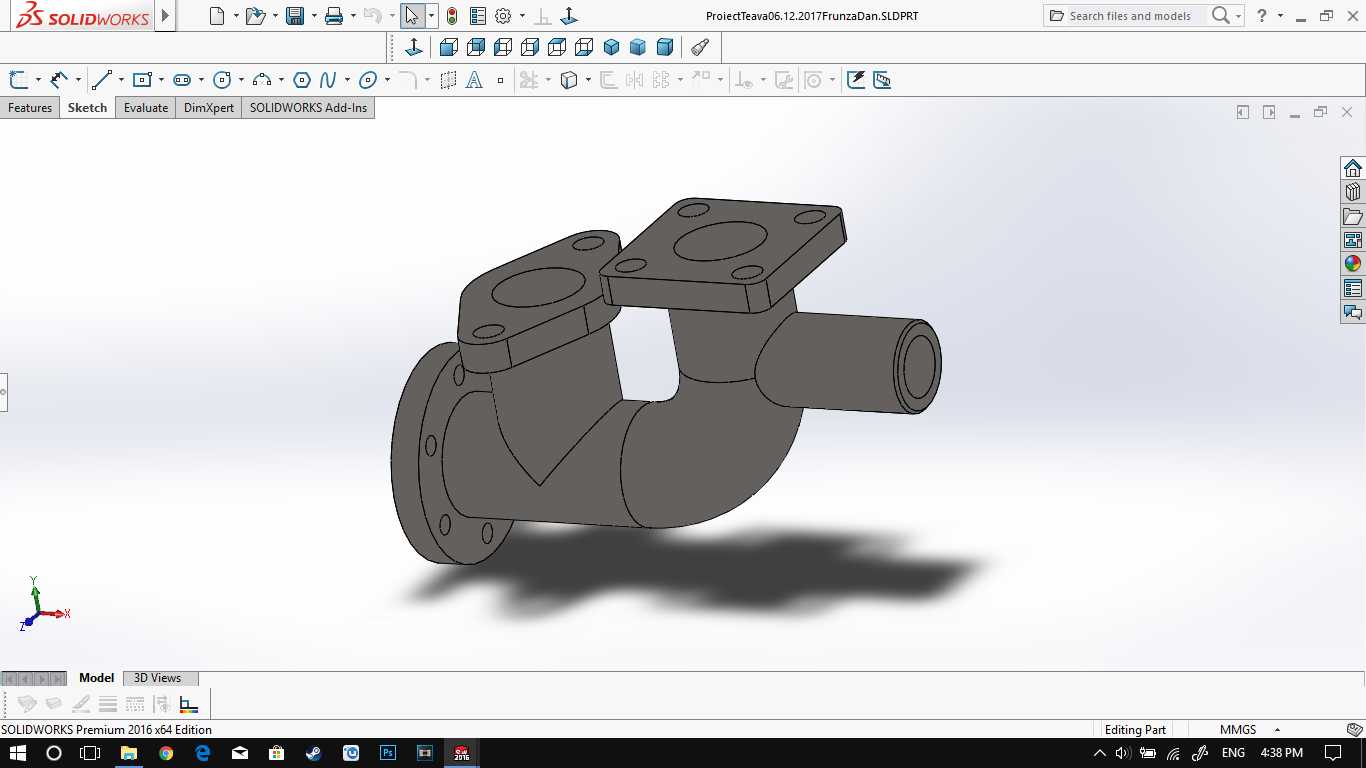

这款多接口复合管路结构，主要应用在流体输送系统的管路转向、分流汇流工况中，常见于化工介质输送、暖通水循环、小型液压动力单元的管路排布场景，用来实现不同走向管路的连通，同时适配不同规格的外接管道对接需求。从结构设计来看，主体采用弯管主体搭配三个不同连接端的布局，其中一端为圆形法兰盘结构，盘面上均匀分布螺栓过孔，用于和带法兰接口的设备端或者管道端做刚性密封连接，安装时可通过螺栓预紧力压紧密封垫片，保证连接位置的耐压密封性能；另外两个接口为方形法兰安装座，可适配对应方形接口的阀组、传感元件或者分支管路，剩余的直筒端为插接式接口，可直接对接同外径的硬管或者软管，通过卡箍或者焊接方式完成固定。设计过程中优先考虑了管路内部的流道平顺性，弯管位置的过渡圆角做了顺滑处理，避免直角转折造成的流体阻力激增，减少介质输送过程中的压损，同时也能降低含颗粒介质输送时的管壁冲蚀磨损。三个安装接口的位置排布充分考虑了狭小空间内的安装操作空间，法兰盘上的螺栓孔位预留了足够的扳手操作间隙，避免安装时出现工具无法就位的问题。整个管路的壁厚根据常规低压流体输送的耐压要求做了等强度设计，弯管位置的壁厚做了小幅加厚处理，抵消弯制加工或者流体长期冲刷带来的强度衰减，安装边界上，三个法兰接口的端面分别朝向三个不同的空间方向，可在不额外增加转接接头的情况下完成三个方向的管路对接，减少管路系统的接头数量，也就降低了整个管路系统的泄漏风险。直筒插接端的外径公差按照常规管路配合公差设计，可保证和标准管材的配合间隙控制在合理范围，方便现场装配时的插接对位，不需要额外做修配处理。
