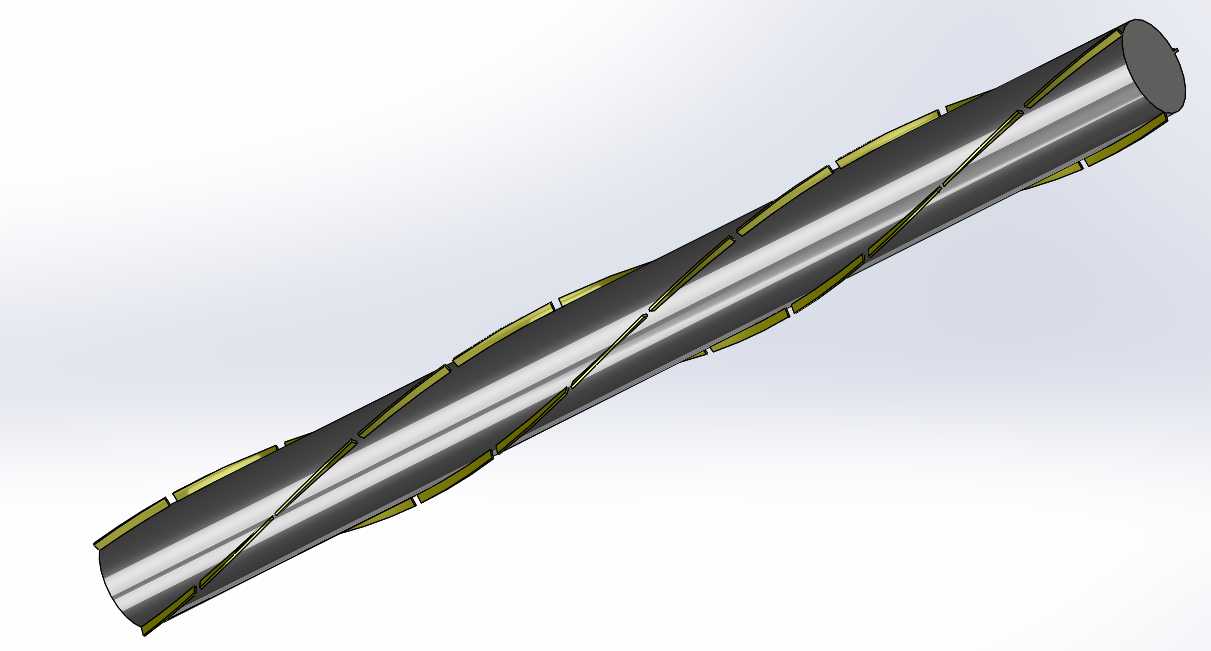

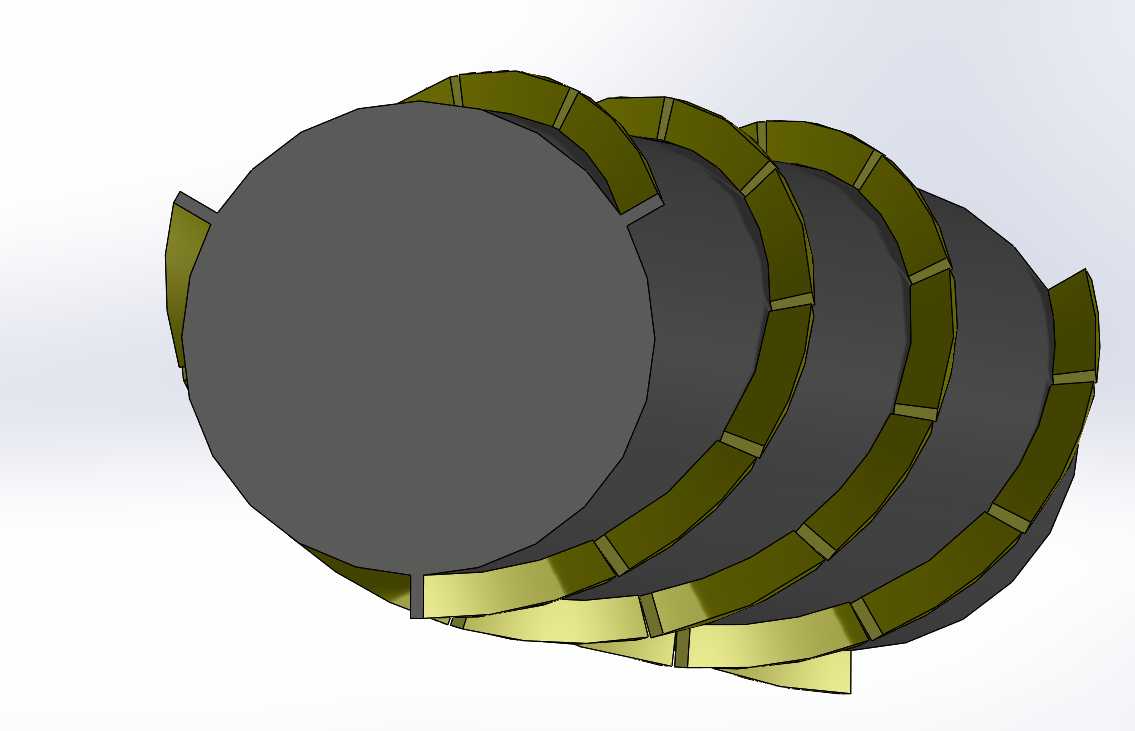

带螺旋边条的涡激振动抑制立管结构

在海洋油气开采、跨江输水等工程场景中，立管作为连接水面平台与水下设施的核心输送构件，长期承受海流、江流的横向绕流作用，当流体绕过圆柱型管道时，会在尾迹区形成交替脱落的卡门涡街，周期性的涡激力会引发管道横向振动，也就是工程中常说的VIV问题，长期的交变载荷会导致立管焊缝疲劳、连接密封失效，严重时甚至会引发管道断裂的重大工程事故。这款带螺旋边条的立管结构，正是针对涡激振动抑制需求开发的专用结构，区别于传统的整流罩、扰流板方案，其采用沿管体螺旋缠绕的凸起边条设计，通过边条对边界层流动的扰动作用，破坏卡门涡街的规则脱落条件，让尾流区的涡旋呈现三维破碎状态，大幅降低周期性横向载荷的幅值，从根源上削弱涡激振动的激励源。从结构设计逻辑来看，边条沿管体呈固定导程螺旋布置，边条覆盖率达到九成，能够在全周向来流条件下发挥扰流作用，无需根据流向调整安装角度，适配海洋环境中流向多变的海流工况。管体主体直径为110mm，属于中小口径输送立管范畴，螺旋边条的凸起高度经过流场仿真迭代优化，既保证足够的扰流效果，又不会过度增大管体的迎流面积，避免额外增加海流对管体的顺向推力载荷。在实际安装应用中，该结构可以直接在原有裸管基础上加装边条构件，无需对原有管道的连接法兰、支撑结构做大幅改动，安装边界与同口径常规立管完全兼容，既可以用于新建管线的振动抑制设计，也可以用于在役老旧管线的减振改造。在流固耦合计算层面，该结构的几何特征完全匹配涡激振动仿真的建模需求，边条与管体的一体化建模方式能够准确还原表面粗糙度对流场的影响，可直接用于不同流速下的振动响应分析，帮助工程人员评估不同海况下的立管疲劳寿命。相较于其他涡激振动抑制方案，螺旋边条结构不存在活动部件，长期在水下服役不会出现卡滞、脱落等失效问题，后期维护成本极低，同时边条与管体的贴合设计不会影响管道外防腐层的施工，也不会给管道巡检ROV的行走造成额外阻碍，适配深水、浅水等多种服役场景的使用需求。
