100毫米长外螺纹直通流体连接接头

在工业流体输送、小型液压回路、气动控制管路以及民用给排水改造场景中，这类两端带外螺纹的直通接头是管路拼接环节最常用的基础连接件，主要承担同管径管路的直线对接功能，让流体能够顺着管路方向无变向、无缩径地稳定通过，避免管路对接处出现渗漏、通径突变引发的压损问题。从实际使用场景来看，这类接头常被用在车间压缩空气支路的管线延长、小型液压试验台的油路拼接、化工取样管路的短距离对接，甚至家用净水设备的进出水连接环节，适配的介质涵盖压缩空气、低压液压油、常温清水、无强腐蚀性的化工流体，适用压力范围覆盖常规低压流体输送工况。

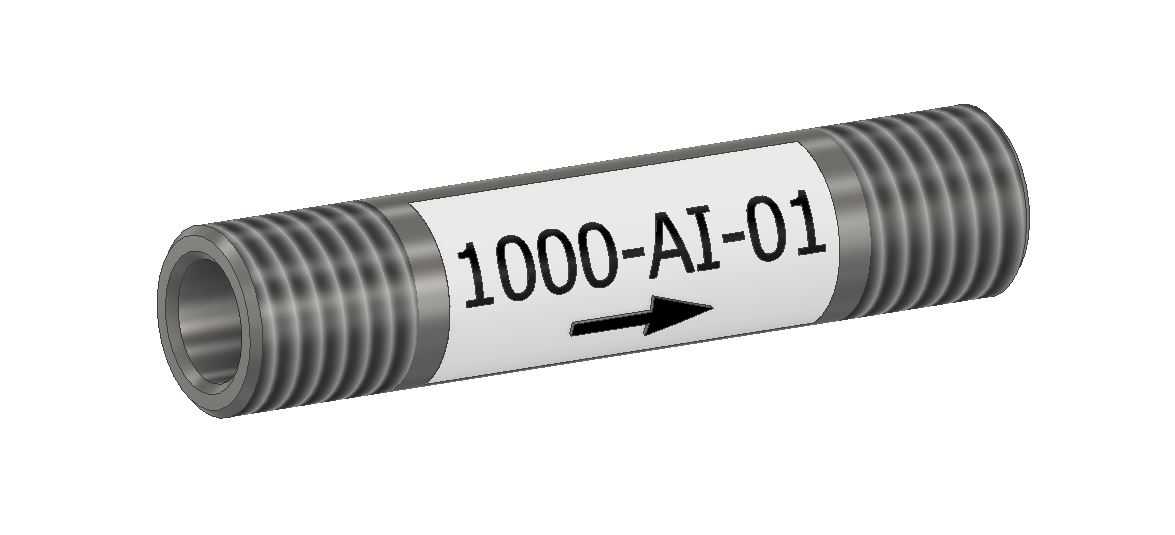

设计这款接头时，首先要明确两端螺纹的加工公差，外螺纹采用标准管螺纹牙型，保证和市面上同规格内螺纹管件、阀件的旋合匹配度，螺纹段长度经过实际装配验证，既不会因为螺纹过短导致旋合不足引发密封失效，也不会因为螺纹过长造成装配时顶死、无法拧到位的问题。接头主体采用中空等径结构，内部通径和两端连接管路的通径保持一致，避免通径缩小带来的流体阻力增大、流量衰减问题，接头中部的光面区域预留了扳手夹持位，现场装配时可以用普通活动扳手或者管钳卡持该位置完成拧紧操作，不会因为卡持螺纹段导致牙型损坏，影响后续重复拆装使用。

这款接头总长度为100毫米，这个长度尺寸是经过现场工况调研确定的，既可以满足管路对接时的间距补偿需求，比如两段预埋管路端口存在少量间距偏差时，不需要额外增加短节就能完成对接，也不会因为接头过长导致管路排布时占用过多安装空间，尤其适合设备内部管路排布紧凑的场景。接头外壁的流向标识是设计时特意增加的细节，虽然直通接头本身没有流向限制，但在有流向要求的回路中，比如搭配单向阀、节流阀使用的管段，这个标识可以帮助现场施工人员快速确认管路走向，避免装反影响后续阀件的功能实现。

从建模角度来说，绘制这类接头时要先确定螺纹的牙型参数，按照标准管螺纹的牙距、牙高绘制螺旋切除特征，保证螺纹的仿真度和实际加工参数一致，中部光面和螺纹段的过渡位置做了微小的圆角处理，既可以消除加工时的应力集中，也能避免装配时锐边划伤施工人员的手部。接头两端的端口做了轻微的内倒角，一方面可以去除端口加工留下的毛刺，另一方面在对接管路时能够更好地引导管路插入，配合生料带或者密封胶使用时，倒角位置可以积存少量密封材料，提升对接处的密封性能。实际选型时，只要确认两端连接管路的螺纹规格和接头匹配，就可以直接替换使用，不需要额外加工适配结构，安装时注意拧紧力矩不要过大，避免螺纹滑牙或者接头本体出现变形，日常维护时只要检查螺纹连接处有没有渗漏痕迹即可，不需要额外的保养操作。
