立式承压容器带法兰人孔裙座结构设计

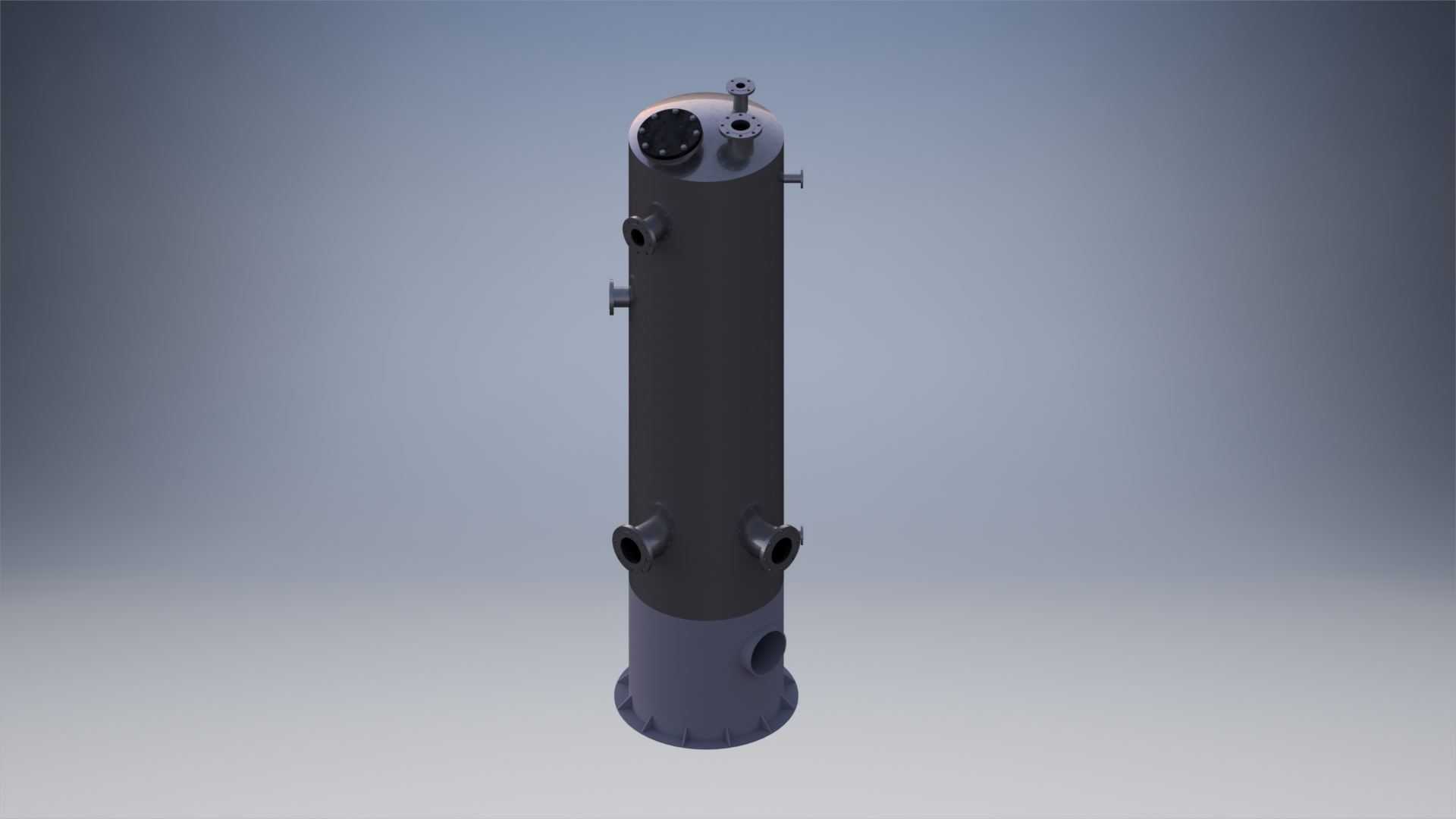

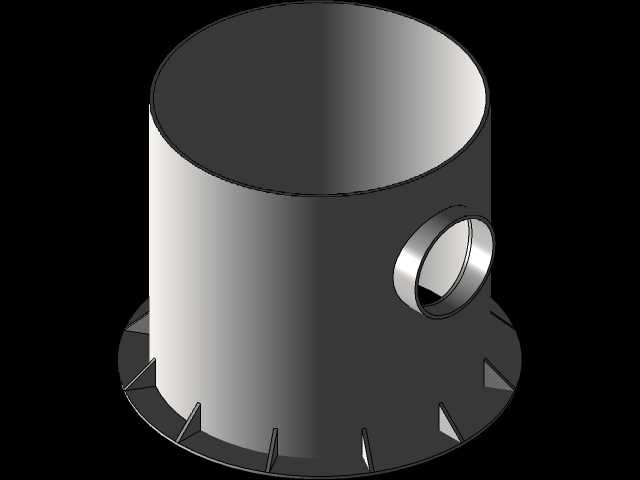

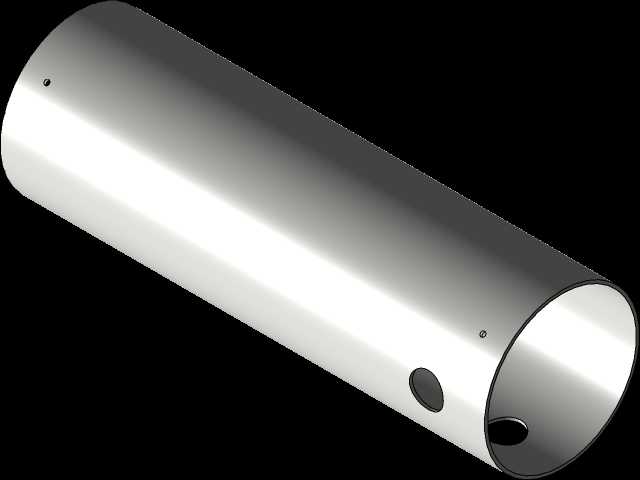

这类立式承压容器多应用于化工、水处理、食品加工等行业的流体介质暂存、反应缓冲、气液分离等工况，日常生产中可承担带压物料的存储、相间分离、工艺缓冲等功能，不同接口可对接进料、出料、排气、排污、仪表检测等管线，满足连续化生产的工艺衔接需求。从结构设计来看，筒体采用等径直筒段设计，可最大化内部有效容积，降低筒体成型的加工难度，筒身分布的不同通径法兰接口，分别对应不同管径的工艺管线连接，法兰密封面形式可根据介质压力、腐蚀特性选配，保证连接部位的密封可靠性，避免带压工况下出现介质泄漏问题。顶部设置的人孔结构，是设备投用后内部检修、填料装填、杂物清理的必要通道，人孔盖采用快开或螺栓紧固形式，兼顾密封性能与检修操作的便捷性，顶部其余小口径接口可用于安装安全阀、压力表、放空阀等安全附件与检测仪表，实时监控设备内部的压力、液位参数，保障运行安全。底部采用裙座式支撑结构，相比支腿式支撑拥有更大的承载接触面积，可将设备整体重量、运行时的介质重量、风载与地震载荷均匀传递到安装基础，适合大高径比的立式承压设备使用，裙座上预留的地脚螺栓孔可匹配基础预埋螺栓完成设备固定，裙座底部的排污接口可对接排污管线，定期排出设备底部沉积的杂质与残液。建模过程中优先确定筒体的公称直径与总高度，划定各接口的轴向安装位置与周向分布角度，避免后续管线安装出现干涉问题；法兰接口按照对应公称压力、通径的标准尺寸建模，保证与标准管线配件的互换性；人孔结构单独做子装配设计，可单独拆分查看密封结构、紧固螺栓的排布；裙座部分重点校核支撑段的锥度或直段尺寸，匹配筒体底部的焊接坡口位置，同时预留地脚螺栓的安装操作空间。设备安装时需保证裙座基础的水平度，避免筒体倾斜导致内部液位分布不均、局部应力集中，外接管线安装时需做软连接处理，避免管线重量附加到筒体接口上造成法兰密封面变形失效。日常运维中可通过人孔进入内部检查衬层腐蚀、焊缝开裂情况，各法兰接口定期检查密封垫片的老化情况，及时更换失效密封件，保障设备长期稳定运行。
