活塞阳极氧化处理专用工业设备结构

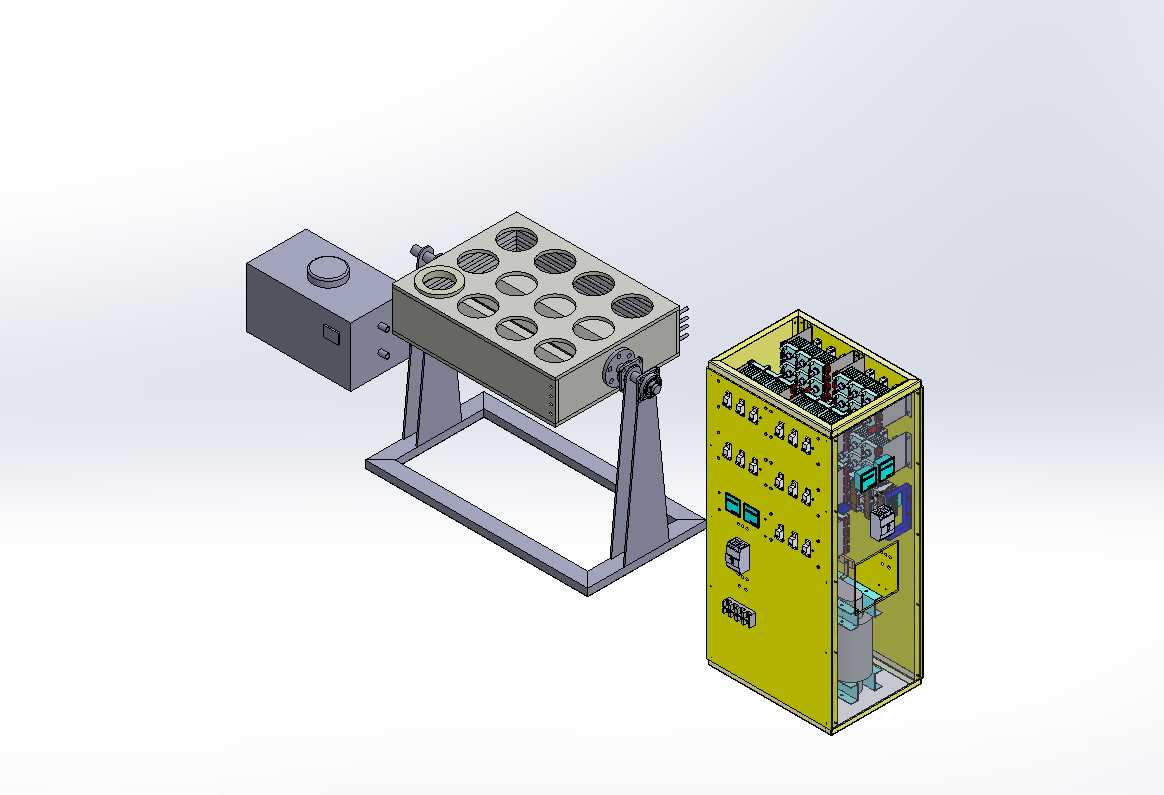

这套设备主要面向内燃机活塞的表面阳极氧化处理工序，在汽车零部件、通用动力机械的活塞加工产线中，承担活塞表面硬质氧化膜层生成的核心工序承载功能，解决活塞在高温往复运动工况下的表面耐磨、耐腐蚀性能提升需求。从结构布局来看，整套设备分为处理工位机架与电气控制柜体两个独立单元，处理工位采用倾斜式翻转架结构，架体上方设置多组活塞装夹工位，单批次可容纳12只活塞同步完成氧化工序，工位排布采用矩阵式布局，相邻工位预留足够的极液流通间隙，避免氧化过程中电场相互干扰影响膜层均匀度。翻转架通过两侧带座轴承与支撑立架连接，可沿水平转轴实现0-45度范围的角度调整，既方便活塞工件的上下料装夹操作，也能在氧化处理过程中调整倾斜角度，保证极液能够充分浸没工件表面，同时让反应过程中产生的气泡顺利排出，避免局部膜层出现针孔、厚度不均的缺陷。支撑底架采用矩形钢管焊接成型，底部设置安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面固定，安装时需保证架体水平度偏差不超过1mm/m，避免翻转过程中出现卡滞、偏载问题。配套的电气控制柜体采用立式柜式结构，柜体内部分层排布电源模块、控制回路、接线端子排等元件，面板上设置对应数量的调节旋钮、状态指示灯与显示仪表，可独立调整每个工位的电流、电压参数，适配不同规格活塞的氧化工艺参数需求，柜体侧面设置散热通风槽，内部预留走线槽与元件安装导轨，方便后期维护时的元件更换与线路调整，柜体底部设置电缆进线孔，可直接从地面桥架引入动力与控制线缆，安装时柜体与处理工位之间预留不小于800mm的操作维护通道，满足车间设备布局的安全距离要求。处理工位旁侧设置的小型储液槽单元，可实现极液的临时存储与循环供给，槽体上设置液位观测口与补液接口，与外部氧化液循环系统对接时无需额外改造管路接口。整套结构的设计充分考虑了氧化工序的操作便利性与维护性，所有与氧化液接触的部件均采用耐酸碱腐蚀的材质选型，转动部位设置密封结构，避免极液渗入轴承部位造成腐蚀卡滞，装夹工位采用快换式夹具结构，可根据不同直径的活塞快速更换适配的夹头，缩短不同规格产品切换的工装调整时间。
