星型航空活塞发动机带螺旋桨结构

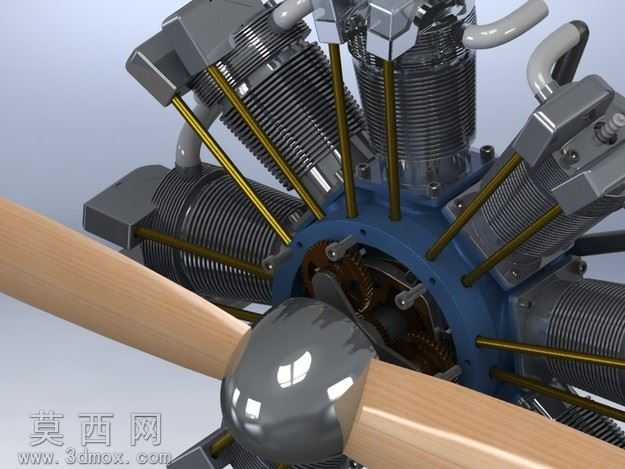

本作品为星型径向排布的航空活塞发动机三维建模成果，建模过程中严格遵循航空活塞发动机的真实结构比例，首先完成核心曲轴箱的基体建模，对曲轴箱上呈放射状均匀分布的气缸安装位做了精准的定位约束，确保每一组气缸的中心轴线均交汇于曲轴的旋转中心，还原径向发动机气缸环绕曲轴布置的经典结构特征。气缸部分采用分体式建模思路，分别构建散热鳍片组、气缸套、活塞组件、连杆结构，其中散热鳍片按照真实风冷发动机的散热需求做了等距阵列排布，鳍片的厚度、间距均参考同排量航空活塞发动机的实际参数设置，保证结构还原度；活塞与气缸套之间预留了符合装配要求的配合间隙，每一组连杆均做了与曲轴曲柄销的铰接配合约束，可完整模拟活塞往复运动带动曲轴旋转的传动逻辑。前部螺旋桨采用木质材质表现，分别对桨叶的翼型曲面做了顺滑处理，桨毂整流罩做了高光金属质感的材质设置，还原航空螺旋桨的真实外观；发动机的金属部件区分了铸铁气缸、铝合金曲轴箱、黄铜拉杆等不同材质的表现效果，散热鳍片的哑光金属质感、拉杆的金属光泽、整流罩的高光反射均通过材质参数的精细调整实现，渲染阶段采用柔和的侧上方打光，既突出气缸散热鳍片的层次结构，也清晰展现内部传动组件的装配关系。设计过程中优先保证结构的可动性逻辑，所有运动部件均添加了符合机械原理的配合约束，可直观演示径向发动机从活塞往复运动到曲轴旋转、最终带动螺旋桨转动的完整动力传递过程，同时对发动机外部的管路、紧固件等细节做了补充建模，避免模型出现结构缺失，整体模型结构完整，细节丰富，可用于航空动力结构教学、机械原理演示等场景，清晰展现径向活塞发动机区别于直列、V型发动机的独特结构优势。
