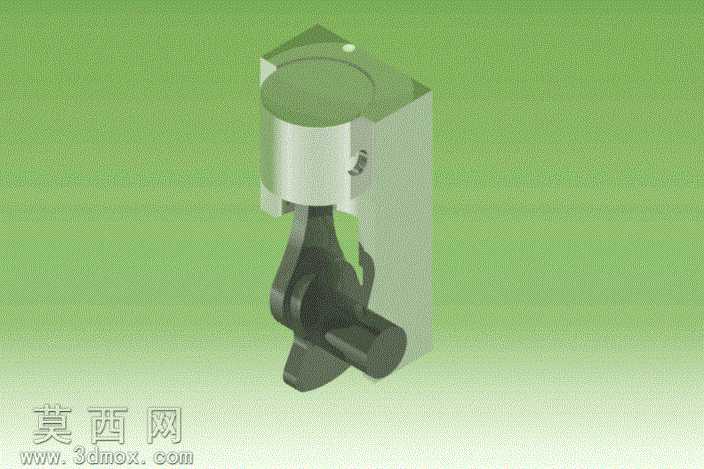

曲柄活塞式引擎核心传动结构建模

本模型采用CATIA软件完成全参数化三维建模，完整还原了引擎核心的曲柄活塞传动机构，建模过程严格遵循内燃机动力传递的实际机械原理，对活塞、连杆、曲柄销、缸体配合段等核心部件进行了1:1比例的结构复刻。建模初期先梳理曲柄连杆机构的运动逻辑，确定活塞往复直线运动与曲柄旋转运动的转换关系，以缸体轴线为基准搭建顶层装配骨架，所有零件的定位尺寸均与骨架参数关联，确保后续修改尺寸时整体装配关系不会出现错位。零件建模阶段，活塞部分采用旋转凸台命令生成主体轮廓，对活塞销孔、环槽位置进行精准的切除拉伸，同时添加了微小的工艺倒角还原真实机加工特征；连杆部分通过多截面实体命令完成杆身的变截面造型，对大小头的轴瓦安装位做了同轴度约束，确保与活塞销、曲柄销的配合间隙符合机械设计规范；曲柄部分采用对称建模思路，先完成单侧曲柄臂与曲柄销的造型，再通过镜像命令生成另一侧结构，同时对平衡重的轮廓做了优化，还原实际引擎的动平衡设计特征。材质与渲染环节，为缸体配合段赋予磨砂金属材质，模拟铸铁缸体的表面质感，活塞与连杆部分赋予抛光合金钢材质，通过调整材质的粗糙度与反光参数，区分不同部件的加工工艺差异，曲柄部分添加了轻微的做旧质感，还原部件长期运行后的表面状态，渲染时采用柔和的侧上方打光，清晰展现各部件的装配间隙与结构轮廓，避免阴影过重遮挡关键配合结构。装配阶段完全按照实际引擎的装配顺序添加约束，活塞与缸体之间添加滑动副约束，连杆大小头分别与活塞销、曲柄销添加旋转副约束，确保整体机构可以模拟真实的运动过程，所有配合面均设置了合理的装配间隙，避免出现运动干涉问题，同时对各部件的连接位置做了细节优化，还原卡簧、定位销等细小固定结构，让整体模型的机械还原度达到工业应用级标准，可用于引擎结构教学、运动仿真演示、原理展示等多个场景。
