承插焊接式三通管路连接件结构设计

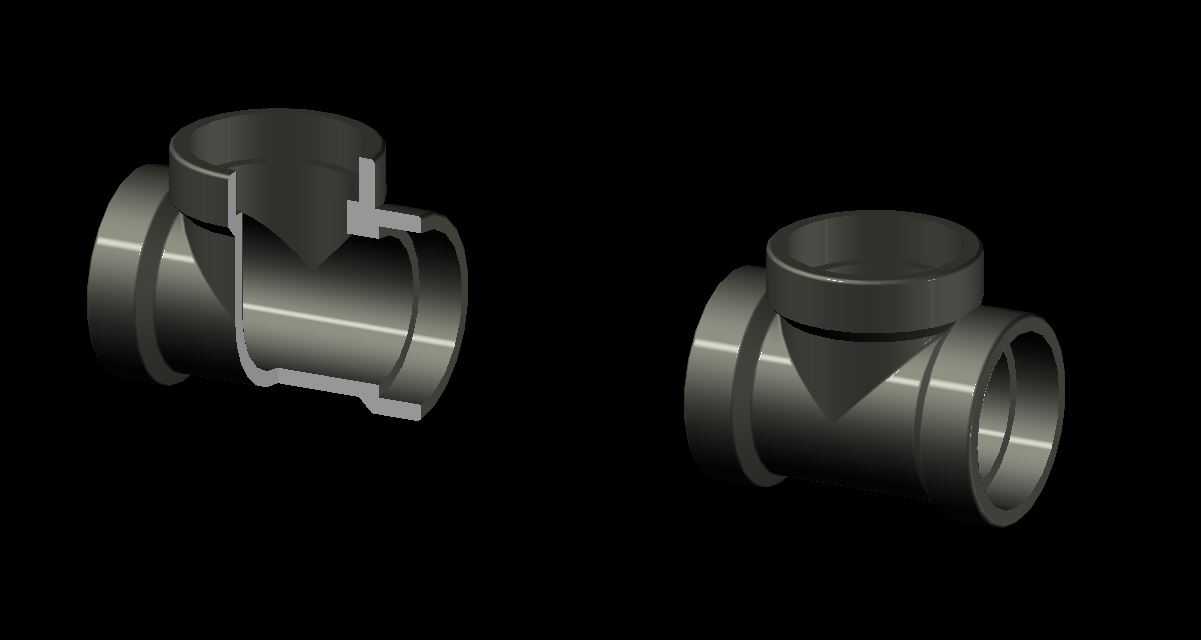

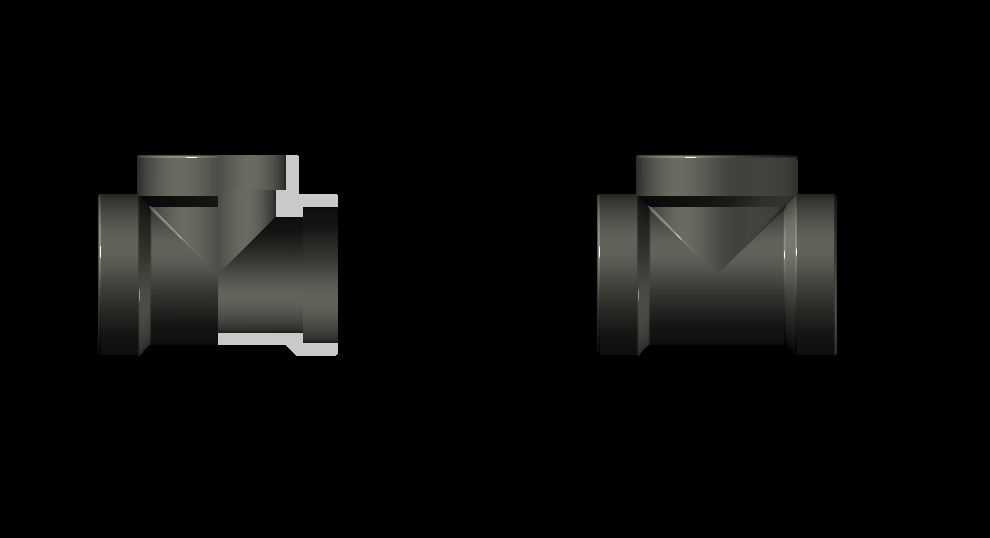

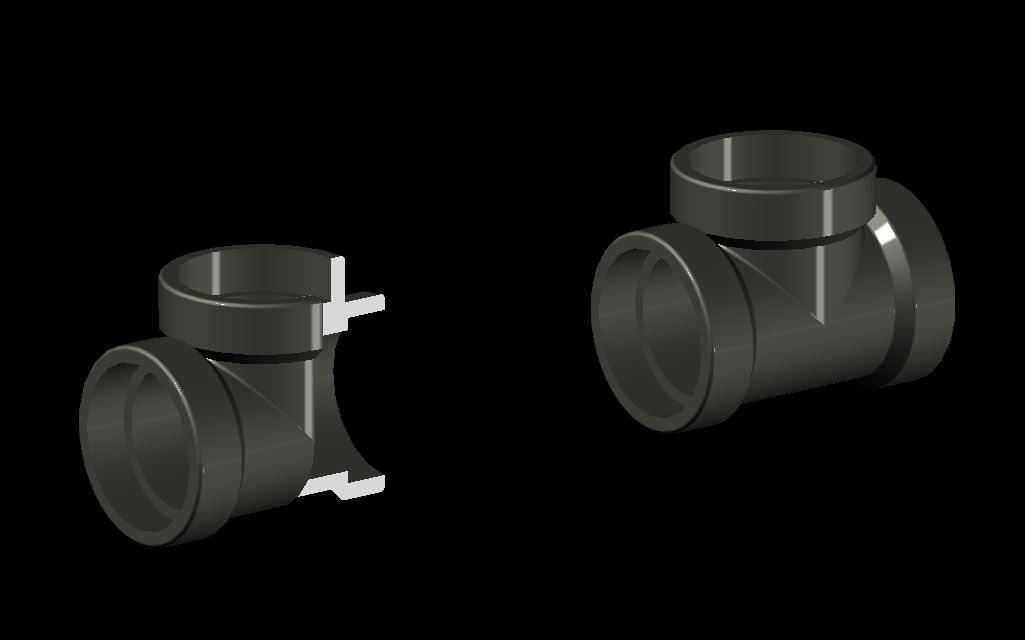

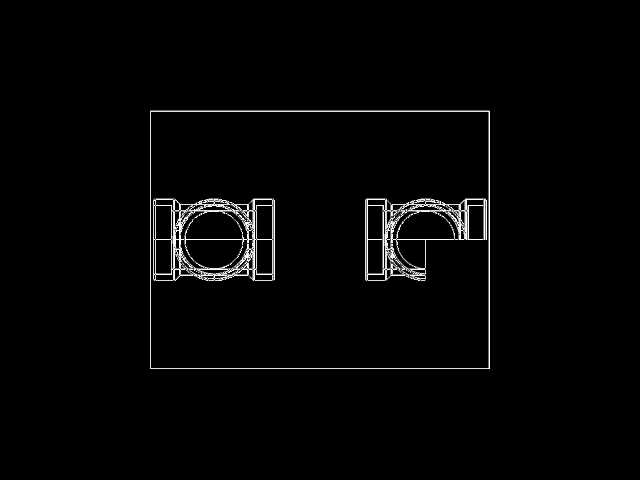

在工业管路系统搭建场景中，承插焊接三通是实现管路三路介质分流、合流的核心连接部件，常见于化工流体输送、建筑给排水、暖通空调、工业液压泵站等管路布局中，相比螺纹连接、法兰连接的三通，承插焊接结构的密封可靠性更高，能承受更高的管路压力与温度波动，适合长期运行的固定管路布设场景。这类三通的三个连接端口采用承插式结构设计，安装时将待连接的金属管材插入三通的承口内部，沿承口边缘完成环缝焊接即可完成固定，相比对焊三通，承插结构对管材的对口精度要求更低，现场安装时无需复杂的对口工装，焊接作业的容错率更高，尤其适合小口径高压管路的现场装配作业。从结构设计逻辑来看，该三通采用等径三通的主体构型，三个端口的承口内径尺寸保持一致，可适配同外径的金属管材连接，主体流道采用圆弧过渡结构，避免直角转角带来的介质流阻激增问题，减少介质在转角处的湍流与冲蚀，延长管件的实际使用寿命。建模过程中需要重点控制承口的深度尺寸，既要保证管材插入后有足够的焊接贴合长度，也要避免承口过深导致管材插入后挤占内部流道的通流面积；承口与主体连接位置做了等壁厚过渡处理，避免焊接过程中因壁厚差过大出现局部应力集中，降低焊接冷裂纹的出现概率。外形边界上，三通的三个接口轴线处于同一平面，两两轴线垂直相交，主体外轮廓采用圆滑过渡，没有尖锐的棱角结构，既方便安装时的定位夹持，也能减少管路运行过程中外部磕碰带来的结构损伤。安装边界方面，这类承插焊接三通安装时需要在三个接口方向预留足够的焊接操作空间，同时要保证相邻管路的支撑位置距离焊口有足够的距离，避免焊接热传导影响相邻管路的密封件或固定结构。建模时还原了实际产品的壁厚分布，承口位置的壁厚略大于主体流道位置，补偿焊接过程中焊缝区域的材料烧损，同时提升接口位置的结构强度，应对管路运行过程中可能出现的外力拉扯、振动冲击等工况。流道内部的转角位置做了圆角处理，圆角半径根据通径尺寸匹配设计，既保证流道的通流效率，也避免圆角过大导致主体外形尺寸超差，影响狭小空间内的管路布局。对于管路设计人员来说，这类承插三通的三维模型可直接用于管路装配的干涉检查，提前验证管路布设时三通与周边设备、支架的空间位置关系，减少现场安装时的尺寸返工问题；对于建模练习者来说，该模型涵盖了回转体特征、拉伸切除、圆角过渡等常用机械建模操作，可通过该模型练习焊接类管件的建模思路，掌握承插类结构的尺寸控制要点，理解管路连接件的设计逻辑与实际安装需求。
