六角法兰面锁紧卡接式液压管路接头

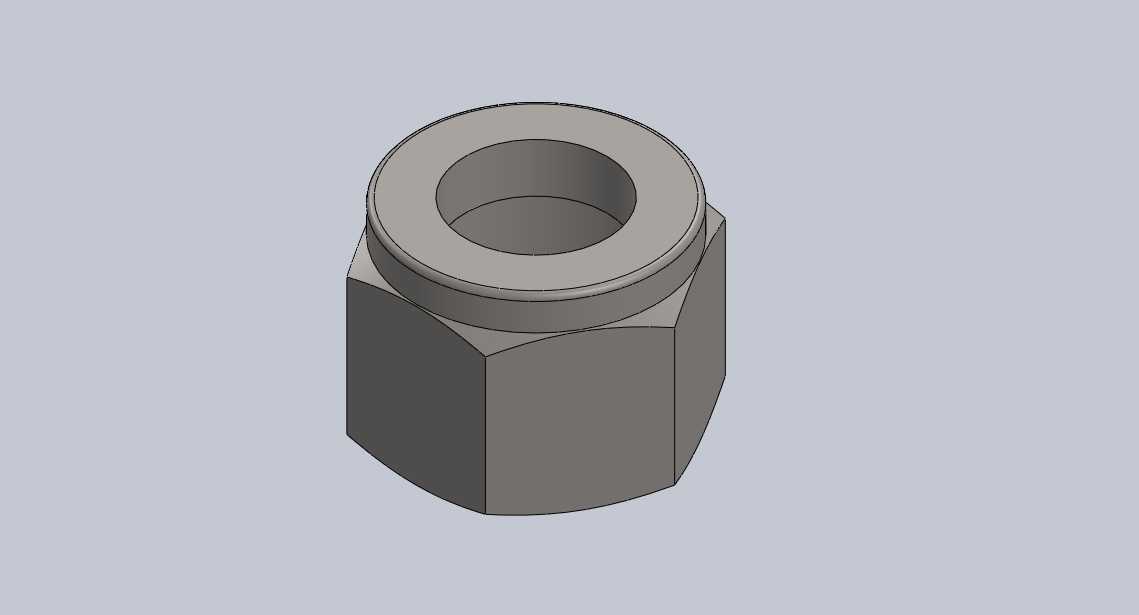

这类带法兰凸缘的六角接头，在中低压液压回路、气动传输管路里应用极广，日常做设备管路排布时，经常会在泵站出油口、执行元件进油端、阀组集成块的外接油口位置见到同结构的零件。做结构设计的时候，首先要考虑的是安装时的扳手夹持空间，六角部分的对边尺寸是按照标准紧固件的扳手空间预留的，常规的开口扳手、套筒都能直接卡合，不需要定制专用工装，现场装配的时候工人操作起来很顺手，不会因为夹持面过小出现打滑拧不紧的情况。顶部的法兰凸缘不是多余的结构，一方面是在拧紧的时候，凸缘底面会和安装基面完全贴合，增大接触面积，降低接触面的压应力，避免软质的阀块安装面被压出凹痕，另一方面凸缘和六角部分的过渡圆角做了应力卸荷设计，管路长期受振动冲击的时候，不会在根部出现应力集中断裂的问题。中间的内孔是通径结构，孔径匹配对应规格的管路流量要求，内壁的粗糙度要控制在合理范围，减少液压油或者压缩空气流过时的沿程阻力，避免出现不必要的压力损失。设计这类接头的时候，还要考虑安装边界，六角部分的外接圆直径要比法兰凸缘的直径小，这样扳手在拧动的时候不会蹭到安装面周围的其他管路或者元件，尤其是在集成阀块这种元件排布密集的位置，这个尺寸细节如果没处理好，现场装配的时候会出现扳手卡滞，根本没法拧到规定扭矩。这类接头的密封形式一般靠端面的O型圈槽配合密封圈实现静密封，相比螺纹密封的形式，密封可靠性更高，反复拆装也不会出现螺纹密封带残留堵塞管路的问题，在需要定期维护拆解的设备管路里，这种结构的优势非常明显。日常做三维建模的时候，要把六角的倒角、法兰和六角的过渡圆角、内孔的端口倒角这些细节都做准确，这些细节直接影响后续出工程图的加工准确性，要是漏了过渡圆角的尺寸标注，加工出来的零件在热处理或者受冲击的时候很容易从应力集中的位置开裂。另外法兰端面的平面度要求也不能忽略，如果端面平面度超差，就算密封圈尺寸选对了，压紧之后也会出现渗漏的问题，建模的时候要把这个形位公差对应的配合要求在结构里体现出来，方便后续工艺人员安排加工工序的时候预留磨削的加工余量。
