塑料直角进水快接式水龙头结构设计

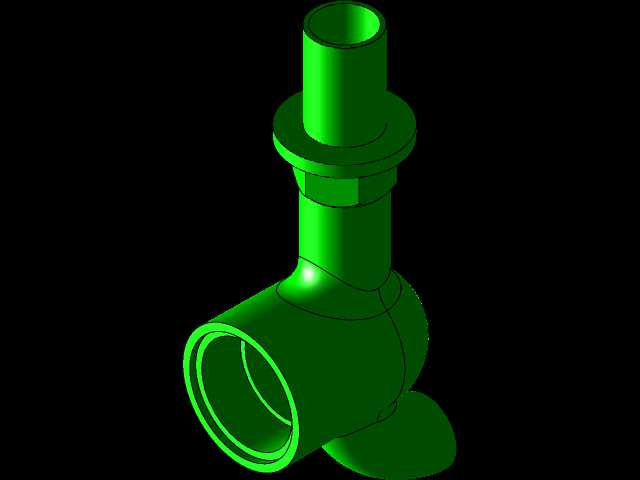

这款塑料水龙头的结构设计，首先要适配民用厨卫、简易临时供水点的安装场景，区别于金属龙头的厚重结构，整体采用直角转弯的水路布局，能直接适配墙面垂直进水、水平出水的安装工况，不需要额外加装转弯接头，减少管路连接的漏点风险。从实际使用需求出发，阀体上部的圆柱段是进水连接端，外壁做了阶梯式限位结构，安装时可以直接卡入墙面预留的进水孔位，配合密封圈就能完成轴向定位，不需要额外的固定支架，适配常规PPR、PVC给水管的安装孔径，安装边界控制在阀体径向不超过80mm，不会占用台盆下方过多的储物空间。阀体的侧出段做了加厚的接口壁，出水端的内壁预留了起泡器安装的卡槽，不需要二次加工内螺纹，直接卡入标准规格的起泡器就能实现柔化出水的效果，避免出水飞溅。设计时特意将阀芯安装腔整合在水路转弯的交汇位置，上部的六角结构是阀芯锁紧的受力位，用普通活动扳手就能完成阀芯的拆装维护，不需要专用工具，后期更换阀芯时不用整体拆卸龙头，降低维护成本。塑料材质的选型上，整体结构做了等壁厚设计，壁厚控制在3mm左右，既保证注塑成型时不会出现缩痕、缺料的缺陷，又能承受常规市政供水0.1-0.6MPa的工作压力，不会出现水压过高导致阀体开裂的问题。水路内壁做了顺滑的圆弧过渡，没有直角死角，长期通水不会滞留水垢，降低水流阻力的同时，也能避免杂质堆积导致的阀芯卡滞。阀体下部的突出结构是手柄安装位，和阀芯阀杆直接配合，转动行程控制在90度就能实现全开全关，操作力矩控制在0.5N·m以内，老人小孩都能轻松操作。从安装适配性来看，这款龙头的整体高度控制在120mm以内，出水嘴的伸出长度控制在60mm，适配常规台盆的安装孔距，不会因为伸出过长导致水流落在台盆外，也不会因为伸出过短导致洗手时磕碰手背。结构上没有多余的装饰性结构，所有外表面的曲面都是为了优化注塑脱模、减少应力集中设计，阀体的加强筋都隐藏在水路外壁的转角位置，不会影响外观的整洁度，同时能提升阀体的抗扭强度，安装拧紧时不会出现阀体断裂的问题。
