带散热鳍片的内燃机气缸体结构

　　该气缸体为小型风冷内燃机的核心承载构件，整体采用一体化铸造成型思路，外侧周向均匀布置多层平行散热鳍片，鳍片沿缸体轴向延伸，大幅拓展与空气的接触换热面积，适配风冷工况下活塞往复运动产生的热量散出需求，无需额外配置水冷夹套与循环管路，整体结构紧凑，适配小型动力设备的轻量化布置要求。

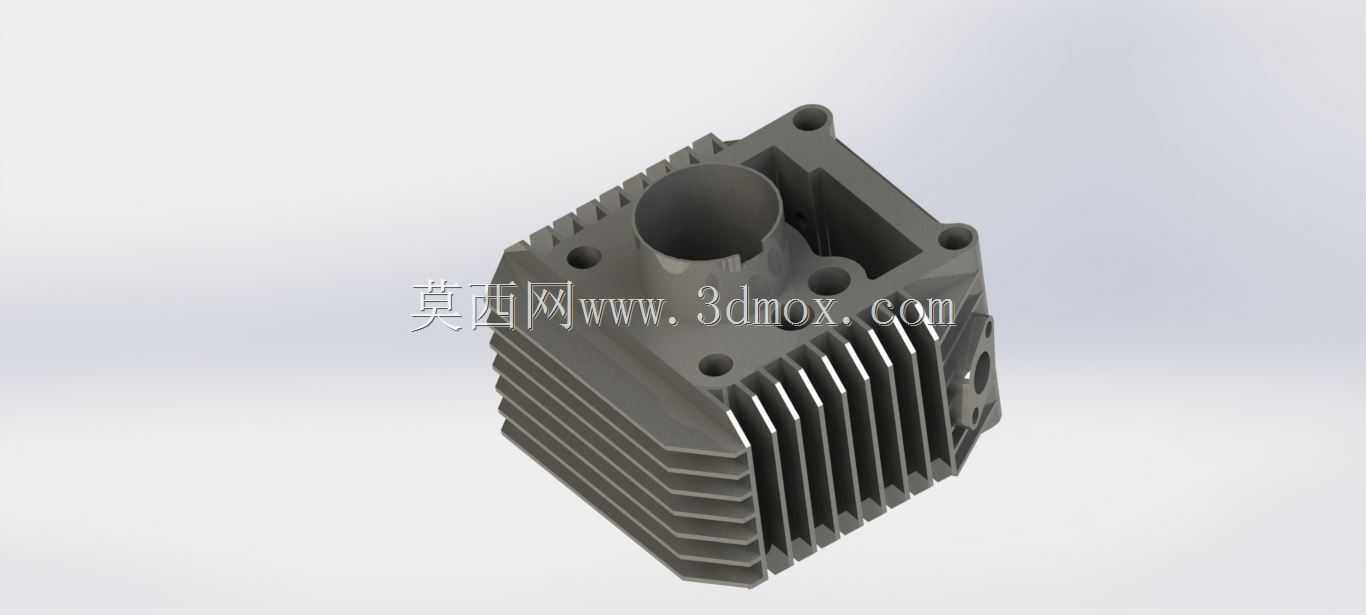

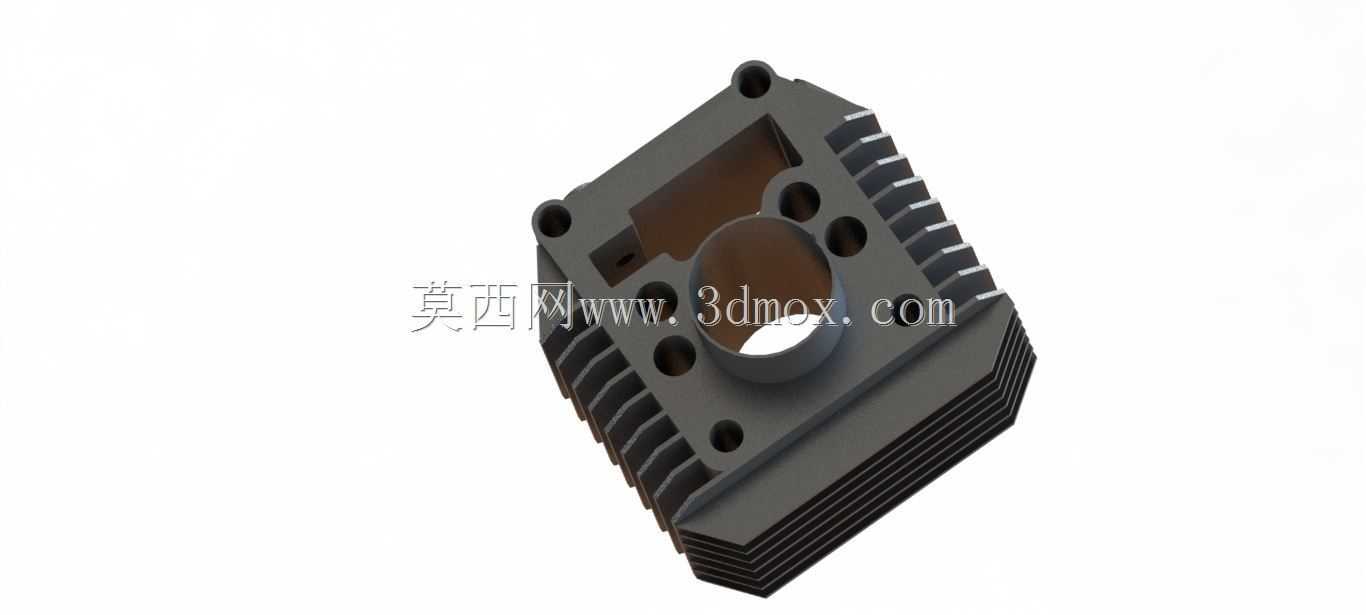

　　缸体主体为近似方形的块状基座，中心开设贯通式活塞安装腔，腔体内壁预留精加工余量，建模阶段已明确缸径配合公差区间，可直接用于后续珩磨加工工序，保证活塞环与缸壁的密封配合精度。腔体一侧预留气门与火花塞安装位，对应开孔位置与小型二冲程或四冲程汽油机的配气机构安装尺寸匹配，周边分布多组不同孔径的螺栓过孔，分别用于缸盖紧固、曲轴箱对接、外围附件固定，孔位坐标严格按照装配公差要求排布，避免装配过程中出现干涉错位。

　　从实际应用场景来看，这类缸体多用于小型通用动力设备，包括便携式发电机组、小型园林机械、微型农用动力机具、模型动力装置以及小型空压机驱动端，风冷散热的结构特性使其无需配套复杂冷却系统，在野外无持续水源、维护条件有限的工况下稳定性更强，散热鳍片的厚度与间距经过匹配设计，既保证鳍片自身结构强度，避免运行振动导致鳍片断裂，又预留足够空气流道，让冷却气流可顺着鳍片间隙快速带走热量，避免缸体局部过热出现活塞拉缸、润滑失效等故障。

　　建模过程中完整还原了缸体所有结构细节：基座边角做铸造圆角处理，规避铸件冷却过程中应力集中产生裂纹；各安装孔的沉台深度、螺纹底孔尺寸均按照机械设计标准搭建，散热鳍片的拔模斜度符合铸造工艺要求，可直接对接模具开模流程。缸体底部预留与曲轴箱配合的定位止口，止口的同轴度与端面跳动公差在模型中已做约束，保证曲轴安装后连杆运动轨迹与活塞腔中心重合，减少运行过程中的偏磨损耗。

　　外形尺寸方面，该缸体整体轮廓方正，外接安装边界无突出异形结构，外围安装孔的分布间距适配通用小型动力的机架安装尺寸，安装时仅需通过底部螺栓即可完成整机固定，轴向尺寸预留活塞行程的运动空间，不会与下方曲轴连杆机构发生运动干涉。缸体侧面的开孔分别对应进气通道、排气通道与紧固件安装位，流道内壁做平滑过渡处理，降低进排气过程中的气流阻力，提升小型内燃机的充气效率。

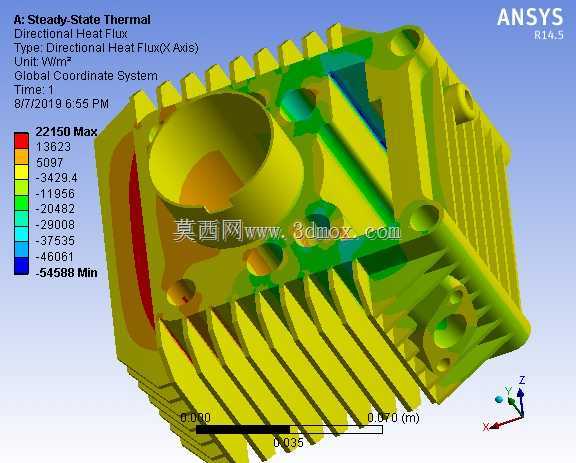

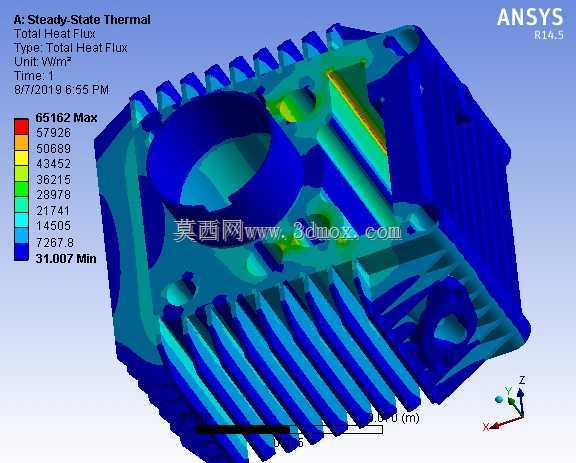

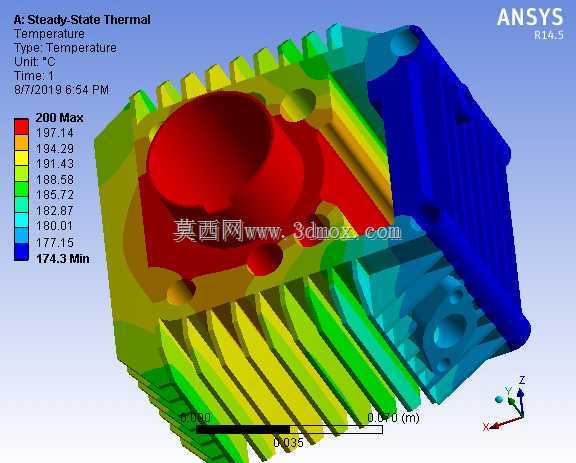

　　结构设计上优先兼顾铸造工艺性与装配维修便利性，所有外露棱边均做倒角处理，减少装配过程中的锐边划伤风险；散热鳍片从缸体基座向外延伸的高度经过热仿真校核，在控制整体重量的前提下最大化散热面积，缸体材料默认选用压铸铝合金，兼顾导热性能与结构强度，重量远低于同排量铸铁缸体，适配便携设备的减重需求。三维模型完整呈现了内部腔体、外部鳍片、所有安装孔位与工艺圆角，可直接用于结构干涉校验、热流仿真分析、加工工艺编制以及装配演示，工程师可在该模型基础上调整缸径、鳍片数量、孔位分布，快速衍生不同排量的同系列气缸体方案，缩短小型动力设备的开发周期。
