紫铜90度等径快插弯管接头结构设计

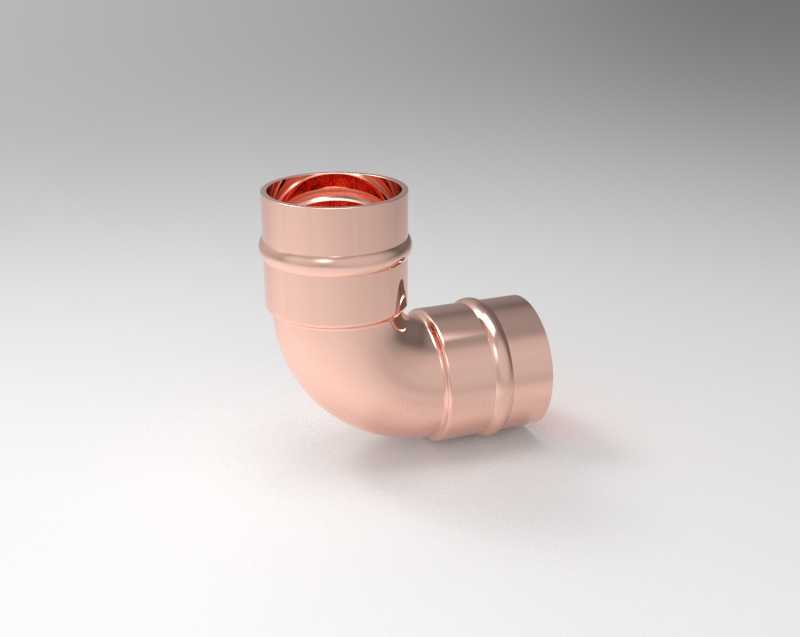

这款90度等径铜弯管，主要面向制冷管路、家装水暖、小型气动回路的转角连接场景，在制冷机组的冷媒输送回路、家用净水系统的转角布管、小型空压机的气路排布中都能见到这类结构的身影，核心作用是在有限安装空间内完成管路直角转向，同时保证连接位置的密封可靠性与长期耐介质腐蚀能力。从结构设计逻辑来看，整体采用等径通路设计，内部流道做了顺滑圆弧过渡，没有直角突变的台阶结构，能最大程度降低介质流经转角位置的压损，避免冷媒输送时的节流异响、水流输送时的紊流振动问题。两端采用快插式承口结构，承口内壁预置了环形密封槽与卡接位，安装时无需额外套丝或焊接，仅需将对应外径的紫铜管、PEX管插入承口到底，配合卡环与密封圈就能完成密封固定，相比传统焊接式弯头，现场安装效率能提升60%以上，也避免了焊接高温带来的管路氧化、焊堵隐患。外形上弯管的转弯半径做了优化，既不会因为转弯半径过小导致流道压损激增，也不会因为半径过大占用过多安装空间，两端承口的外圆做了多道环形加强筋，一方面能提升承口位置的结构强度，避免插管时承口胀裂，另一方面也能在安装时提供更好的握持摩擦力，方便施工人员对位插接。安装边界方面，这类弯管在排布时需要预留出两端插管的操作空间，转角外侧需要预留至少一个管外径的避让距离，避免与周边支架、其他管路产生干涉，承口端的插管深度有明确的限位台阶，安装时可以通过管路外壁的标记确认插接到位，避免插接过浅导致密封失效、插接过深顶到弯管内部转角影响通流。材质上选用紫铜基材，本身具备优秀的导热性与耐腐蚀性，适配冷媒、生活冷水、压缩空气等多种介质，表面做了抛光钝化处理，长期使用也不容易出现氧化发黑的问题，外露安装时也能保持较好的外观一致性。在管路系统的应力释放设计上，弯管的圆弧段本身可以吸收少量管路热胀冷缩带来的位移量，减少接口位置的拉扯应力，相比硬直角接头的抗疲劳寿命有明显提升，在温度波动较大的制冷管路场景中，这类结构的接头漏液漏气率远低于直角焊接接头。
