弯管状离心流道结构件设计

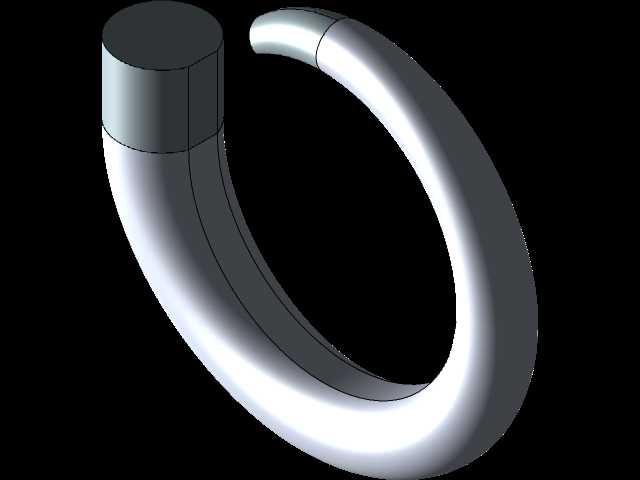

该弯管状离心流道结构件，主要应用在需要利用离心效应实现流体导向、介质加速或物料分选的设备流路系统中，常见于小型流体分选设备、实验室离心管路组件、特种物料输送的转向加速段，承担着改变介质流向同时借助曲率结构赋予介质离心初速度的作用，可在不额外增设动力元件的前提下，让流经的介质在弯道段获得沿曲率切线方向的分速度，适配需要利用离心力完成轻重相分层、物料贴壁输送的工况。从结构设计逻辑来看，整个构件由直段入口与大曲率半环形弯段两部分组成，直段采用等径圆柱结构，长度匹配常规管路对接的安装余量，端面预留标准对接的贴合边界，可直接与同管径的上游管路完成密封对接，不需要额外加工过渡接头。弯段部分采用等曲率平滑过渡设计，全程流道截面保持一致，避免因截面突变造成的流阻骤增、介质紊流问题，曲率半径经过流体力学仿真校核，既保证介质流经时能获得足够的离心加速度，又不会因为曲率过小造成介质在弯段内侧形成滞流区，减少物料沉积堵塞的风险。外形尺寸上，直段的轴向长度与弯段的环向直径形成合理比例，整体安装边界规整，没有外凸的异形结构，在设备内部排布时可以紧贴安装基面布置，不需要预留过大的操作避让空间，固定时可通过直段外壁的管夹完成锁紧，弯段部分因为自身环形结构的刚性较好，不需要额外增设支撑肋就能承受常规工况下的流体压力与管路振动。设计过程中特意规避了弯段与直段衔接处的直角转折，采用圆角平滑过渡，降低局部应力集中系数，不管是采用金属机加工还是注塑成型工艺，都能减少加工过程中的应力残留，提升构件的长期使用寿命。流道内壁的粗糙度要求控制在合理区间，既保证流体输送时的阻力损失在允许范围内，也不会因为内壁过于光滑造成特定贴壁输送工况下的物料打滑，适配多种不同物性的介质输送需求，包括低粘度流体、含细小固体颗粒的混合物料等，在实际设备运行中，该结构件可以独立作为离心流路单元使用，也可以多组拼接组成多弯道的多级离心加速流路，适配不同处理量的设备需求。
