法兰式双铰支座连接支撑构件

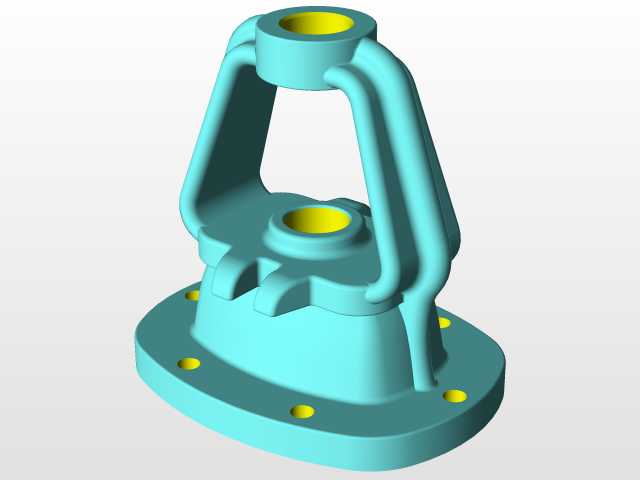

这类带法兰底座的双铰支撑构件，常应用在需要小角度摆动补偿的管路支撑、轻型传动机构张紧调节、工装夹具定位支撑场景中，实际工况下主要承担径向载荷与小幅摆动扭矩，同时通过上下两处同轴的铰接孔实现连接部件的角度自适应，避免硬连接带来的应力集中损伤。从结构设计逻辑来看，底部采用圆形法兰盘作为安装基准，法兰盘上均匀分布6个安装孔，安装时可通过螺栓穿过孔位将构件固定在安装基面，法兰盘的厚度经过载荷校核，能保证固定后底座不会因长期受载出现翘曲变形，安装边界上法兰外径与安装孔的孔距需匹配对应安装基面的预留孔位，避免出现安装干涉。构件中部为锥形过渡的承力主体，锥面结构相比直筒结构能更好地分散法兰底座传递来的载荷，减少应力集中区域的峰值应力，锥壁上延伸出的两组对称弧形支臂，是整个构件的核心承力结构，支臂采用圆弧过渡的流线型结构，既避免了直角连接处的应力断裂风险，也能在保证支臂结构强度的前提下减少整体重量，降低材料消耗。支臂顶端连接的上铰接座与构件中部凸台上的下铰接座保持严格同轴，两处铰接孔的内孔表面都做了适配衬套的尺寸设计，实际装配时可加装铜衬套或者自润滑轴承，降低铰接转动时的磨损，延长构件的使用寿命，上下铰接孔的孔径尺寸匹配常用的铰接销轴规格，不需要额外定制销轴就能完成装配。设计过程中需要重点校核支臂与上铰接座的连接位置、支臂与底座锥面的连接位置的结构强度，这两处是受载时应力最高的区域，通过圆弧过渡增大连接圆角，能有效分散应力，避免长期交变载荷下出现疲劳裂纹。同时构件内部为中空结构，在不影响整体承力性能的前提下大幅降低了整体重量，也减少了3D打印或者铸造加工时的材料用量，中空结构的内壁厚度保持均匀，避免加工时出现壁厚不均导致的缩孔、变形问题。这类构件在实际选型替换时，需要重点核对法兰安装孔的分布直径、上下铰接孔的中心距、铰接孔的内径这几个核心尺寸，确保替换后能适配原有设备的安装空间，不会出现装配后摆动行程不足或者与周边部件干涉的问题，铰接部位的配合公差选择基孔制间隙配合，保证铰接转动灵活无卡滞，同时不会因间隙过大出现晃动影响支撑精度。
