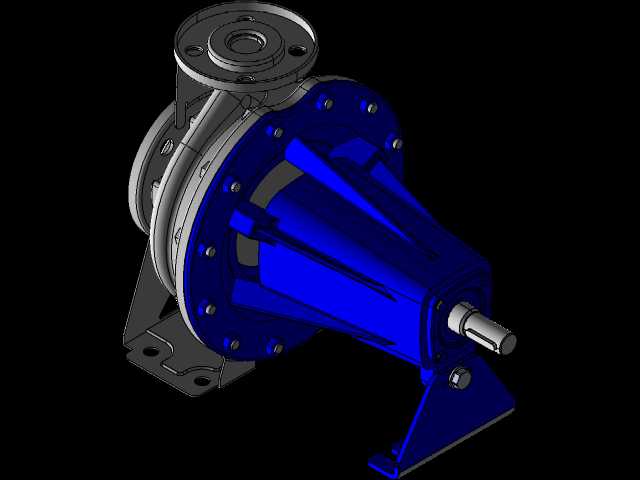

配套ABB30马力电机的端吸离心泵结构

这款端吸式离心泵的结构设计，核心围绕工业流体输送场景的稳定运行需求展开，适配30马力ABB电机的动力输出端，可直接完成动力对接，省去额外定制连接支架的适配环节。从实际应用场景来看，这类泵体多用于化工循环水输送、暖通空调水循环、中小型生产工艺流体增压、清水及低腐蚀性介质的输送环节，安装场景多为工厂泵房、生产车间配套管线、商用建筑中央空调机房等位置，对安装的对中精度、运行振动控制有明确要求。

设计过程中优先考虑了安装维护的便捷性，后拉式的结构布局让检修时无需拆卸进出口管线即可抽出叶轮、密封组件完成更换，大幅缩减现场停机维护的时长。泵体进出口采用标准法兰连接结构，法兰端面的螺栓孔位、密封面粗糙度都匹配通用工业管线的安装规范，现场对接时无需额外加工转接件。底部的安装支架采用带加强筋的弯折结构，预留的长条形安装孔可适配不同规格的安装底座，允许现场安装时有少量的位置调整余量，抵消基础施工带来的尺寸偏差。

泵壳采用蜗壳式流道设计，流道截面从隔舌位置开始逐步扩大，能有效降低流体在泵壳内的水力损失，提升运行效率。连接端的轴承支架部分做了加厚处理，可承载电机传递过来的径向与轴向载荷，避免运行过程中出现轴系挠度超标、密封件过早磨损的问题。轴伸端的密封结构预留了机械密封与填料密封两种安装空间，可根据输送介质的特性灵活选择密封形式，适配不同温度、不同腐蚀程度的介质输送需求。

从安装边界来看，泵体整体的轴向长度、进出口法兰的中心高度都匹配常规工业泵的安装尺寸规范，替换同参数旧泵时无需改动原有管线与基础，可直接完成换装。叶轮部分做了静平衡与动平衡校验的结构预留，建模时所有回转件的同轴度公差都控制在合理范围，避免高速运行时出现异常振动。泵体与电机连接的支架定位止口采用过盈配合的公差设计，保证电机轴与泵轴的对中精度，减少联轴器的磨损速率，延长整套设备的无故障运行周期。日常巡检时可直接通过支架上预留的观察位查看密封件的泄漏情况，无需拆解外部结构就能判断密封组件的磨损状态，降低日常运维的工作量。
