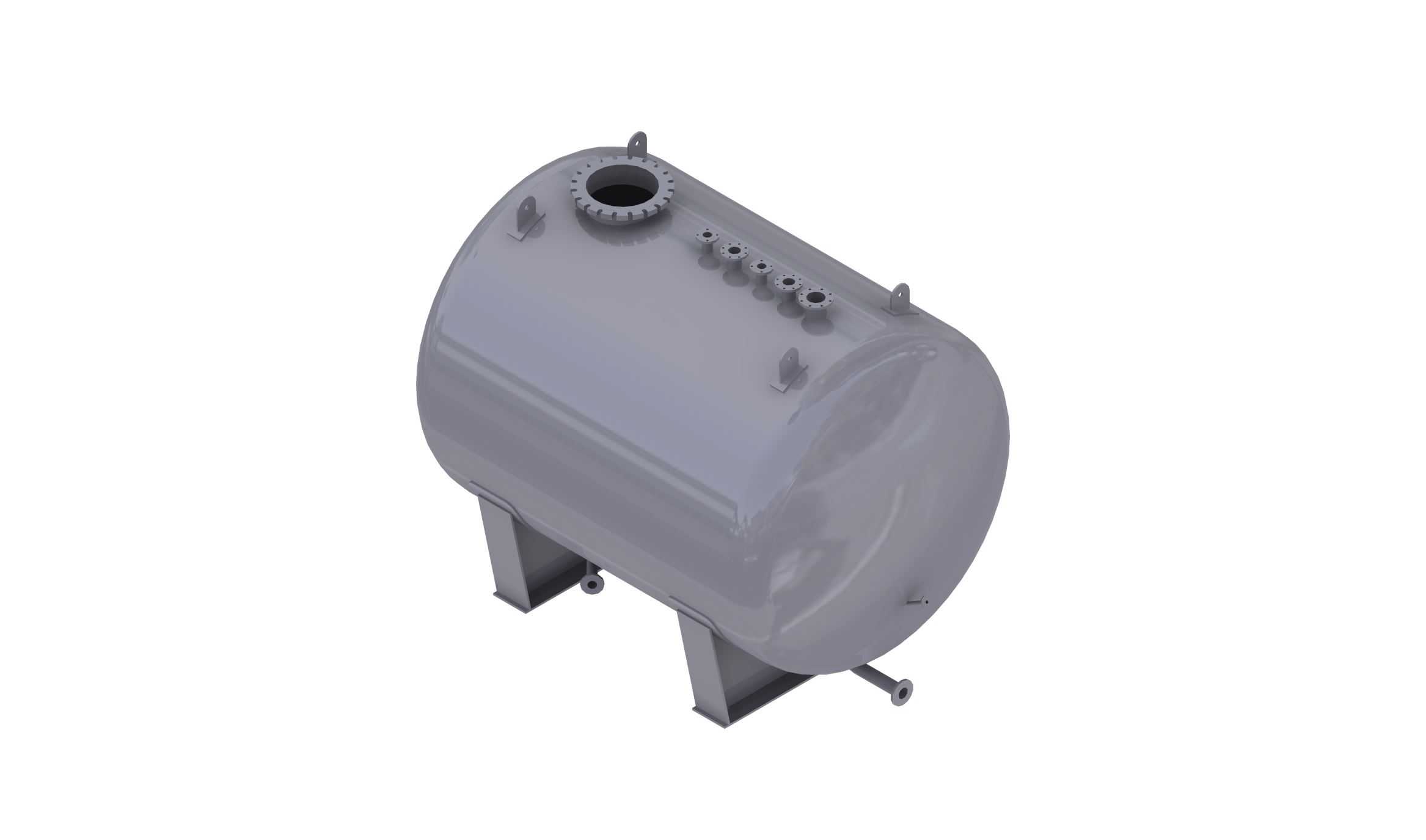

50立方球形封头卧式鞍座支撑容器结构

这类带球形封头的卧式鞍座容器，多应用于化工、食品加工、油气储运领域的常压或低压介质存储工序，也可作为中间缓冲罐衔接上下游工艺管线，在厂区集中供料、废水暂存、成品周转环节承担核心存储功能。设计阶段首先要匹配50立方的有效容积要求，筒体段采用等径直筒结构，两端配置100:06标准椭圆封头？不对，是球形封头，球形封头的受力特性优于椭圆封头，在同等壁厚下能承受更高的内压载荷，因此在设计时会根据介质工作压力调整封头与筒体的连接焊接坡口形式，保证环缝处的应力过渡平缓，避免应力集中带来的疲劳失效风险。鞍座支架的布局采用双鞍座支撑形式，固定端与滑动端的设计区分是这类卧式容器的关键，固定鞍座设置在靠近容器重心的一侧，通过地脚螺栓与基础刚性连接，限制容器的轴向与径向位移，滑动端鞍座则预留轴向滑移间隙，适配容器在温度变化下产生的热胀冷缩变形，避免热应力拉扯支座焊缝或基础结构。筒体上的接口布局充分考虑现场操作与管线对接需求，端侧设置大口径人孔，方便检修人员进入内部开展清理、探伤作业，筒体侧面沿轴向排布多组不同口径的工艺接管，分别对应进料、出料、排气、液位检测、温度压力监测的功能需求，每个接管的伸出长度都匹配现场保温层厚度与法兰安装操作空间，避免后续管线安装时出现干涉。容器外壁设置的多组吊耳结构，分别适配设备吊装就位、检修翻转的受力需求，吊耳的焊接位置经过重心核算，保证吊装过程中设备保持水平姿态，避免筒体局部受力变形。从安装边界来看，这类卧式容器的安装需要提前核算基础承载能力，鞍座下方的基础垫板要保证水平度偏差在允许范围内，筒体就位后需要调整滑动端的间隙，预留足够的热膨胀滑移量，同时所有外接管线要设置柔性补偿段，避免管线载荷直接作用在容器接管上造成焊缝开裂。在建模过程中，这类结构需要重点处理封头与筒体的相贯线过渡、鞍座与筒体的包角贴合面、接管与筒体的开孔补强结构，每一处细节都要匹配实际加工工艺要求，比如鞍座的包角通常采用120度标准包角，保证支撑应力均匀分布在筒体壁面，避免局部压应力过大造成筒体失稳。
