管道配套刚性斜向支撑连接构件

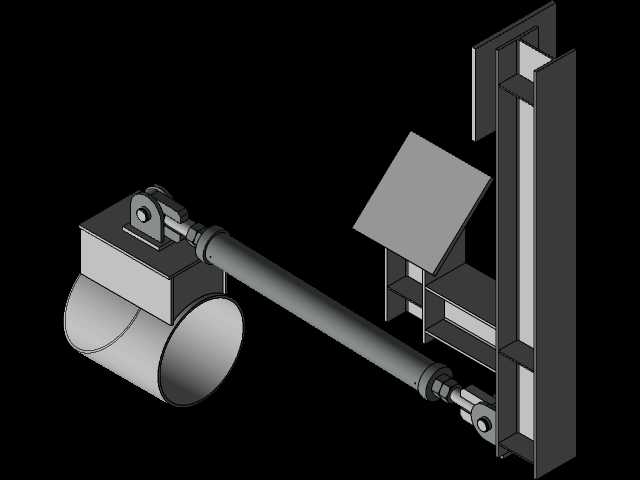

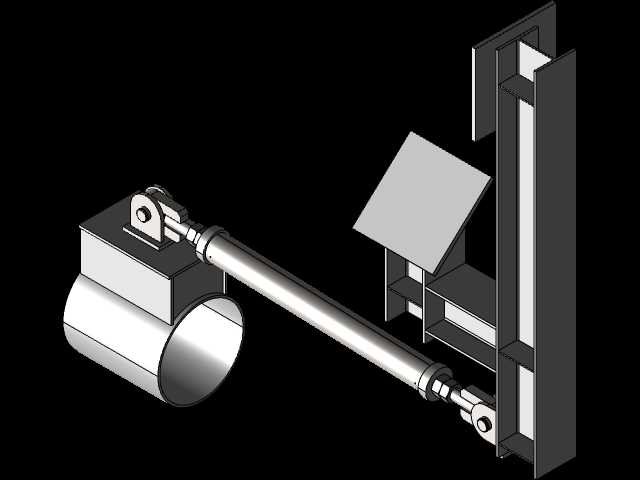

这类刚性支撑构件多用于工业管线布设场景，在大口径工业管道、工艺输送管线的侧向加固作业中承担核心传力作用，区别于柔性补偿类支撑，它能直接抵消管线运行中产生的径向晃动、偏心载荷，避免管道接口因长期振动出现密封失效、焊缝开裂的问题。从结构设计逻辑来看，构件两端采用铰接式连接座，一端适配管道外壁的弧形贴合面，安装时可直接卡覆在管道圆柱外壁，配合抱箍类紧固件完成固定，无需在管道本体额外焊接支座，能减少对管线母材的应力破坏；另一端的连接座适配垂直布设的钢结构支撑立柱，连接座预留的螺栓孔位可沿立柱的安装面做小幅位置调整，适配现场安装时的尺寸偏差。中间的支撑管体采用厚壁无缝管材加工，两端通过螺纹副与铰接座连接，安装过程中可通过旋转管体微调整体支撑长度，抵消土建施工、管线布设带来的间距误差，调整到位后可通过锁紧螺母锁死位置，避免运行过程中出现螺纹松脱。设计时需重点校核铰接点的转动角度范围，确保管道出现热胀冷缩位移时，铰接座能跟随小幅转动，不会出现卡别、硬顶的情况，同时管体的长径比控制在合理区间，避免支撑过长出现失稳弯曲，过短则无法预留足够的调整余量。安装边界方面，管道侧的弧形贴合面曲率需匹配对应管道的外径，保证接触面积足够分散支撑反力，不会造成管道局部压痕变形；立柱侧的连接座需贴合H型钢或槽钢的翼缘平面，螺栓孔间距适配常规型钢的安装孔位标准，无需现场二次扩孔。整个构件的受力路径清晰，管道侧的载荷通过铰接座传递到管体，再经另一端铰接座传递到支撑钢结构上，所有传力面均做了铣平处理，减少接触应力集中，铰接销轴采用耐磨钢材加工，表面做硬化处理，降低长期转动带来的磨损量，适配长期户外或工业厂房内的运行环境，可在不改动原有管线主体结构的前提下，快速完成支撑加固作业，提升管线系统的整体运行稳定性。
