直径20mm单卡箍紧固连接件结构设计

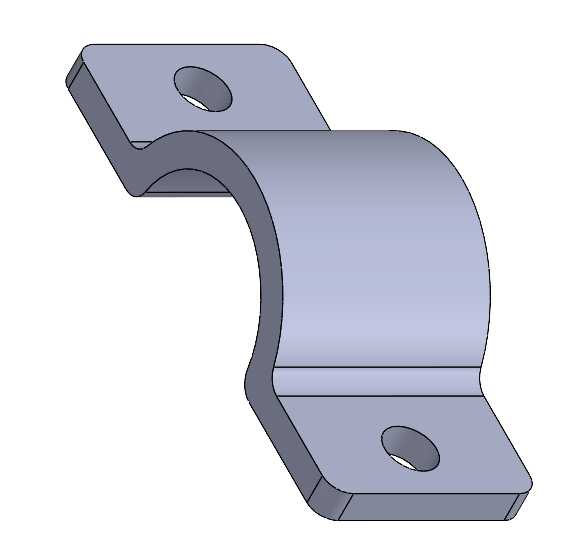

这款单卡箍的核心适配场景集中在小直径管路的固定作业中，日常在气动回路布设、小型液压管路排布、低压流体输送管线安装、设备内部线束与硬质管路的定位场景里都能见到这类结构的身影。不同于双侧螺栓锁紧的双卡箍结构，这款单卡箍采用单侧弯折一体成型的结构，两个安装耳片分别向上下两侧延展，每个耳片上预留一个标准安装通孔，安装时仅需穿过单组螺栓配合螺母完成锁紧，作业效率比双卡箍提升近一倍，尤其适合安装空间局促、无法双侧操作螺栓的设备内部走线走管场景。从结构设计逻辑来看，整体采用等厚金属板材冲压弯折成型，中间的弧形抱紧面严格按照20mm直径的圆柱面做曲率匹配，抱紧时弧面与被固定管件的外壁可以实现大面积贴合，避免局部应力集中压伤薄壁管件，同时能保证足够的抱紧摩擦力，防止管路在设备运行振动过程中出现窜动、移位。两个安装耳片与中间弧形段的过渡位置做了平滑的圆弧弯折处理，没有直角应力集中结构，在长期受振动载荷、锁紧拉力的工况下，过渡位置不会出现应力开裂的问题，耳片的平面度在冲压成型后做了校平处理，保证安装时螺栓锁紧后耳片与安装基面完全贴合，不会出现单侧翘起导致的锁紧力不足问题。从安装边界尺寸来看，中间弧形段的内径严格控制在20mm，适配外径19-21mm的各类硬质管材、圆杆类零件的固定，两个安装孔的中心距根据弧形段的弯折半径做了匹配设计，安装时螺栓穿过耳片孔后，不会与中间抱紧的管件产生空间干涉，耳片的外轮廓尺寸做了收窄处理，整体安装占用的横向空间更小，在密集排布管路的场景下，相邻卡箍之间不会出现安装干涉。这类卡箍的实际使用过程中，不需要额外的配套辅件，仅需搭配对应规格的螺栓、螺母与平垫，即可完成安装固定，锁紧时可以根据被固定件的材质调整锁紧力矩，固定薄壁塑料管路时可以适当降低力矩避免压裂管壁，固定金属管路时可以加大锁紧力矩保证固定可靠性，一体成型的结构没有额外的拼接焊缝、连接铆钉，整体结构强度更稳定，在常规的工业设备运行振动环境下，不会出现结构松脱、断裂的问题，适合批量应用在各类中小型设备的管路装配环节，降低装配环节的零件管理成本与作业耗时。
