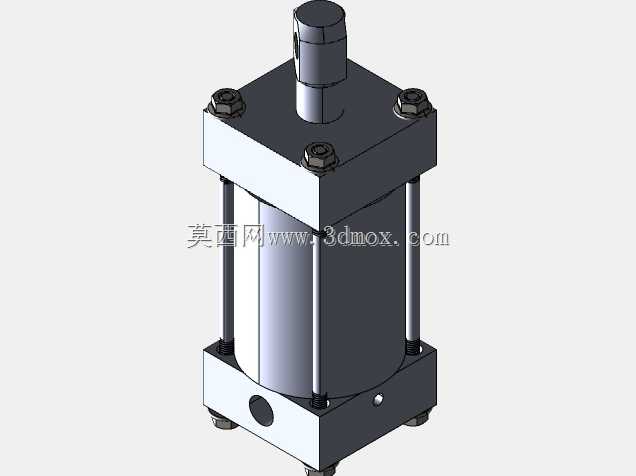

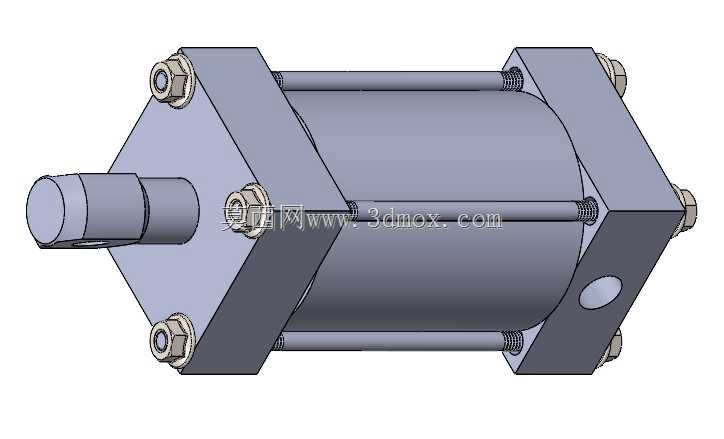

小型标准拉杆式气动气缸三维结构

　　这款小型拉杆式气动气缸，是气动回路里最常见的直线执行元件，在轻工装配、电子元器件分拣、小型工装夹具动作、包装线推料工位都有极高的出镜率，但凡需要短行程直线往复推压、顶升、夹紧动作的紧凑工位，这类小缸径气缸都是选型清单里的优先项。

　　从结构设计逻辑来看，这款气缸采用经典的四拉杆锁紧结构，前后端盖通过四根对称布置的金属拉杆拉紧固定，配合端盖与缸筒之间的静密封，保证缸筒内腔的压缩空气压力不会出现泄漏，这种结构的优势在于拆装维护十分便捷，当密封件出现磨损需要更换时，只需松开拉杆端部的锁紧螺母，即可拆分端盖、缸筒与活塞组件，不需要复杂的专用工装，车间日常维护的效率很高。缸体本身采用方形端盖设计，相比圆形端盖的气缸，方形结构在安装时可以直接靠安装面定位，不需要额外加装抱箍附件，不管是直接通过端盖的通孔做轴向安装，还是搭配侧面安装脚座做径向固定，都能获得更稳定的安装刚性，不会因为活塞杆反复动作带来的侧向力导致安装位松动。

　　活塞杆部分采用伸出端光轴设计，端部预留了外螺纹接口，可以根据实际工位需求连接浮动接头、推板、压头这类执行端配件，活塞杆与前端盖之间搭配了导向环与防尘圈，既可以保证活塞杆伸出收回时的同轴度，避免出现别劲卡滞的问题，也能阻挡车间环境里的粉尘、切削碎屑进入缸筒内部，延长内部密封件的使用寿命。缸筒采用硬质阳极氧化的铝合金材质，内壁做了镜面抛光处理，活塞上的密封圈在缸筒内壁滑动时摩擦阻力更小，动作响应速度更快，同时铝合金材质的缸体自重更轻，在移动工装、机械手末端这类对负载重量敏感的场景下使用，不会给驱动端带来额外的重量负担。

　　从安装边界来看，这款小型气缸的整体外形方正，四根拉杆对称分布在端盖四角，安装孔位的中心距遵循通用气动元件的安装尺寸标准，不需要单独定制安装板，直接选用市售的标准气缸安装附件即可完成装配，不管是水平安装做横向推料动作，还是垂直安装做顶升压紧动作，都能保证受力均匀。气缸的进出气口布置在后端盖的侧面，接口为标准内螺纹，可以直接连接快插气动接头，接通气源后通过换向阀控制压缩空气的进出方向，就能实现活塞杆的伸出与收回动作，当压缩空气从后端盖气口进入缸筒无杆腔时，气压推动活塞带动活塞杆向外伸出，输出额定的推压力；当压缩空气切换到前端盖气口进入有杆腔时，就会推动活塞带动活塞杆收回，完成一个动作循环。

　　在实际选型应用中，这类小型气缸的输出力可以根据工作气压进行匹配计算，常规0.5-0.7MPa的工厂气源压力下，足够应对小型零件的夹紧、薄型工件的推料、工装定位销的顶升这类负载不大的动作需求，相比电动推杆这类执行元件，气动气缸的动作速度更快，响应时间更短，而且在频繁往复动作的工况下不会出现电机过热的问题，长期运行的稳定性更有优势。设计建模过程中，所有配合面的尺寸公差都按照气动元件的通用公差要求设定，端盖与缸筒的配合止口、活塞杆与导向套的配合间隙、密封槽的尺寸深度都经过反复校核，既保证装配时的顺畅度，也不会因为间隙过大导致密封失效。同时模型还原了端盖上的锁紧螺栓、拉杆的端部结构、活塞杆的细节特征，不管是用来做设备整体装配的干涉检查，还是做气动回路的动作模拟，都能直接复用，不需要再对模型结构做额外的修整。
