BSP1/8英寸液压缸活塞端部连接配件

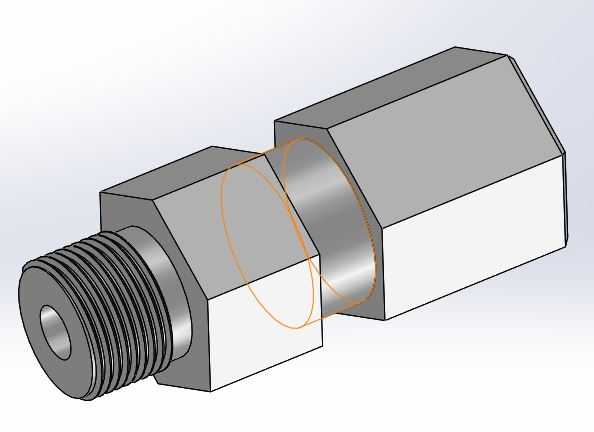

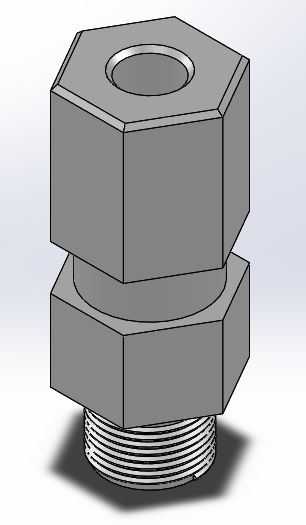

在液压系统的管路布设场景中，这类BSP1/8规格的端部连接件是液压缸活塞侧油路对接的核心基础零件，日常多见于小型液压站、工装夹具液压回路、微型液压执行元件的外接油口位置，承担着管路硬管/软管与液压缸本体油口的密封对接、油路导通功能，避免带压液压油在接口位置出现渗漏、泄压问题，保障液压回路的压力传递稳定性。从结构设计来看，零件采用双六角柱体加中部过渡环的外形结构，上下两段六角结构分别适配不同规格的扳手施力位，安装时可分别对两端施加扭矩，避免安装过程中出现跟转问题，下部的外螺纹段直接旋入液压缸活塞端的对应内螺纹油口，上部的内螺纹孔则用于对接外接液压管路的接头，中部的环形凸台一方面作为螺纹旋入的限位结构，控制螺纹旋合深度，避免旋入过深顶碰液压缸内部流道，另一方面也为密封件的安装预留了压紧空间，可搭配组合密封垫圈实现端面静密封，适配常规矿物液压油的工作介质环境。设计过程中需要重点把控螺纹的同轴度公差，上下螺纹的同轴度偏差需控制在0.05mm以内，避免安装后出现管路偏斜、附加应力集中的问题，六角结构的对边尺寸严格遵循对应螺纹规格的扳手空间标准，保证常规开口扳手、套筒扳手均可顺利施力，不会出现扳手打滑、棱角磨损的情况。从安装边界来看，零件整体轴向长度较短，径向最大尺寸为下部六角的对边宽度，安装时仅需在液压缸油口周边预留对应扳手活动的空间即可，不需要额外的大尺寸安装避让位，适合在布局紧凑的小型液压回路中使用，不会和周边的管路、阀件产生干涉。这类接头的流道孔径匹配1/8英寸BSP螺纹的通流能力，可满足小流量液压回路的通油需求，工作压力覆盖常规中低压液压系统的使用范围，在实际选型时需要注意和对接管路的螺纹规格匹配，同时确认密封形式的适配性，避免因螺纹标准差异导致密封失效。
