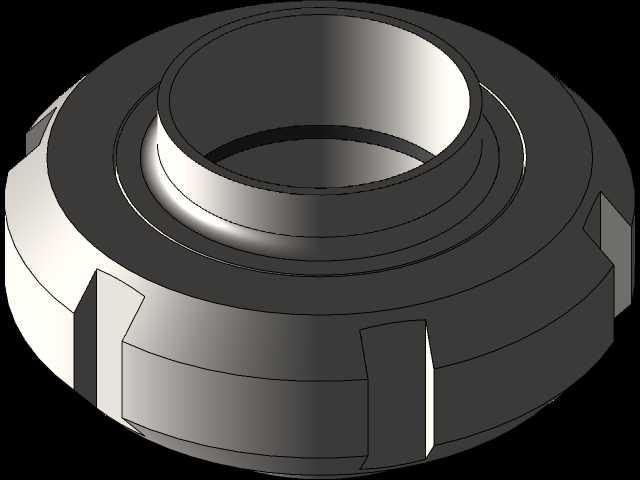

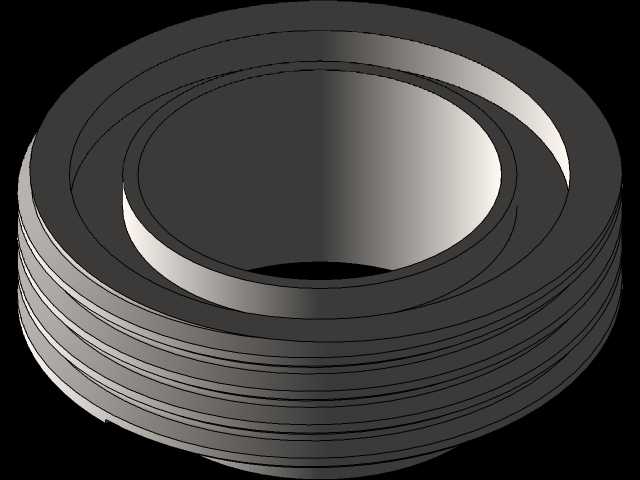

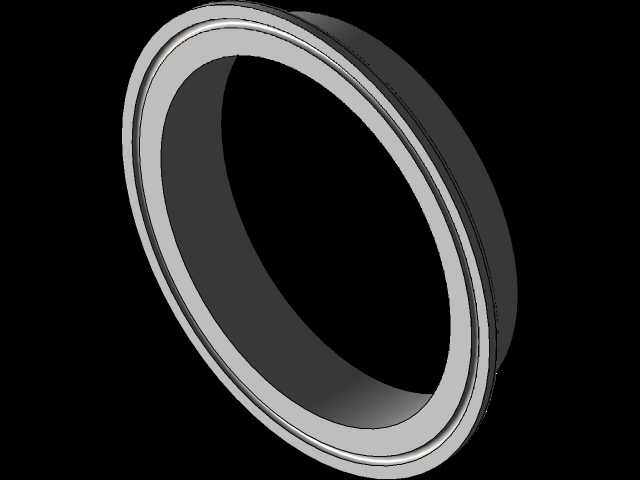

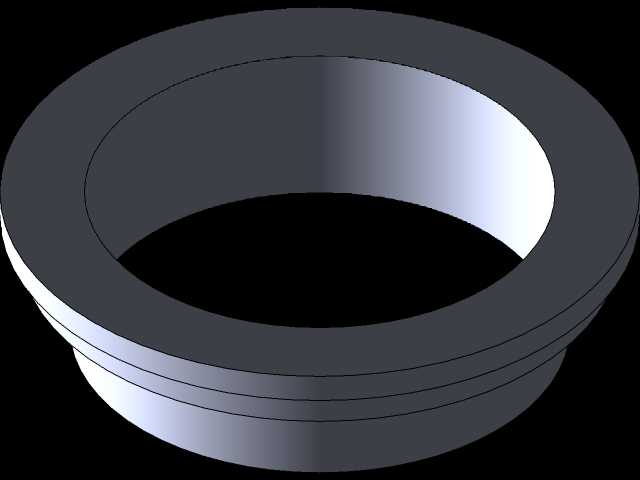

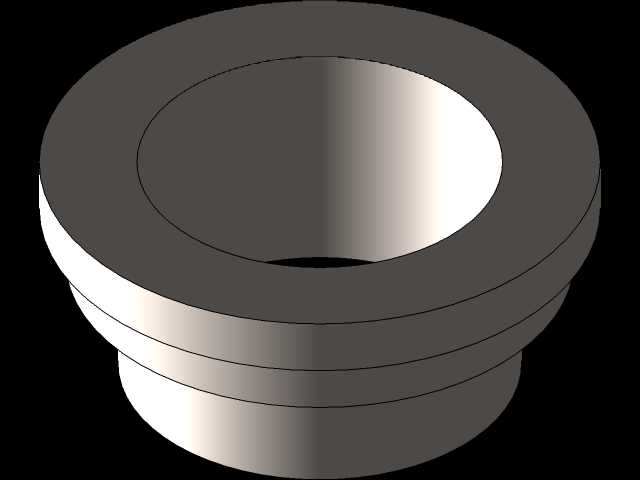

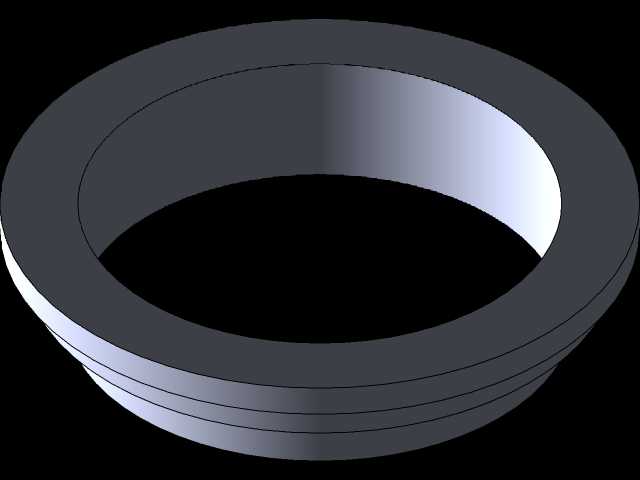

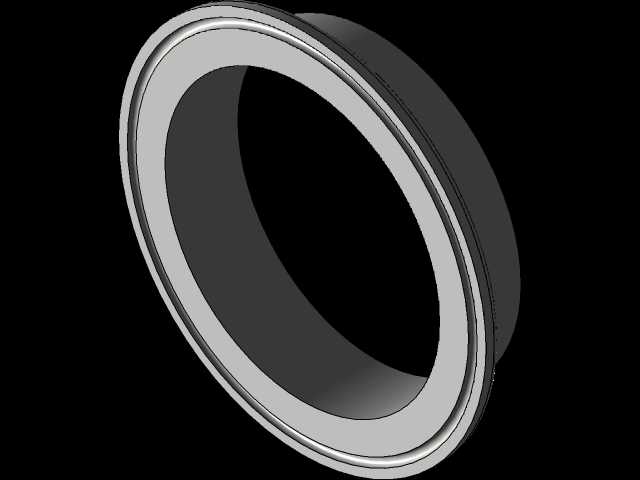

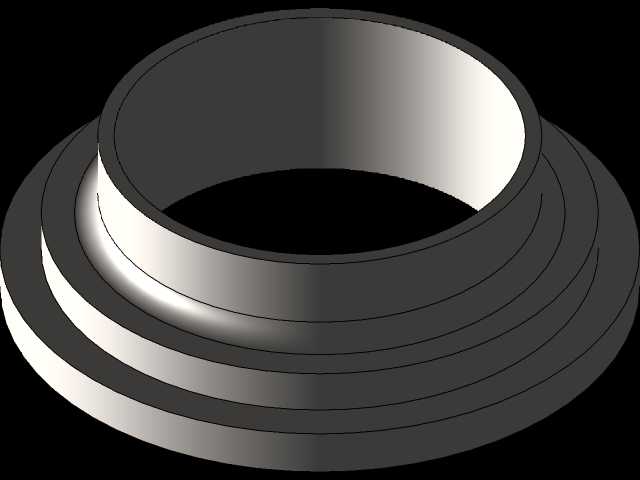

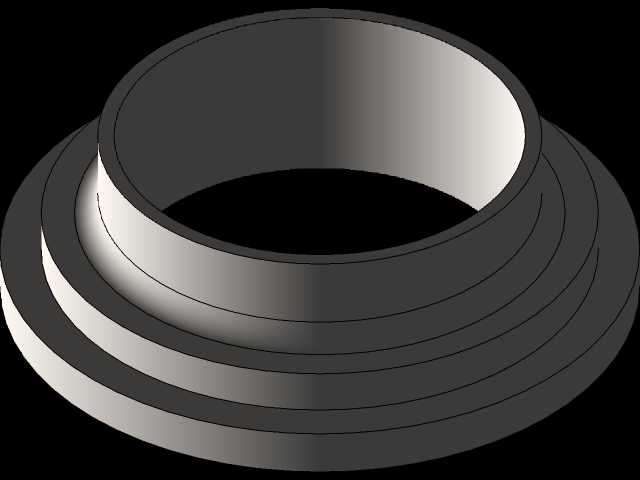

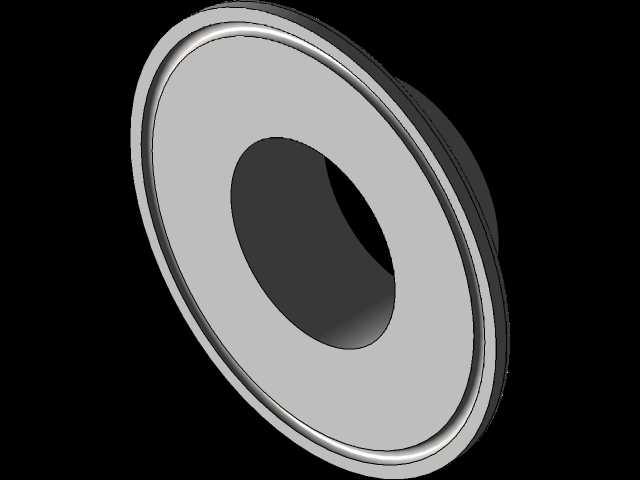

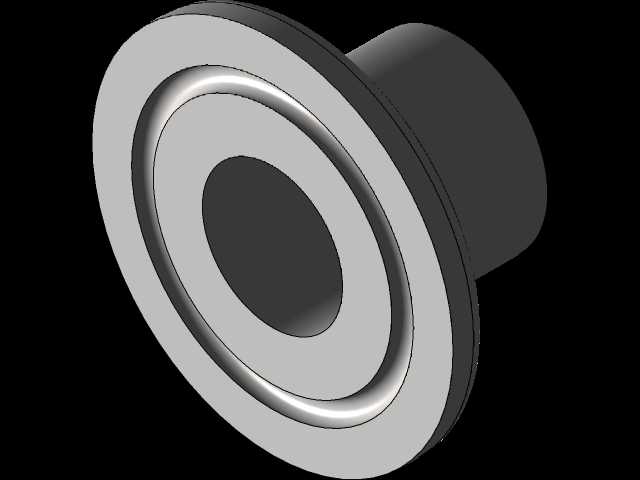

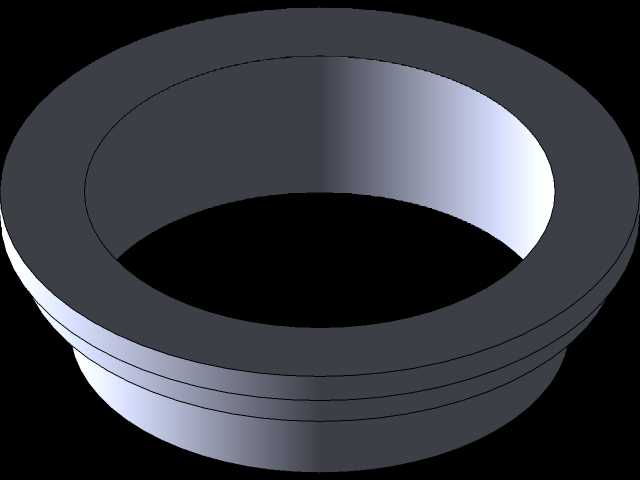

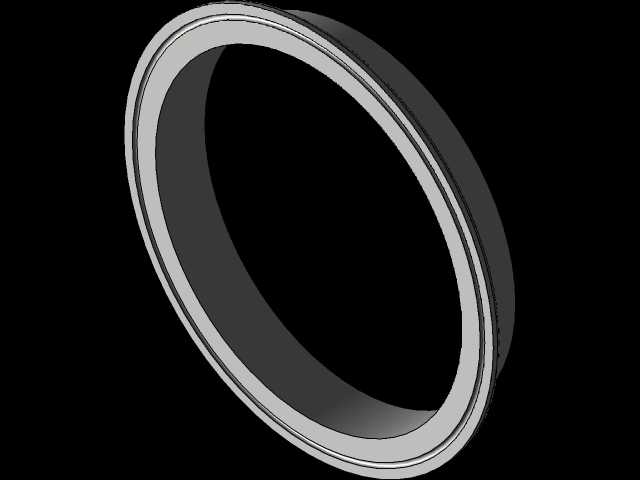

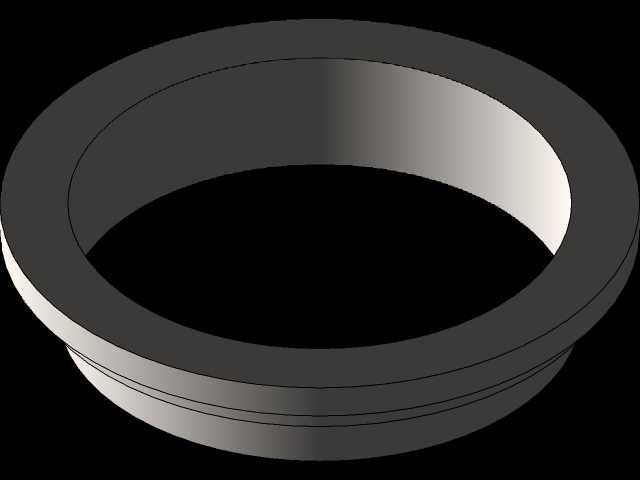

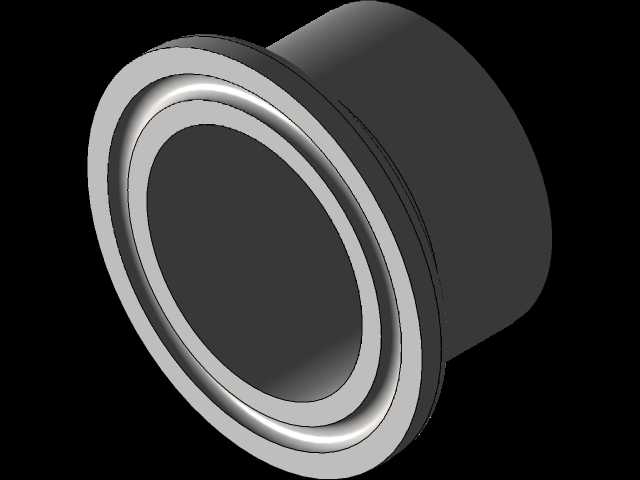

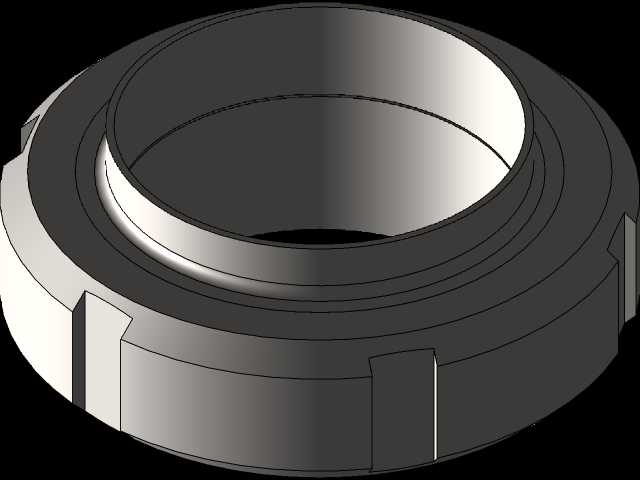

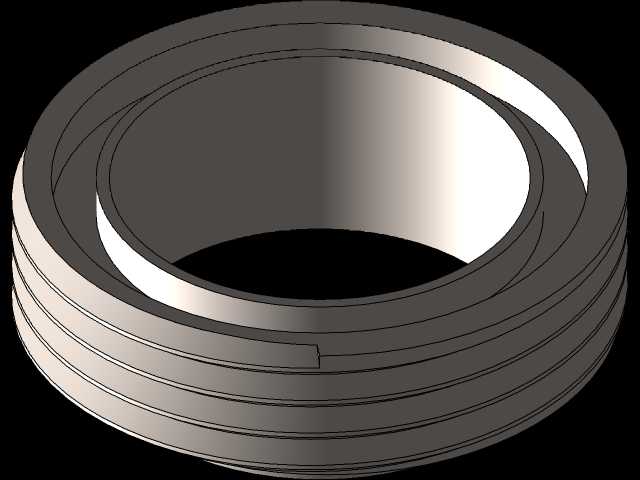

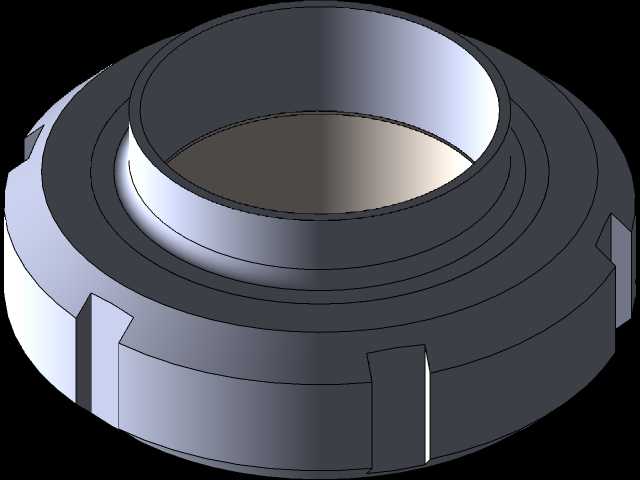

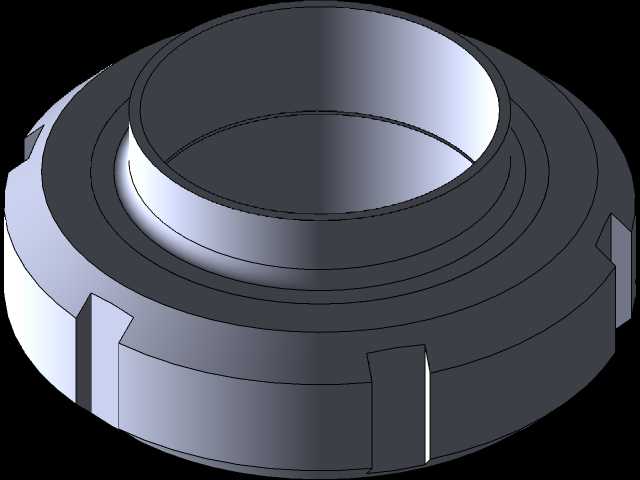

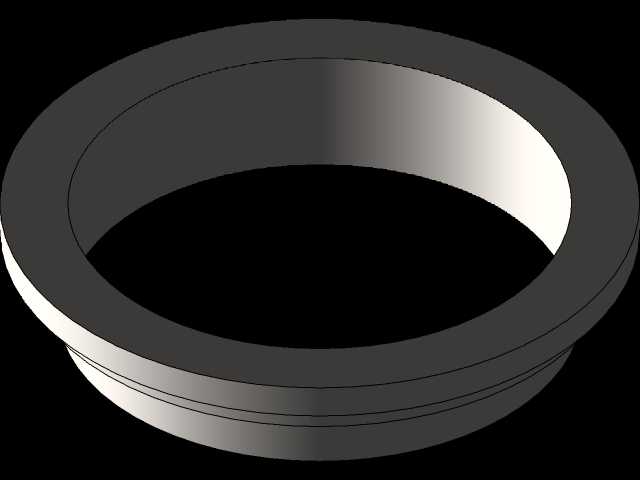

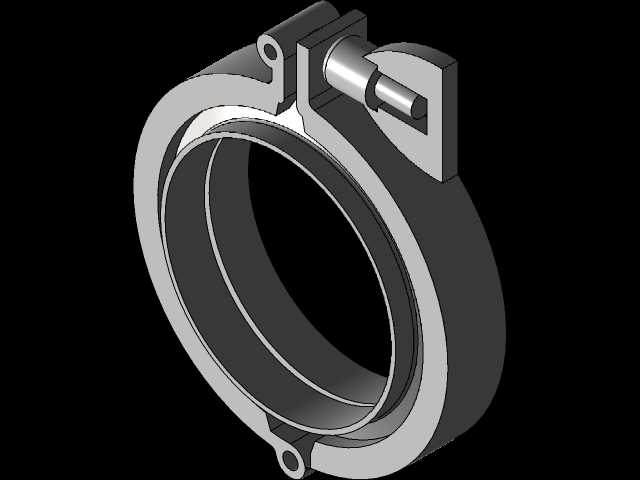

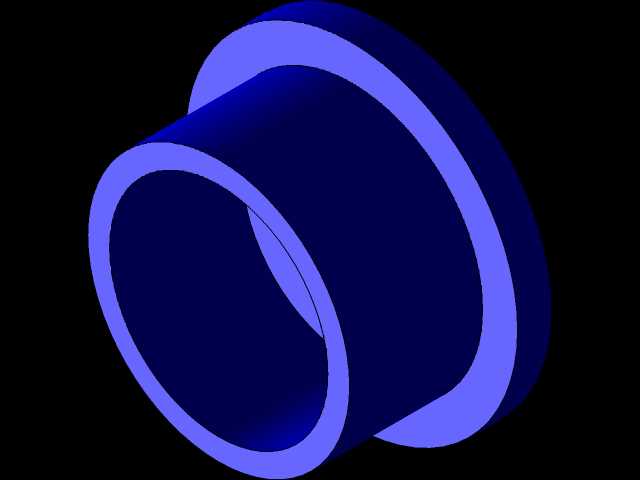

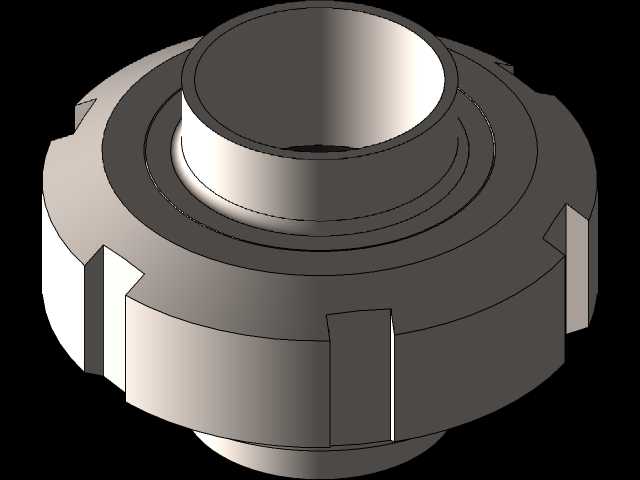

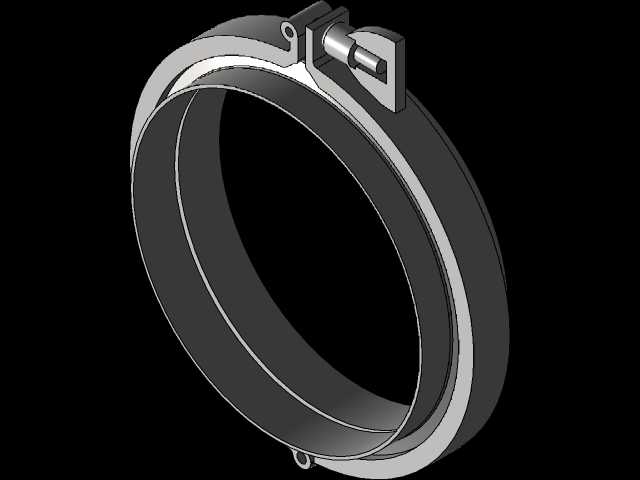

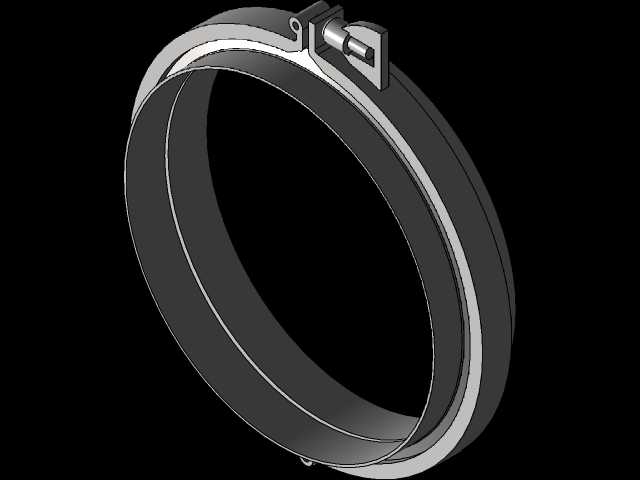

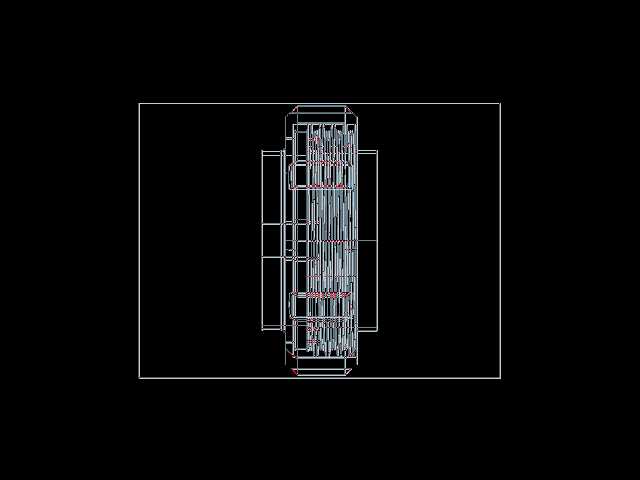

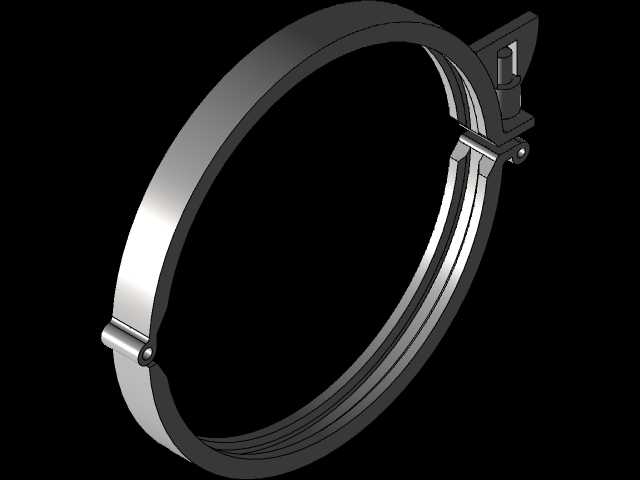

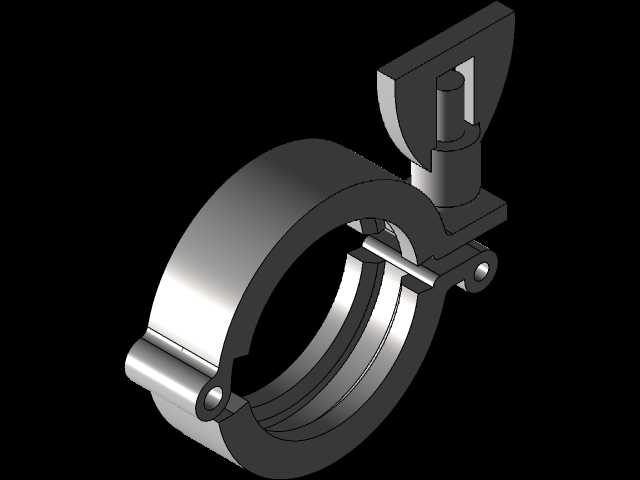

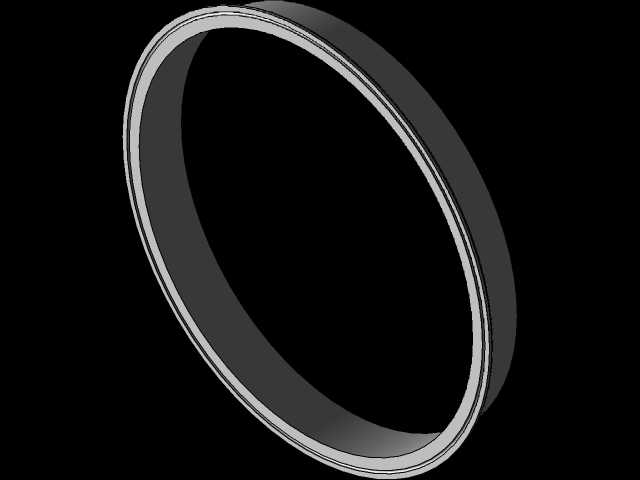

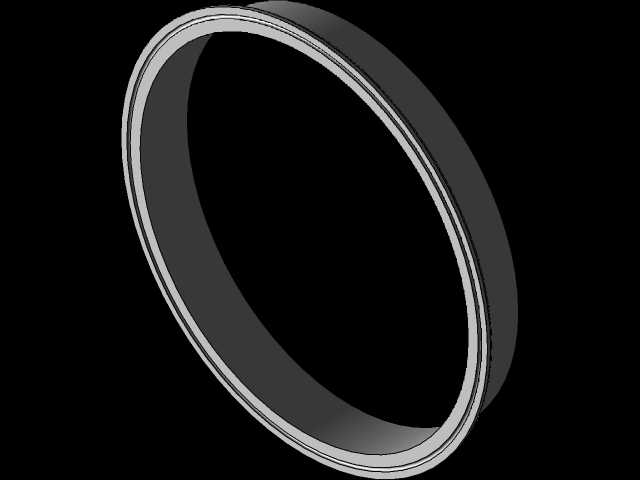

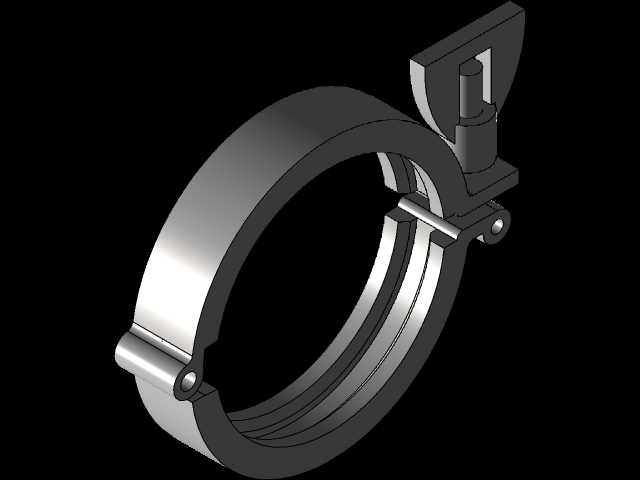

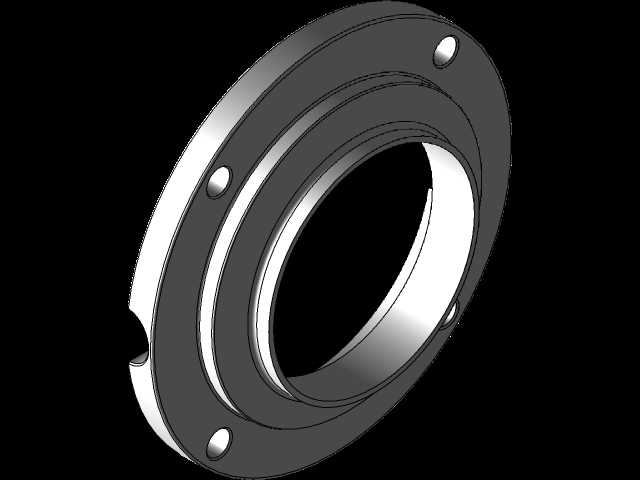

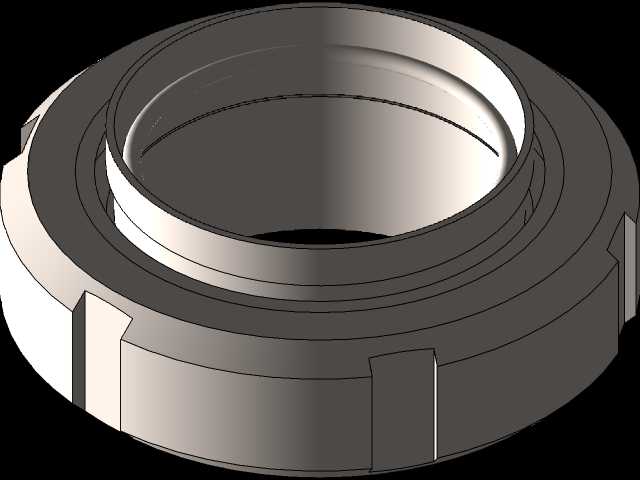

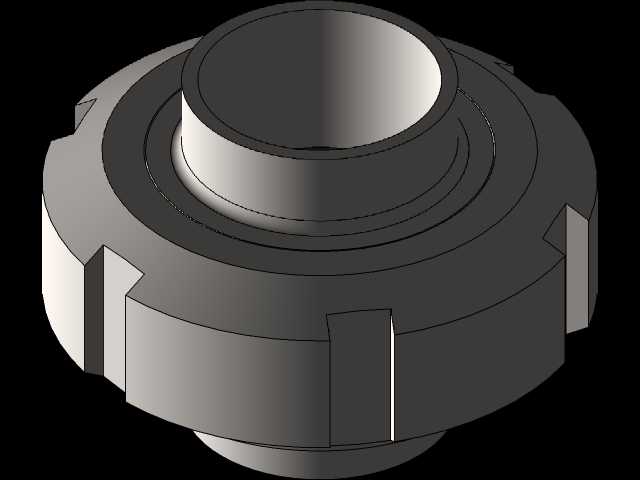

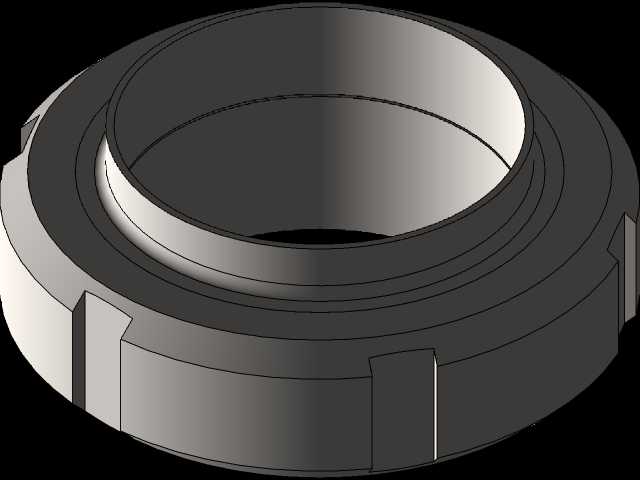

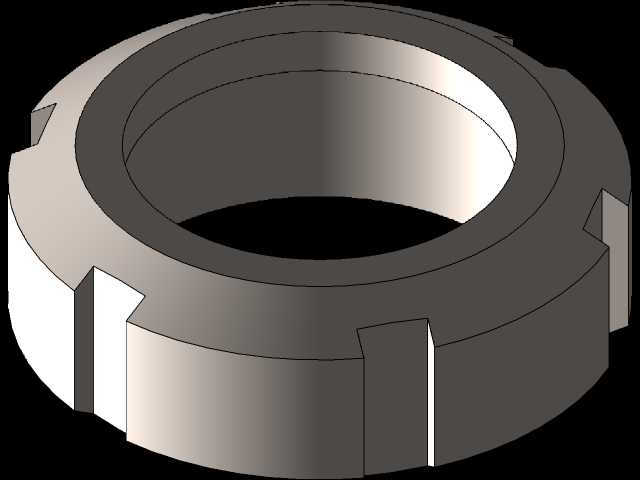

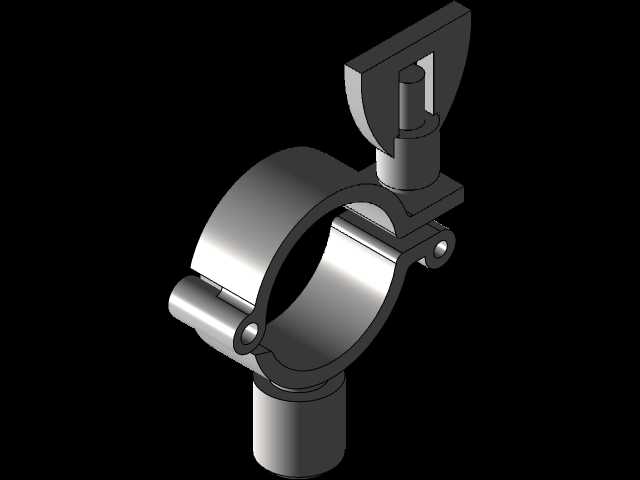

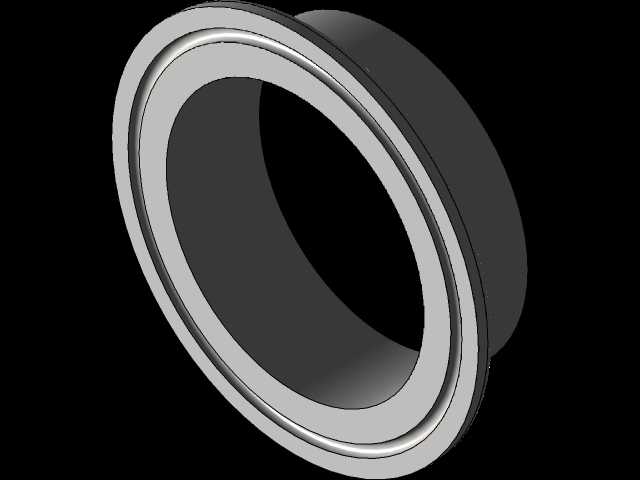

多层台阶式法兰密封连接环结构

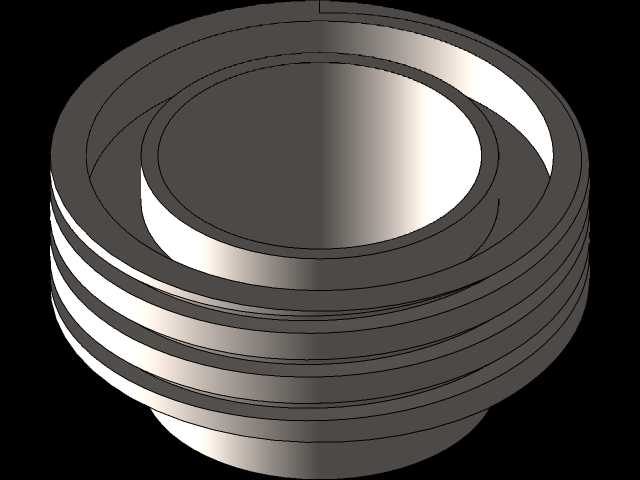

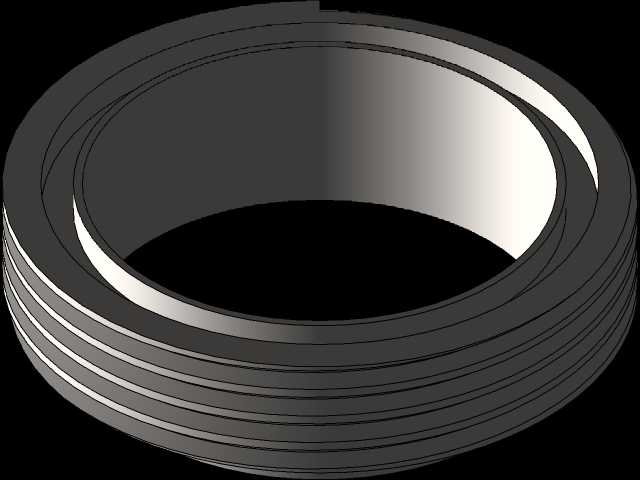

这类带多层台阶的环形密封连接结构，常应用在给排水管路、卫浴给排水系统、低压流体输送管线的接口位置，承担管路对接处的静密封与轴向定位作用，适配硬质PVC、铸铁、陶瓷类管路的承插式连接场景，在民用建筑给排水、卫生洁具出水端、小型水处理设备管路接口中十分常见。从结构设计逻辑来看，多层同心台阶的设置并非单纯的造型区分，每一层台阶的外径差都对应不同公称通径管路的承插内径公差，安装时可根据对接管路的实际内壁尺寸，选择适配的台阶层级压入，无需额外加工变径接头，能减少现场安装的配件种类，降低管路改接的适配成本。环形主体的壁厚沿轴向呈梯度变化，靠近法兰翻边的位置壁厚最大，可承担接口处螺栓压紧或卡箍锁紧带来的径向挤压力，避免压紧过程中结构开裂；向内延伸的薄壁段则带有一定的形变余量，当管路存在微小的轴向错位或角度偏差时，薄壁段可产生微量弹性形变补偿安装误差，保证密封面的贴合度不会因安装偏差出现间隙。结构的密封面设置在每一层台阶的轴向端面上，安装时配合橡胶密封圈或密封胶，可在0.6MPa以下的水压工况下保持稳定密封，不会出现渗漏问题。从安装边界来看，最外侧法兰翻边的外径大于所有台阶段的外径，安装后翻边会卡在管路接口的端面外侧，起到轴向限位作用，避免连接环被流体压力推入管路内部造成堵塞；最内侧的通孔通径与对接管路的公称通径保持一致，内壁做了平滑过渡处理，不会在接口处形成流道突变，减少流体经过时的阻力与紊流产生，也能避免杂质在接口位置沉积造成堵塞。建模过程中，这类结构优先采用旋转凸台的方式生成主体轮廓，台阶处的过渡圆角需要根据实际承压需求设置，过小的圆角会造成应力集中，在长期水压波动下容易出现裂纹，过大的圆角则会占用密封面的有效接触面积，降低密封可靠性。每一层台阶的轴向长度需要匹配对应管路的承插深度，过短会导致连接稳定性不足，过长则会占用管路内部的流道空间，影响流体输送效率。
