Chromalox浸入式电加热器结构设计

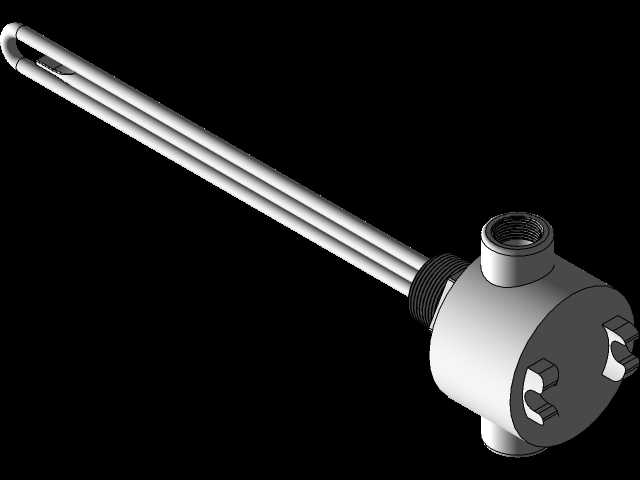

这款浸入式电加热部件主要面向小型储液罐、循环管路的流体加热场景，常见于小型水处理设备、实验温控装置、小型液压站油温维持工况，直接插入待加热介质中工作，通过接触式热交换提升介质温度，相比外置加热结构热损失更低，温度响应速度更快。从结构设计来看，核心发热段采用多根平行排布的金属加热管，管内填充铬氧化物绝缘导热介质，既保证电热丝与外壳的电气绝缘性能，又能快速将电热丝产生的热量传导至管壳，再传递给周边介质；加热管端部做了密封压合处理，避免介质渗入管内造成绝缘失效，靠近接线腔体的位置设置了螺纹安装段，可直接拧入储罐或管路的预留螺纹接口，无需额外定制安装支架，适配常规工业管螺纹规格，安装时只需保证加热段完全浸入介质以下，避免干烧即可。接线腔体采用压铸金属壳体，侧面预留了电缆进线的螺纹接口，可配套防爆格兰头或普通电缆密封接头，满足不同防护等级的布线需求，腔体内部预留了温控器、接线端子的安装空间，可根据使用需求集成过热保护元件，当加热管表面温度超过阈值时自动切断供电，避免干烧引发的设备损坏。设计过程中优先考虑了安装边界的适配性，加热管长度可根据储罐深度调整，本次建模的规格加热段长度适配100-300mm深度的小型储液腔，接线腔体的外径控制在合理范围，不会占用过多设备外部空间，进出线接口的位置避开了安装螺纹的操作空间，安装扳手拧动时不会与电缆接头产生干涉。从实际使用角度，这类加热器的功率密度经过匹配设计，针对水类低粘度介质可选用较高功率密度，针对油类高粘度介质则对应降低表面负荷，避免介质碳化结焦；建模时还原了加热管的弯折端部结构，该结构可避免加热管端部与罐壁直接接触，同时保证管内电热丝的排布均匀性，减少局部过热风险。接线腔体上的固定卡扣结构用于腔体端盖的快速拆装，日常维护时无需完全拆下整个加热器，只需打开端盖即可检查接线端子状态、更换温控元件，降低现场维护的工作量。整体结构没有冗余设计，所有外部特征都对应实际的功能需求，安装螺纹的长度经过计算，可适配不同壁厚的罐体壁面，配合密封垫圈即可实现接口处的介质密封，无需额外焊接法兰，降低了设备加工的成本与安装难度。
