呼吸机用22外径15内径转1/4NPT锥形接头

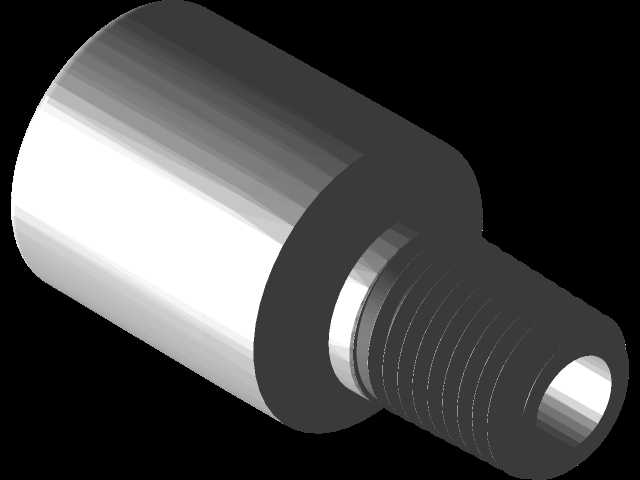

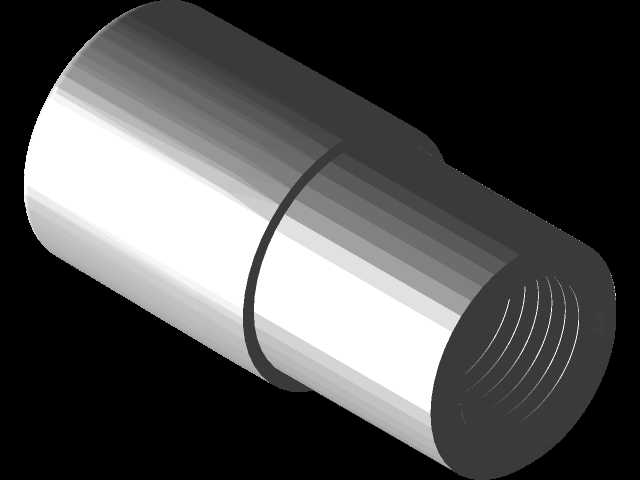

在医用呼吸支持设备的气路搭建场景中，不同规格管路、阀件的接口适配是临床装配、设备运维阶段常遇到的实际问题，这款锥形转接头正是针对这类适配需求开发的结构件，可实现22外径15内径的标准呼吸管路接口与1/4NPT螺纹接口的双向转接，支持内部气路连通或外部旁路拓展两种使用模式。从实际使用场景来看，这类接头常应用在呼吸机与外置氧源、流量传感器、湿化器旁路、测压管路的连接环节，也可用于呼吸治疗类设备的改装、维修场景，解决不同接口标准的气路组件无法直接对接的问题，避免因接口不匹配导致的漏气、气阻异常等故障，保障气路密封性与通气稳定性。设计层面，接头主体采用同轴阶梯式结构，大端为适配常规呼吸管路的锥形插接段，锥度匹配医用呼吸管路的通用插接公差，插接后可依靠管路自身弹性与锥面过盈实现密封，无需额外密封件即可满足低压气路的密封要求；小端为标准1/4NPT外螺纹段，螺纹牙型、锥度严格遵循NPT螺纹规范，可直接与对应规格的内螺纹阀件、管路接头旋合，螺纹段根部设计有退刀与限位台阶，旋合到位后台肩可抵住对接件端面，限制旋入深度，避免过度旋入导致的螺纹损伤或接口变形。尺寸边界上，接头大端外径22mm、内径15mm，适配临床常用的标准呼吸软管插接深度要求，插接段长度经过匹配验证，既保证插接后有足够的拔脱力，又不会因插入过深挤占管路通径；小端螺纹段的有效旋合长度满足NPT螺纹的密封啮合牙数要求，整体总长控制在紧凑范围内，不会在设备外侧形成过长的突出结构，避免临床使用中剐蹭管路或被外力误碰导致松脱。结构细节上，接头内部为等通径设计，流道无突变台阶，可降低气路传输过程中的局部阻力，减少通气时的湍流噪声，也避免分泌物、冷凝水在接头内部积存；外表面无尖锐棱角，插接段外锥面做光滑处理，既方便管路插拔操作，也不会割伤柔性呼吸管路的内壁，延长配套管路的使用寿命。在设备装配环节，这款接头无需专用工具即可完成安装，插接端直接推入对应管路即可，螺纹端可借助普通扳手适度旋紧，依靠NPT螺纹自身的锥度过盈实现密封，适配低压通气场景下的工作压力要求，可稳定传输呼吸支持所需的氧气、混合空气等介质，满足临床场景下的气路连接可靠性要求。
