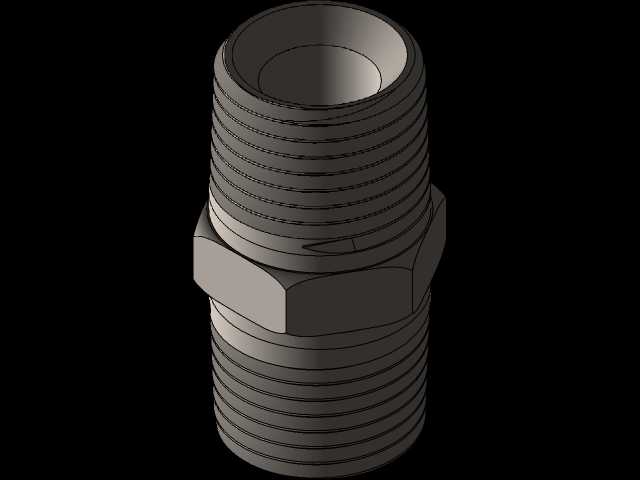

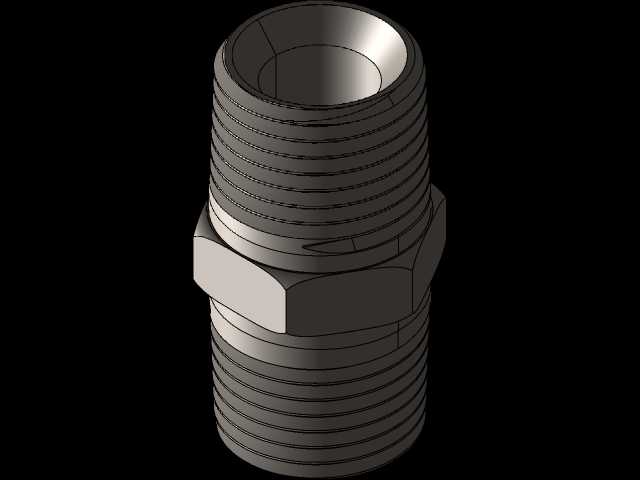

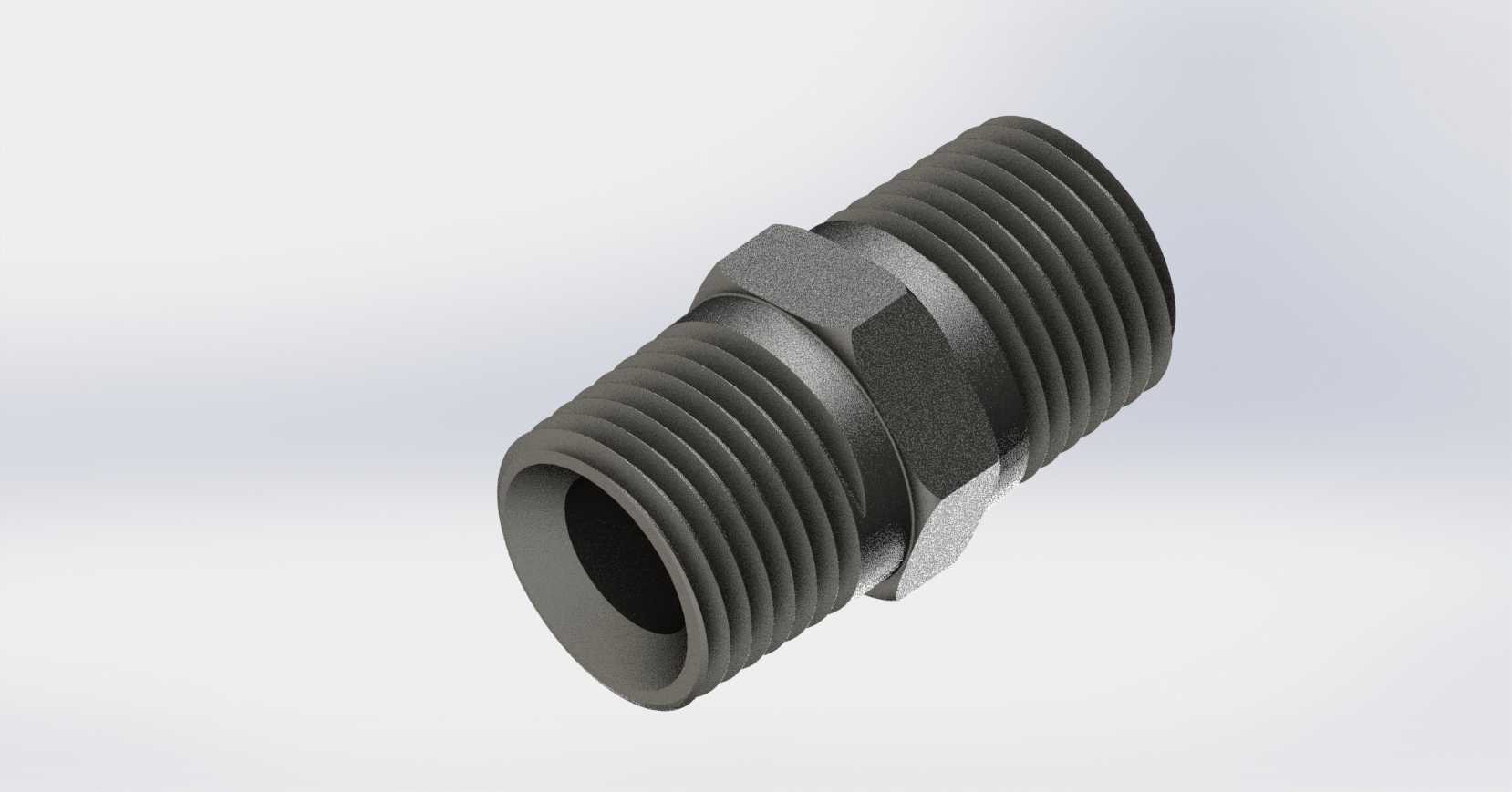

等径NPT外螺纹液压管路对接接头

这类双外丝等径管接头，在中低压液压回路、气动输送管路、工业给排水支管系统里都有极高的使用频次，核心作用是实现两段同规格锥螺纹管路的刚性对接，不需要额外变径转接，能减少管路节点的泄漏风险点。从结构设计上看，中间的六角扳拧位是核心受力结构，尺寸匹配标准活动扳手、开口扳手的夹持范围，安装时可以直接施加合规扭矩，不会因为夹持力作用在螺纹段导致牙型变形、密封失效。两端的NPT锥螺纹采用60度牙型角设计，螺纹本身自带锥度，装配时随着拧入深度增加，牙型之间的挤压变形会形成金属硬密封，多数工况下配合生料带、密封胶就能满足1.6MPa级别的管路密封要求，不需要额外加装密封垫片，能压缩安装空间占用。做三维建模的时候，螺纹段的收尾退刀结构需要严格匹配实际加工工艺，不能直接做全长度连续螺纹，否则实际生产时螺纹末端无法加工到位，会导致装配时接头拧入深度不足，出现管路虚接的问题；六角部位的棱边做了极小的倒角处理，既可以去除加工毛刺，也能避免安装时扳手打滑划伤操作人员。在安装边界上，这类接头的轴向总长度要匹配管路排布的预留间隙，六角部位的对边尺寸决定了安装时扳手的操作空间，选型时如果周边有其他管路、阀件排布，需要预留至少1.5倍对边宽度的操作空间，否则现场安装时无法施加足够扭矩，容易出现密封不严的渗漏问题。实际工况里，这类接头常用来对接液压站的出油口支管、气动系统的气源分配管路、小型设备的冷却水循环支管，因为是等径直通结构，流体经过时的局部阻力损失很小，不会造成明显的压降，适合对管路流量稳定性有一定要求的回路。建模时还需要注意螺纹的大径、中径、小径尺寸公差，NPT螺纹的锥度比例是1:16，建模时如果锥度做偏，会导致实际装配时要么拧入过松无法密封，要么拧入过紧胀裂对接的内螺纹端口，造成零件报废。另外接头的内孔通径要和两端管路的通径保持一致，不能出现内孔缩径的情况，否则会造成流体节流，在液压系统里还会引发局部油温升高的问题，长期运行会加速密封件老化。
