1/4英寸NPT双外丝液压管路接头

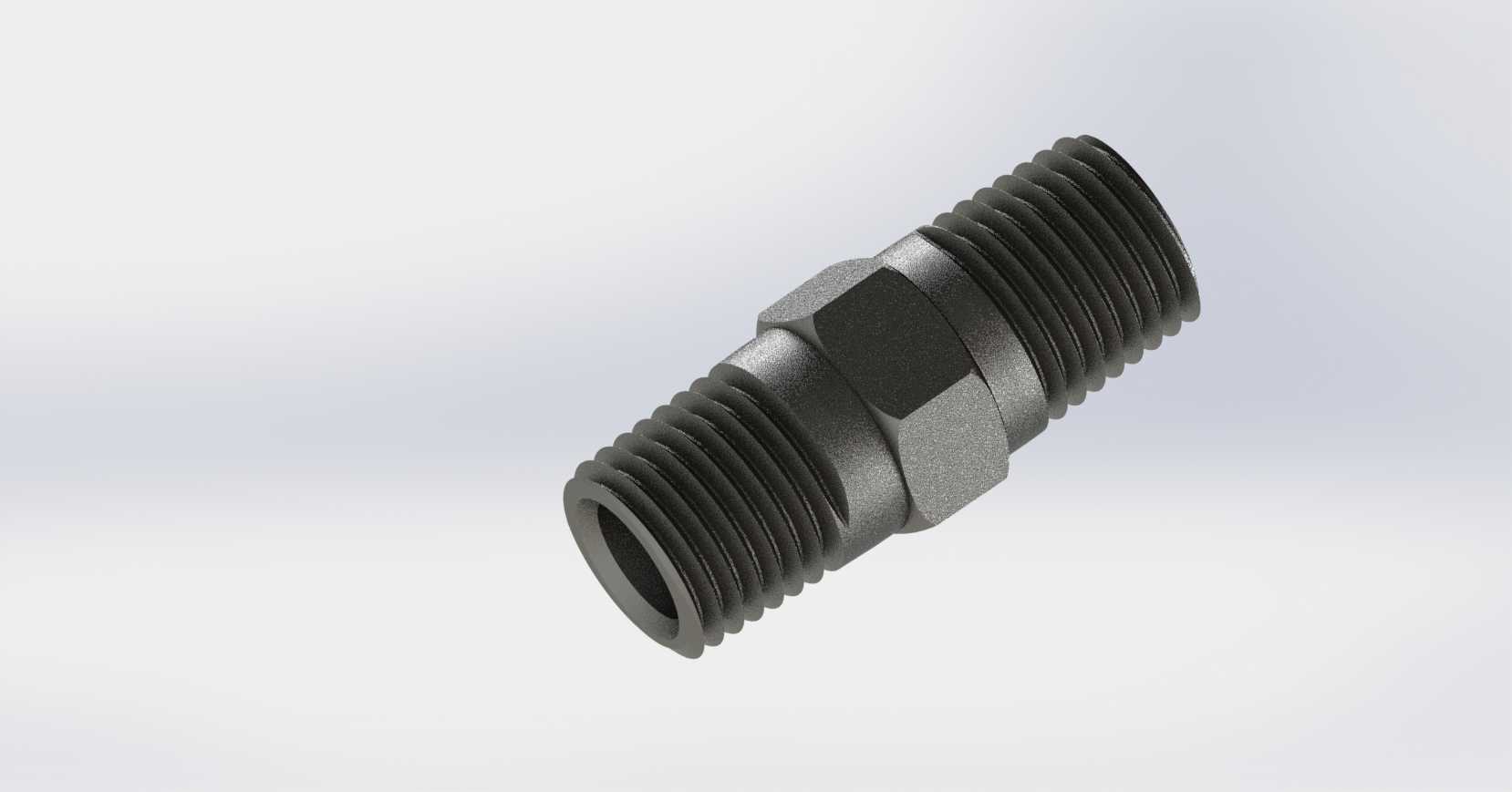

日常做液压站布管、小型气动回路改型的时候，这类双外丝等径接头是管路对接里用得极频繁的小件，别看着结构简单，选型和建模的时候稍不注意就容易出安装干涉或者密封失效的问题。这个接头两端都是1/4英寸NPT锥管螺纹，本身就是靠螺纹啮合过程中的锥面挤压实现密封，不用额外加平垫，只要缠上适量生料带或者涂合适的螺纹密封胶，就能在中低压液压、气动、常规给排水甚至部分低压工艺流体管路里实现可靠连通，适配的场景覆盖小型液压动力单元的阀块外接管路、车间压缩空气支路的延长对接、小型实验台流体管路的转接，很多时候现场布管遇到两端都是内螺纹接口的部件要直连，选这种等径对丝是成本最低、占用空间最小的方案。

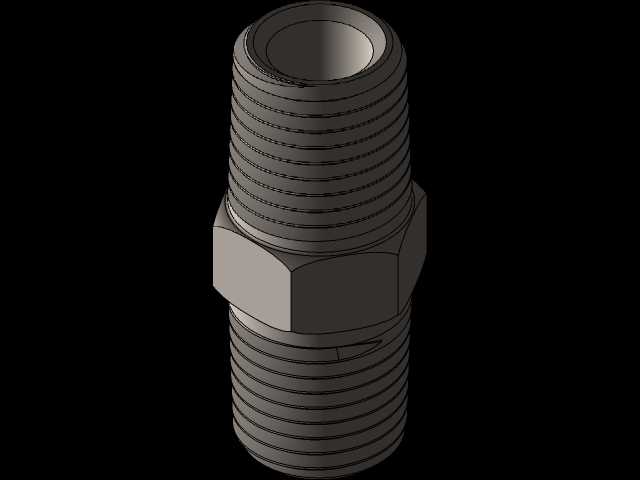

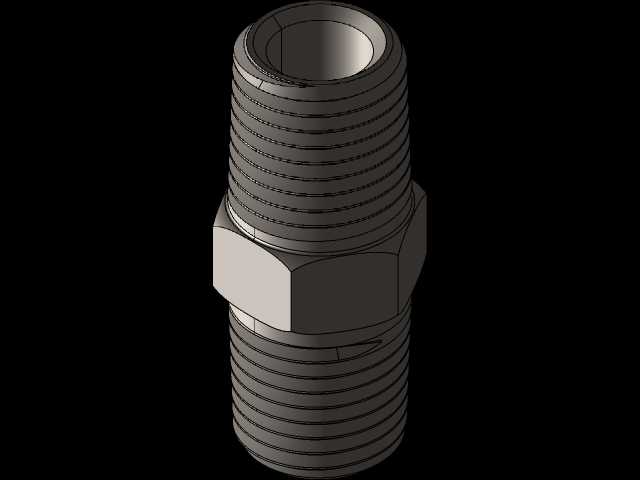

建模的时候首先要把NPT螺纹的锥度做准，1:16的锥度不能错，牙型角60度，基准平面的位置、有效螺纹长度都要符合螺纹标准，不然实际加工出来要么拧不到位密封不住，要么拧过头胀裂内螺纹的基体。中间的六角扳拧部位尺寸是按照标准扳手空间留的，对边宽度刚好适配对应规格的开口扳手或者套筒，建模的时候特意把六角的厚度做了校核，保证拧紧的时候有足够的受力面，不会因为扳拧部位太薄导致拧的时候棱角崩裂，同时六角的外接圆尺寸也做了控制，不会超出两端螺纹的外径太多，避免在密集布管的时候和旁边的管路、阀件产生干涉。

做安装边界校核的时候要注意，这类接头因为是两端外螺纹直连，安装的时候需要的回转空间是沿着接头轴向的，两端拧入内螺纹接口的深度要提前算好，总长度要匹配两个对接部件之间的间距，不能留太长导致接头两端都拧不到位，也不能太短导致螺纹啮合长度不够留下泄漏隐患。很多新手建模的时候容易忽略NPT螺纹的拧入深度差，把两端螺纹都按圆柱螺纹算长度，实际装配的时候就会出现一端拧到底另一端还露好几牙的情况，密封性能根本没法保证。另外接头的通径是和1/4NPT的标准通径匹配的，不会在接头位置产生过大的流阻，对于常规流速的液压油、压缩空气来说，压力损失可以忽略，要是用在有特殊流量要求的回路里，也可以根据实际需求微调内孔直径，但外壁厚度要保证能承受对应的管路工作压力，避免承压的时候出现破裂。

实际现场使用的时候，这类接头因为没有活动部件，只要材质选对、螺纹加工合格，基本属于免维护的连接件，平时做管路巡检的时候只要看螺纹啮合位置有没有渗漏就行，拆装也方便，只要用对应规格的扳手卡住中间的六角部位就能拧动，不会像有些异形接头那样找不到合适的扳拧位置，拆一次就把外形拧花。建模的时候把六角的棱边做了微小的倒角处理，一是避免加工的时候棱边太锋利割伤装配人员的手，二是减少边角的应力集中，就算拧紧的时候用力稍大，也不会在六角的棱角位置出现崩裂的情况。
