雕刻机用变螺距圆柱弹簧结构设计

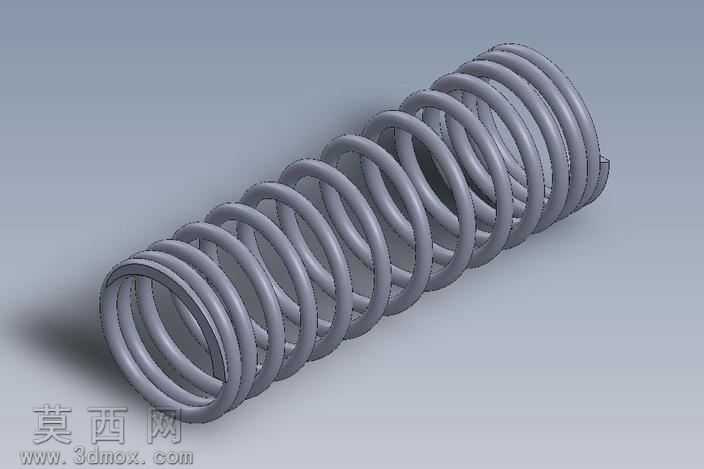

本作品为适配雕刻机工况设计的变螺距圆柱弹簧，建模阶段采用参数化设计逻辑，先通过螺旋线生成工具定义变导程路径：根据雕刻机进给缓冲、主轴压紧的实际受力需求，将弹簧两端设置为密绕段，中间段螺距逐步线性增大，既保证两端安装贴合时的支撑稳定性，又能让中间段在受载时获得渐变的刚度特性，避免等螺距弹簧受压时易出现的并圈冲击问题。建模过程中先绘制弹簧丝截面轮廓，沿变导程螺旋线路径进行扫掠生成基础实体，随后对弹簧两端的支撑圈进行磨平端面处理，保证安装时的端面贴合度，避免工作过程中出现偏载歪斜的问题。材质设定选用常规弹簧钢材质，渲染阶段赋予实体哑光金属质感，添加细微的表面磨砂纹理还原真实弹簧的加工表面状态，通过环境光遮蔽效果凸显螺旋圈之间的层次结构，清晰展示不同区段螺距的变化特征。结构设计上，该变螺距弹簧的线径、中径参数均匹配雕刻机对应安装位的尺寸要求，密绕段长度占总长度的百分之十五，既保证端部的支撑强度，又预留足够的弹性变形行程，中间变螺距段的螺距变化率经过受力仿真校验，在额定载荷下不会出现相邻簧圈提前接触的问题，刚度曲线呈现非线性特征，小载荷下刚度较低可实现柔性缓冲，大载荷下随着密绕段逐步并圈刚度上升，可提供足够的支撑压紧力，适配雕刻机加工过程中不同工况的弹性需求。设计过程中充分考虑弹簧的加工工艺性，螺旋升角控制在常规弹簧加工的合理范围内，两端磨平角度符合通用弹簧的加工标准，无需特殊定制工装即可完成量产加工，同时模型预留了参数修改接口，可根据不同型号雕刻机的安装尺寸、载荷需求快速调整线径、中径、螺距变化率等核心参数，快速生成适配不同场景的变螺距弹簧模型，整体结构无冗余特征，建模逻辑清晰，可直接用于装配验证、工程图导出以及后续的仿真分析工作。
