双管翅片式换热设备三维结构设计

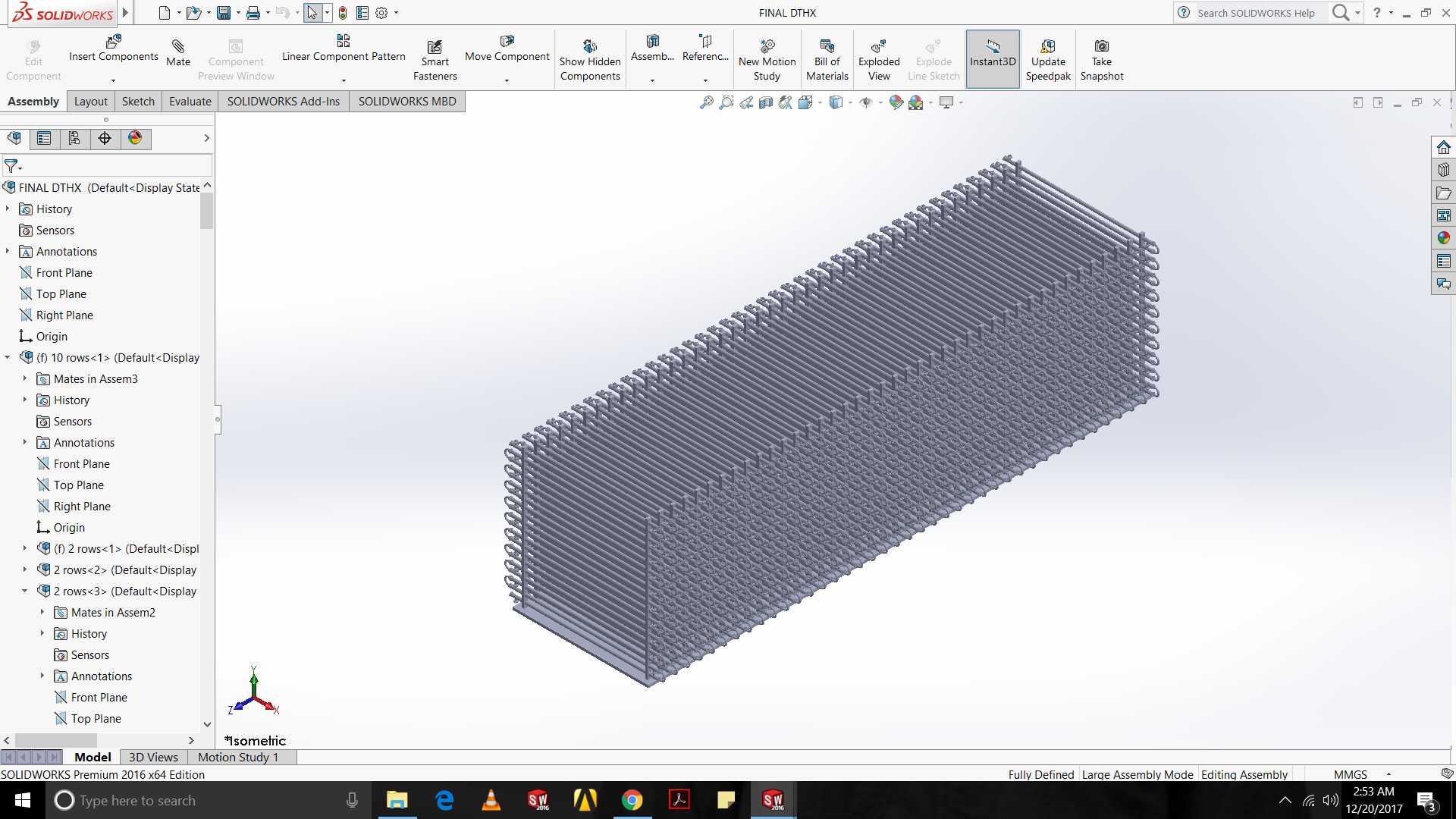

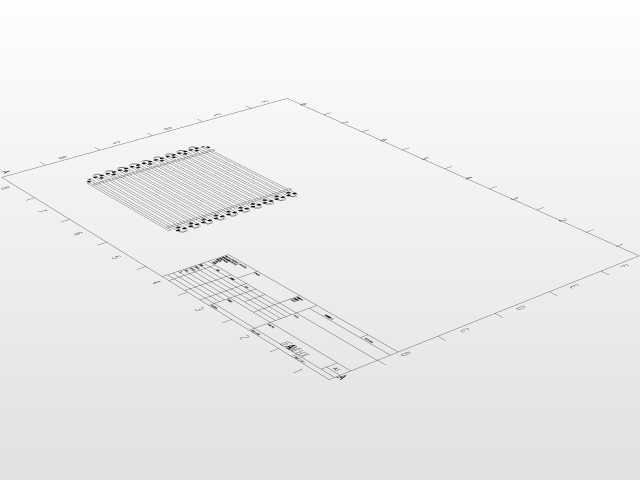

在暖通空调、工业余热回收、小型工艺介质温控场景中，双管换热器凭借结构紧凑、换热路径清晰的特点，常被用于小流量工况下的气-气、气-液热量传递环节。这套三维结构完整还原了双管换热器的核心组成，主体采用平行排布的两组换热管作为介质流道，管外密集套装平直翅片，通过扩展二次换热面积提升低换热系数侧的传热效率，适配空气与管内介质存在较大换热系数差的使用场景。设计过程中优先考虑了管束与翅片的装配匹配性，换热管采用等间距平行排布，保证翅片穿装时的定位精度，避免翅片倾斜导致的流道阻力不均问题；翅片采用统一厚度的薄板结构，片距根据常规风冷工况的迎面风速设定，既保证足够的换热面积冗余，也控制翅片间的积灰风险，适配常规工业环境下的长期运行需求。从安装边界来看，整体采用长方体规整结构，两端预留管程介质的进出接口安装空间，侧面无外凸结构，可直接嵌入机组框架内安装，无需额外预留侧向操作空间，适配集成式换热机组的紧凑布局要求。结构设计时同步考虑了管程与壳程的流场分布，双管平行布置的形式让管内介质流动阻力保持一致，避免单管流量偏差导致的换热效率下降；翅片与换热管的接触区域采用贴合面满接触的设计逻辑，建模时保证两者的面接触无间隙，还原实际生产中胀管工艺后的接触传热状态，让三维模型可直接用于后续的流场仿真、结构强度校核工作。针对实际使用中的维护需求，规整的长方体外形也便于后期吹扫清理翅片表面积尘，两端的管接头位置预留标准管螺纹的安装空间，可直接匹配常规管路连接件，无需额外设计过渡接头。在建模逻辑上，采用参数化关联设计，翅片间距、管束长度、翅片外形尺寸均可通过参数调整快速适配不同换热量需求，同结构形式可快速衍生出不同规格的换热单元，减少重复建模工作量。
