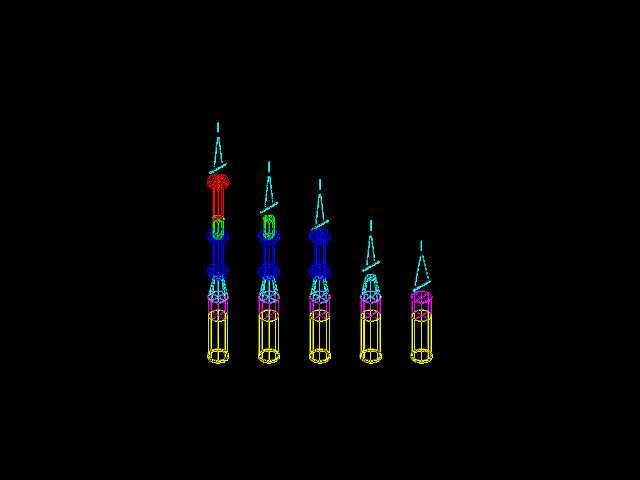

锅炉面板式过热器更换结构三维设计

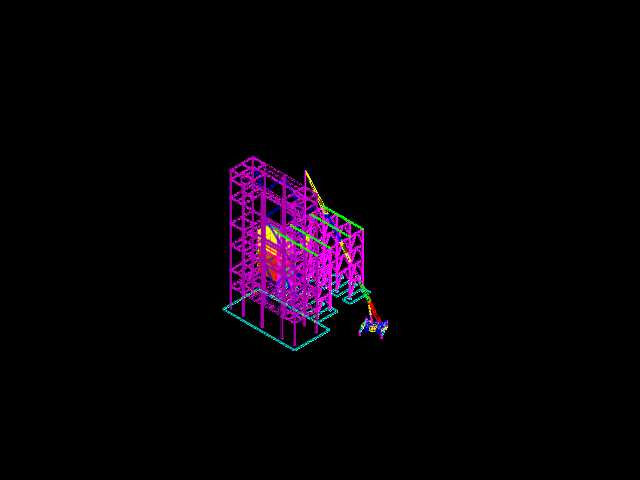

在电站锅炉与工业锅炉的长期运维场景中，过热器作为炉膛受热面的核心换热部件，长期承受高温烟气冲刷、蒸汽侧氧化腐蚀，运行一定周期后会出现管壁减薄、变形甚至泄漏隐患，更换作业是锅炉检修阶段的核心工序之一，这套三维结构完整还原了面板式过热器更换作业涉及的全套构件排布与安装逻辑。面板式过热器布置在锅炉炉膛出口的水平烟道区域，主要作用是将饱和蒸汽加热到额定参数的过热蒸汽，提升整个热力循环的发电效率，同时避免蒸汽带水对后续汽轮机叶片造成水蚀损伤，面板式结构相比传统蛇形管排，具备受热面布置紧凑、烟气流通阻力小、整体吊装更换便捷的优势，在大容量高参数锅炉中应用十分广泛。从设计逻辑来看，这套结构首先还原了过热器面板的管屏排布，每一片管屏由多根平行的合金钢管通过扁钢焊接成整屏，管屏之间预留了均匀的烟气流通间隙，同时兼顾了管屏的热膨胀补偿空间，避免启停炉过程中热应力拉扯造成焊口开裂。结构中同步还原了管屏的支撑钢架、定位吊挂件以及与进出口集箱的连接接口，支撑钢架采用型钢焊接成框架结构，既承担管屏的整体重量，又能在烟气高速冲刷下限制管屏的振动幅度，防止管屏因长期振动出现疲劳磨损。安装边界方面，这套结构明确了过热器面板与周边水冷壁、烟道包覆墙的安全间距，预留了更换作业时的吊装操作空间，管屏与集箱的对接焊口位置设计在便于检修操作的区域，无需额外拆除周边大面积受热面即可完成单屏更换作业，大幅缩短检修停炉周期。结构中还体现了管屏的密封结构设计，在管屏与烟道壁的衔接位置设置了密封板，避免烟气短路造成局部区域换热效率下降，同时防止高温烟气外泄损坏外部保温结构。针对更换作业的实际需求，结构中还原了临时吊点的设置位置，在每片管屏的上部框架处预留了吊装受力点，匹配现场行车的吊装作业半径，确保更换过程中管屏不会出现变形，对接接口的位置公差控制在现场焊接作业允许的范围内，减少现场修配的工作量。整套结构的排布完全贴合现役锅炉的实际炉膛尺寸，管屏的节距、管径、支撑件的规格都匹配常规大容量锅炉的过热器设计参数，既可以作为检修更换作业的施工参考，也能为同类型过热器的改型设计提供结构排布的参照，帮助设计人员快速校核安装空间、膨胀间隙与接口匹配性，减少现场安装阶段的干涉问题。
