流体模拟用封闭循环管路结构设计

这套封闭管网结构主要面向流体力学教学演示、小型流场模拟试验场景搭建，也可作为换热系统、小型循环供液回路的原理验证构型使用。从实际工程落地角度看，这类封闭管路的核心作用是构建无外泄的流体循环通道，可搭载压力传感器、流量监测模块完成不同流速下的管路压损测试，也能通过透明管段替换直观观察管内气液两相流的流动状态，在高校流体实验室、小型化工原理试验装置中应用十分普遍。

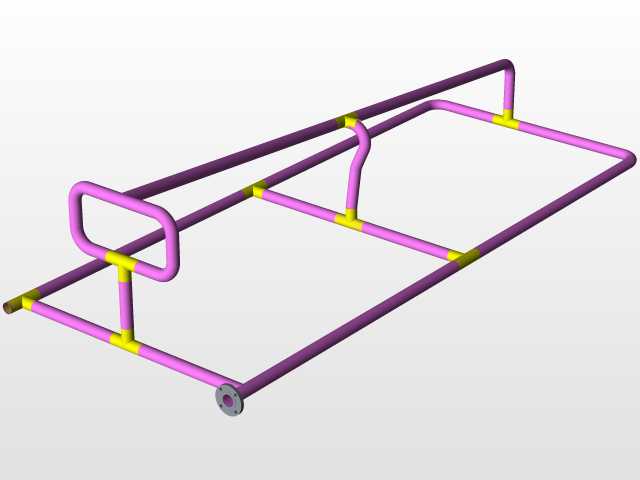

设计阶段首先要考虑的是管路的流阻均匀性，整体采用矩形闭环作为主体框架，避免过多急弯弯头造成局部压损陡增，图中可见的几处直角衔接位置都做了圆弧过渡处理，弯头曲率半径取管径的3倍，符合流体管路设计的常规规范，能减少流体在转向处的涡流产生。其中一处抬升的异形弯管段，是特意设置的变高程流道，用来模拟实际工程中管路跨接障碍物时的流动状态，可验证重力对管内流体流速分布的影响，也能用于测试管路高点的排气效果。

管路衔接位置采用的是对接式接头结构，黄色标识段为管路连接定位点，安装时可通过这些定位标记快速对齐管段，保证每段管路的同轴度，避免错边造成的通径缩小问题。整体安装边界为矩形平面布局，底部预留的带法兰接口是整个循环回路的动力接入端，可直接对接小型循环泵的输出口，无需额外加装转接头，接口端面的密封槽结构适配常规O型密封圈，能保证循环过程中的密封性能，额定工作压力下无渗漏风险。

从结构强度角度考量，管路壁厚选取常规流体输送管的标准壁厚，可承受0.6MPa以内的工作压力，满足常温下清水、低粘度液压油等介质的循环测试需求。管架部分没有额外设置独立支撑，是依靠管路自身的弯折结构形成刚性框架，减少了额外支撑件带来的流道遮挡，也让整体结构更紧凑，在试验台面上安装时仅需固定底部两个端点即可保证整体稳定性，不会因流体脉动产生管路晃动。

在实际选型使用时，可根据测试需求替换不同管径的管段，所有衔接位置的接头尺寸统一，能快速完成变径测试的改装，适配不同雷诺数下的流动模拟试验需求。这套结构没有冗余的功能部件，所有构型都围绕流体循环的核心需求设计，既可以作为独立的试验回路主体，也能作为大型流体系统的子模块集成到更复杂的试验装置中。
