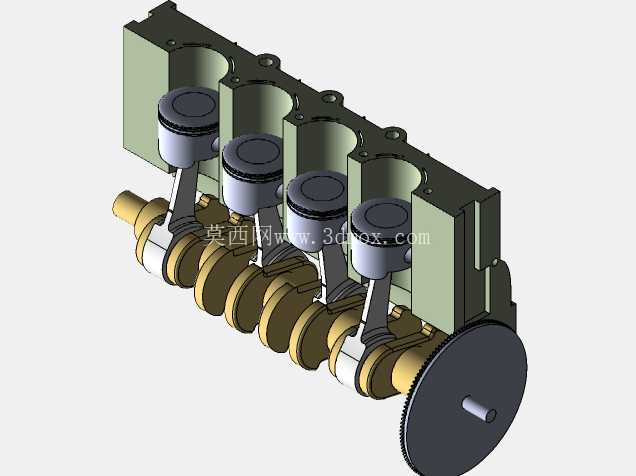

这套直列四缸内燃机的结构模型,完整还原了往复式活塞内燃机核心的动力转换单元,没有做严格的等比例缩放,核心目的是清晰展示各运动部件的配合关系与动力传递路径,适合用于结构原理演示、教学教具开发以及初期方案的结构可行性验证环节。在实际的车用、小型工程机械用动力场景中,直列四缸布局是应用范围极广的构型,相比三缸机拥有更优的运转平顺性,相比V6、直列六缸机型又有更紧凑的轴向尺寸,能适配前置前驱、前置后驱等多种整车布置形式,在小排量乘用车、小型农用机械、固定式发电机组动力单元中都有大量落地应用。

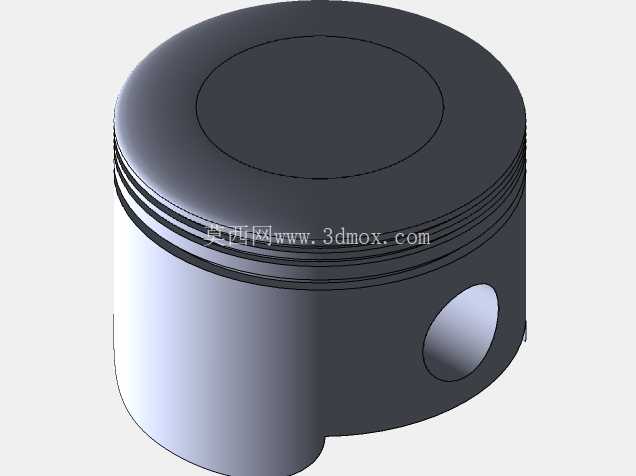

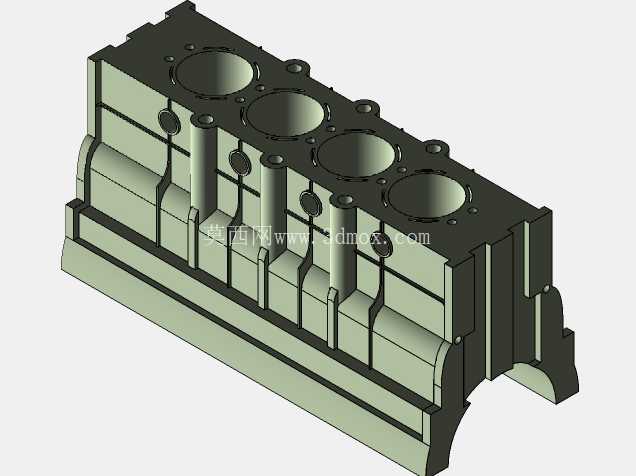

从结构设计逻辑来看,模型完整呈现了气缸体、活塞组件、连杆组件、曲轴组件、飞轮端的核心配合关系:四个气缸沿曲轴轴向等距排布,相邻气缸的曲柄销呈180度相位差布置,能够保证四个气缸的做功行程交替衔接,让曲轴输出的扭矩波动控制在合理区间,减少运转过程中的振动冲击。活塞部分采用了简化的平顶活塞结构,省略了实际量产机型上的活塞环、活塞销卡环等细节,但保留了活塞销座与连杆小头的铰接配合关系,能够直观展示活塞在气缸内做往复直线运动的行程边界,气缸体部分采用了剖开式的展示结构,能够直接观察到气缸内壁与活塞的配合间隙,以及曲轴箱内曲柄连杆的运动空间,这种展示结构在做原理教学时,能让观察者快速理解可燃混合气燃烧膨胀推动活塞下行的动力传递起点。

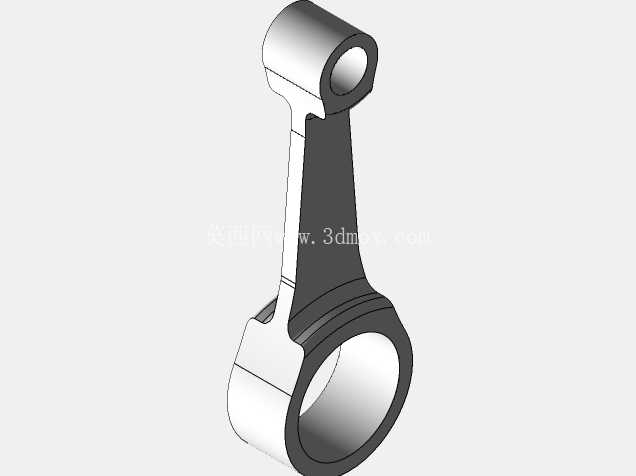

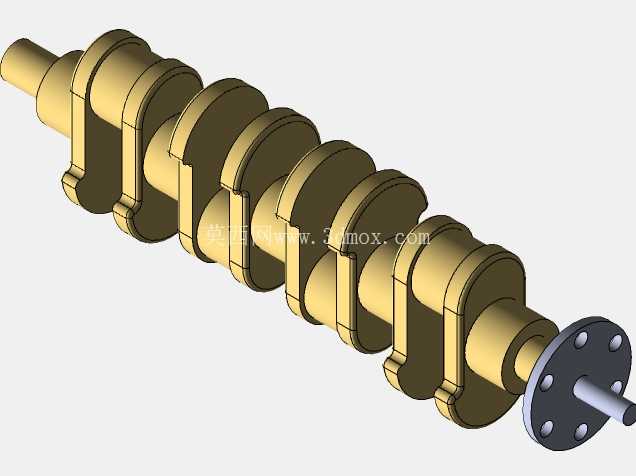

连杆部分采用了平切口连杆的简化结构,大头与曲轴曲柄销铰接,小头与活塞销铰接,完美复现了将活塞的直线往复运动转化为曲轴旋转运动的核心转换功能,实际工程设计中,连杆的长度、曲柄半径的比值会直接影响发动机的侧推力、机械效率与整体高度,这套模型虽然未做精确比例还原,但保留了连杆与曲柄的合理比例关系,能够直观展示不同曲轴转角下连杆的摆动角度范围。曲轴部分采用了整体式锻造曲轴的简化结构,五个主轴颈的支撑位置与气缸体的主轴承座一一对应,四个曲柄销分别对应四个连杆的安装位置,曲轴末端集成了飞轮安装法兰与启动齿圈结构,飞轮的作用是储存做功行程的能量,带动曲轴完成排气、进气、压缩三个辅助行程,同时齿圈能够与启动电机的驱动齿轮啮合,实现发动机的启动动作,这部分结构在模型中做了清晰的呈现,能够让观察者快速理解动力输出端的结构形式。
从安装边界来看,这套结构的整体宽度由四个气缸的缸径与缸间壁厚决定,轴向长度由曲轴的主轴颈宽度、曲柄厚度、连杆大头宽度累加决定,高度方向由曲轴回转半径、连杆长度、活塞行程高度以及气缸体的上下安装面位置决定,在实际的整机布置中,这些尺寸边界会直接决定发动机舱的预留空间、悬置点的布置位置以及附属部件(进排气歧管、油底壳、气门室盖)的安装空间。在做相关的结构设计时,这类简化模型能够快速验证运动干涉问题:比如曲轴转动到最大转角时,连杆大头是否会与气缸体曲轴箱内壁发生碰撞,活塞运行到上止点时是否会突出气缸体上平面,活塞运行到下止点时连杆是否会与曲轴平衡块发生干涉,这些运动校核的逻辑,在简化模型上可以快速完成验证,不需要一开始就搭建带所有细节的高精度模型,能够大幅提升前期方案的迭代效率。对于刚接触内燃机结构的设计人员来说,这种去掉了所有附属系统(配气机构、冷却系统、润滑系统、燃油供给系统)的核心运动机构模型,能够快速建立曲柄连杆机构的运动逻辑认知,理解内燃机将热能转化为旋转机械能的核心路径,避免一开始就被复杂的附属系统细节干扰对核心原理的理解。在职业院校的机械原理教学场景中,这类模型也可以作为3D打印教具的基础模型,打印组装后可以手动转动曲轴,直观观察活塞的往复运动与连杆的摆动规律,相比二维的原理图拥有更强的直观性,能够大幅降低原理讲解的理解门槛。
