分体式太阳能热水系统管路结构设计

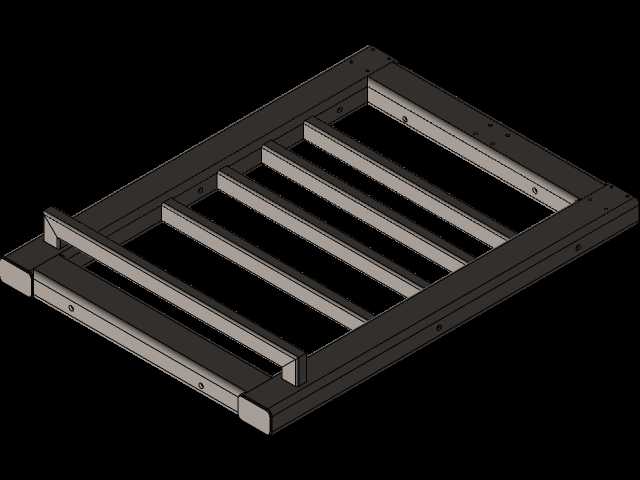

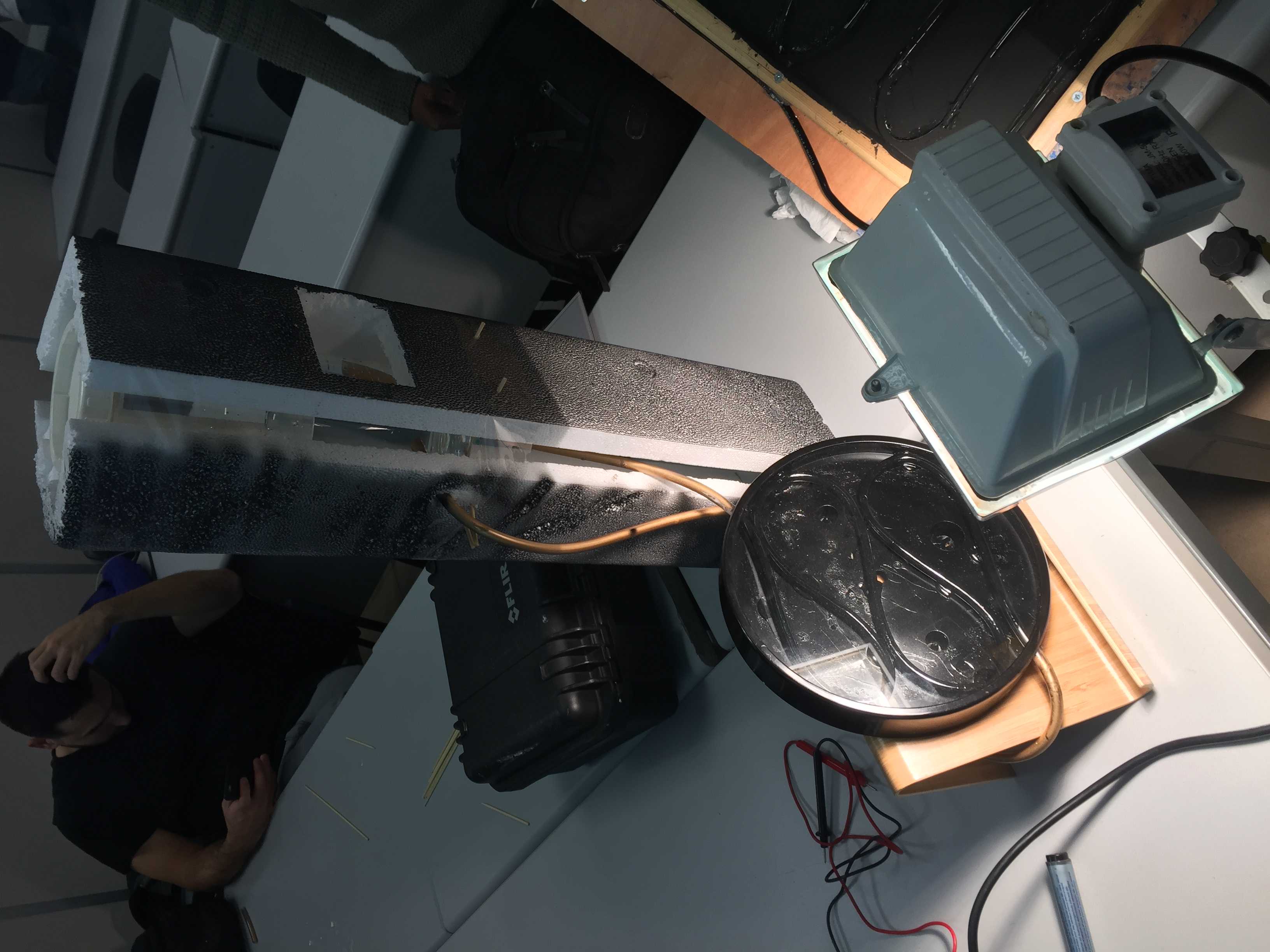

这套分体式太阳能热水系统的三维结构设计，核心围绕民用住宅、小型商用建筑的集中供热水场景搭建，区别于传统一体式真空管式热水器，该结构将集热单元与储水单元分离布置，可适配斜屋顶、平屋顶、阳台外挂等多种安装场景，解决了高层住宅无法安装传统屋顶一体式热水器的痛点。从功能逻辑上看，集热板采用平板式结构，内部排布平行流道，通过导热介质将太阳辐射产生的热量传递至储水箱内的换热盘管，实现集热侧与用水侧的介质隔离，避免水质在集热流道内结垢堵塞，延长整套系统的使用寿命。设计过程中优先考虑了管路的循环阻力平衡，集热板出口的高温介质管路采用上行布置，经排气组件后接入储水箱换热夹层入口，低温回流管路从储水箱下部接出，通过循环泵增压后回到集热板下入口，形成自然循环与强制循环结合的流路，在光照充足时可依靠介质密度差实现无动力循环，降低运行能耗。安装边界方面，平板集热板的外形尺寸适配常规住宅屋面的檩条间距，背部预留的安装支架调节孔位可适配15度到45度的屋面倾角，保证集热面在大部分纬度区域都能获得最优的太阳入射角；储水箱采用立式承压结构，底部预留的冷热水接口、循环管路接口间距统一，可直接对接家装标准的PPR管路，无需额外定制转接头。结构细节上，在集热板最高点位设置了自动排气阀，避免管路气堵导致循环中断；储水箱内部的换热盘管采用螺旋盘绕结构，增大换热接触面积，同时在水箱下部预留了辅助电加热的安装位，可在连续阴雨天气时补充加热，保证热水供应稳定性。整套管路的走向做了最小弯折优化，每个弯头的转弯半径都大于管路直径的3倍，减少局部阻力损失，管路固定卡件的间距符合给排水安装规范，避免长期运行后管路变形松脱。
