真空管路用盲法兰密封连接件

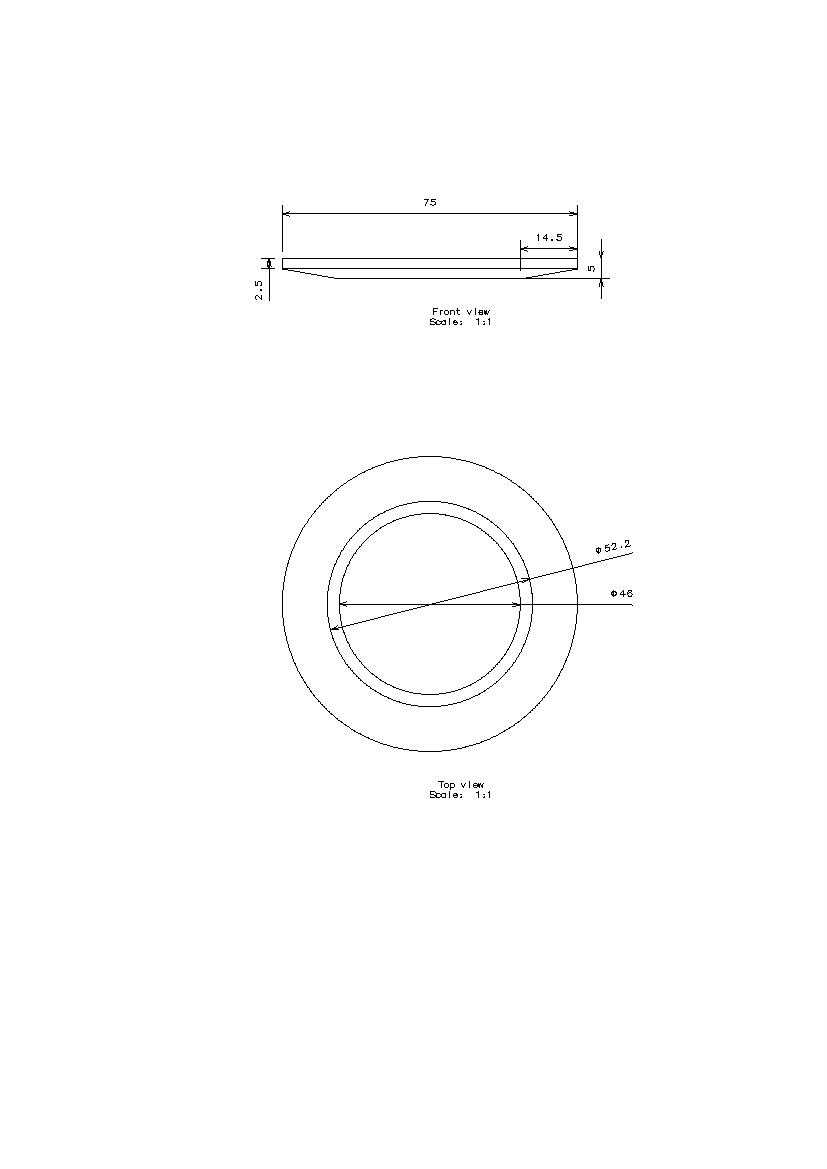

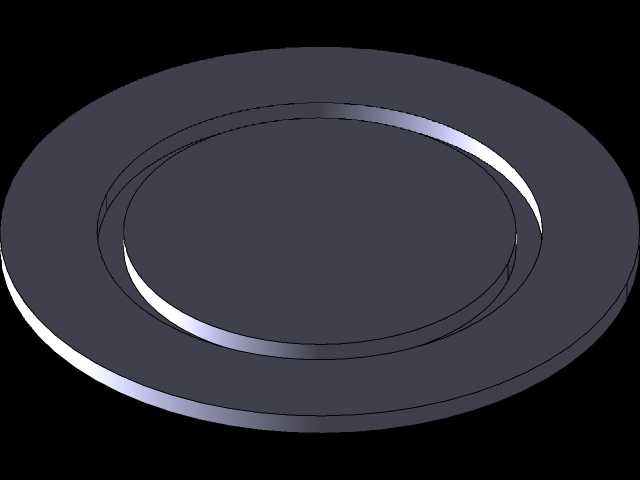

在真空获得与真空工艺系统的管路布设中，这类盲法兰是管路末端封堵、支路预留接口封闭的核心连接件，广泛应用于半导体真空镀膜、真空热处理、食品真空冷冻干燥、实验室真空测试台架等对管路密封等级有严苛要求的场景。不同于常压管路的封堵件，真空工况下的法兰连接需要兼顾极低漏率、结构形变可控、拆装便捷性几个核心要求，设计阶段首先要匹配对应真空系统的法兰连接标准，密封面的平面度公差需要控制在微米级，避免密封垫受压不均导致的微漏。从结构上看，该盲法兰采用整体圆盘式结构，中心无贯通流道，盘面设置与配对法兰完全匹配的密封槽结构，可适配金属密封垫或者橡胶O型圈，根据不同真空度等级选择对应的密封形式：粗低真空工况可选用丁腈橡胶、氟橡胶密封圈，高真空甚至超高真空场景则需要更换无氧铜、纯铝材质的金属密封垫。法兰盘的外缘厚度经过受力校核，在螺栓预紧力作用下，盘面的翘曲变形量控制在密封要求允许的范围内，不会因为长期受压导致密封面贴合度下降。安装边界上，法兰的螺栓孔中心圆直径、螺栓孔数量与孔径完全适配同规格的真空活套法兰或者固定法兰，安装时不需要额外加工转接件，直接与现有管路法兰配对，穿入对应规格的内六角或者外六角螺栓，按照对角顺序分步拧紧螺栓，保证每个螺栓的预紧力均匀，避免局部应力过大导致法兰盘变形或者密封垫压溃。实际使用中，这类盲法兰除了用于固定管路的末端封堵，还常用于真空系统的临时测试口封闭，比如设备检修后进行保压测试时，可在预留的检测接口安装该盲法兰，连接氦质谱检漏仪完成整体漏率检测，测试完成后也可保留作为长期封堵，或者拆下后接入后续扩展的真空支路。设计时还考虑了不同工况的兼容性，法兰盘面的过渡圆角做了圆滑处理，避免应力集中，在反复拆装、温度交变的工况下，不会出现应力开裂的问题；密封槽的深度与宽度尺寸经过反复验证，既可以保证密封垫受压后有足够的压缩量填充密封面微观间隙，又不会因为压缩量过大导致密封垫失去回弹能力，缩短密封件的使用寿命。对于真空系统设计人员来说，这类标准盲法兰不需要单独定制加工，直接根据管路通径、真空等级选型即可，能大幅缩短管路系统的设计与装配周期，减少非标加工带来的密封风险。
