等径正交T形薄壁管路连接接头

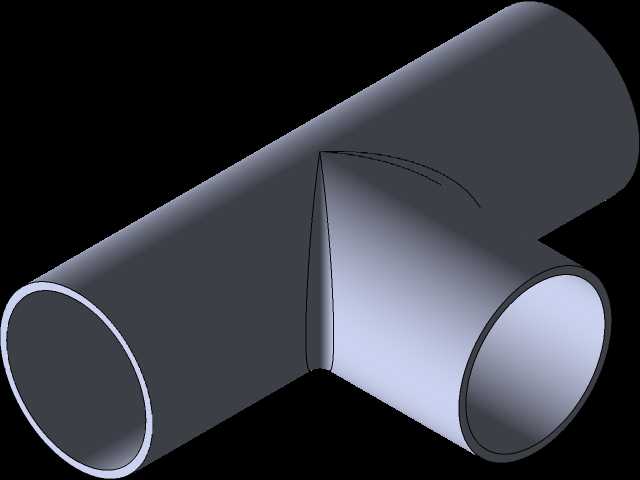

在民用给排水、小型化工流体输送、车间压缩空气支路布设、暖通空调冷媒管路分流等场景中，T形管接头是实现管路正交分流、合流的核心基础配件，这款等径正交的薄壁T形接头，针对小通径直管路的分支需求设计，适配常规小口径金属或硬质塑料管路的连接作业。从实际使用场景来看，这类接头多用于支路流量与主路一致的管路系统，无需做变径过渡，能减少管路变径带来的流阻损失，避免介质在变径位置形成涡流造成的管路振动、杂质沉积问题，在小型设备的冷却循环水路、家用净水系统管路分流、车间低压气动支路搭建中都有广泛应用。设计过程中优先考虑了管路对接的同轴度要求，三个连接端口的端面都做了平齐处理，端口内径统一为20mm，外径22mm，单边壁厚1mm，既保证了薄壁结构的轻量化优势，也能满足低压流体输送的承压需求，常规0.6MPa以下的水压、气压工况下不会出现形变渗漏问题。接头的相贯线位置做了平滑过渡处理，没有尖锐的棱角接缝，一方面能降低介质流经分流位置的阻力，减少流体对冲造成的噪音，另一方面也能避免应力集中，在管路受轻微外力拉扯、温度变化产生热胀冷缩时，相贯线位置不会出现应力开裂。整体轴向长度控制在70mm，安装时不需要预留过大的操作空间，在紧凑的设备内部管路布设场景中，能有效节省排布空间，相邻管路之间不会出现干涉问题。建模过程中严格按照薄壁管件的成型逻辑处理相贯位置的曲面，保证内外壁的壁厚均匀一致，不会出现局部壁厚过薄导致的强度不足，也不会因为局部壁厚过厚造成材料浪费，后续不管是做3D打印样件验证、还是开模注塑、钣金焊接加工，都能直接提取模型的曲面数据作为加工依据，不需要二次调整壁厚参数。端口位置预留了常规管路粘接、焊接或者卡接的配合余量，对接同规格的管材时，能保证配合面的贴合度，减少密封失效的风险，实际装配时不需要额外做坡口处理，降低现场安装的加工难度。
