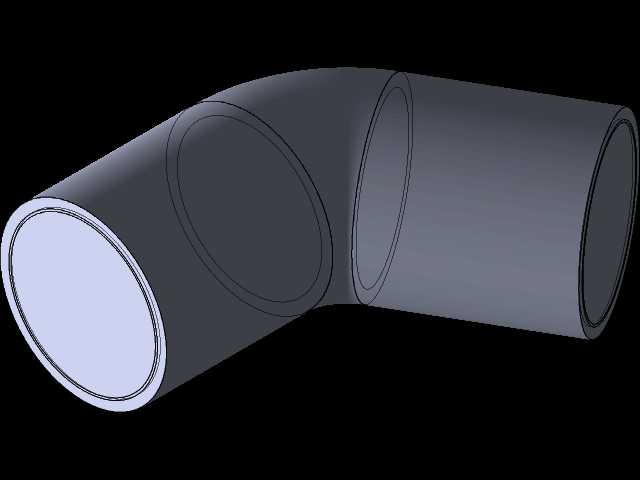

等径直角弯管管道结构三维建模

这款等径直角弯管结构，是流体输送管路系统中极为常用的转向连接件，日常在民用给排水、工业循环水系统、低压气动回路、普通化工介质输送场景中都有大量应用，核心作用是在不改变管路通径的前提下，完成管路90度方向的转向排布，规避管路布设路径上的设备、结构梁柱等障碍物，优化整体管路的走线布局。从结构设计逻辑来看，该弯管采用等径直筒段加圆弧过渡弯段的一体化结构，两端预留标准直管对接段，可直接适配同通径的直管道，通过焊接、法兰对接或者卡套压接的方式完成管路连接，过渡弯段的曲率半径经过工程化校核，既不会因为曲率过小造成介质流经时的局部阻力陡增，引发管路压损过大、输送能耗升高的问题，也不会因为曲率过大导致弯管整体占用安装空间过多，挤占周边设备的安装检修余量。建模过程中严格遵循管路设计的工程规范，管壁厚度按照常规低压输送工况的承压要求设定，两端对接面的同轴度、端面平面度都做了参数化约束，能够直接导入管路装配体中完成干涉检查，不需要额外做结构修正。在实际安装场景中，这类弯管的安装边界需要重点考量，弯段的外侧圆弧面要预留足够的安装操作空间，避免和周边的线缆桥架、设备外壳、结构支撑件产生空间干涉，两端对接段的长度要满足对应连接工艺的操作要求，比如采用焊接连接时，对接段长度要满足焊口施焊的操作空间，采用法兰连接时要预留法兰盘紧固螺栓的操作余量。从流体特性角度，该弯管的内壁做了等壁厚平滑过渡处理，没有突兀的台阶或者棱角，能够减少介质流经时的紊流产生，降低管路运行过程中的振动和噪音，同时也能减少介质中固体杂质在弯管处的沉积，降低管路堵塞的风险。在设备配套场景中，这类弯管常被集成在冷却系统、润滑系统、压缩空气配送系统的管路布局中，作为管路转向的核心连接件，其结构尺寸的标准化程度较高，能够和同规格的直管、三通、阀门等管路配件直接适配，不需要单独定制转接结构，能够有效缩短管路系统的装配周期，降低现场施工的调整难度。建模时对弯管的折弯角度做了精准约束，保证两端直管段的轴线严格垂直，避免安装后出现管路错位、对接面应力集中的问题，长期运行下也能减少连接部位的渗漏风险。
