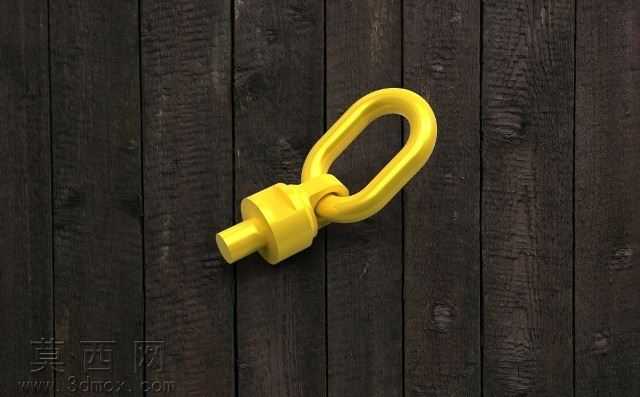

Austlift旋转吊环螺栓M16三维建模作品

本作品为适配注塑模具使用的Austlift规格M16旋转吊环螺栓三维建模成果，建模过程严格遵循机械设计标准与实际产品的结构比例，首先通过草图绘制勾勒出吊环的椭圆环形轮廓，采用扫掠特征生成环形主体，保证环体截面的均匀过渡，避免应力集中的结构缺陷。吊环与下部螺栓主体的铰接连接部分，通过精准的轴孔配合建模还原可旋转的活动结构，对铰接处的间隙做了符合实际装配公差的预留，既还原真实产品的转动灵活性，也保证模型装配逻辑的合理性。下部螺栓主体采用回转特征建模，精准还原M16规格的外螺纹结构，对螺栓头部与铰接座的连接过渡段做了圆角处理，还原实际产品的锻造工艺特征。材质渲染阶段，整体采用亮面镀锌金属材质，调整金属粗糙度与反光参数，还原高强度合金钢吊具的金属质感，对铰接处的配合面做了细微的材质明暗区分，突出结构的装配层次。设计思路围绕注塑模具的吊装适配需求展开，重点还原吊环可360度旋转的结构特性，让吊点在模具吊装转运过程中可自适应调整受力方向，避免螺栓受侧向剪切力导致的结构失效，模型的各部分尺寸严格匹配M16规格吊环螺栓的行业标准，可直接用于模具吊装结构的虚拟装配验证、吊装受力模拟分析，也可作为起重吊具类零部件建模的参考样本，模型结构完整无破面，各特征参数可编辑，能够适配不同场景下的二次修改需求。
