工业级钮子式切换开关三维结构设计

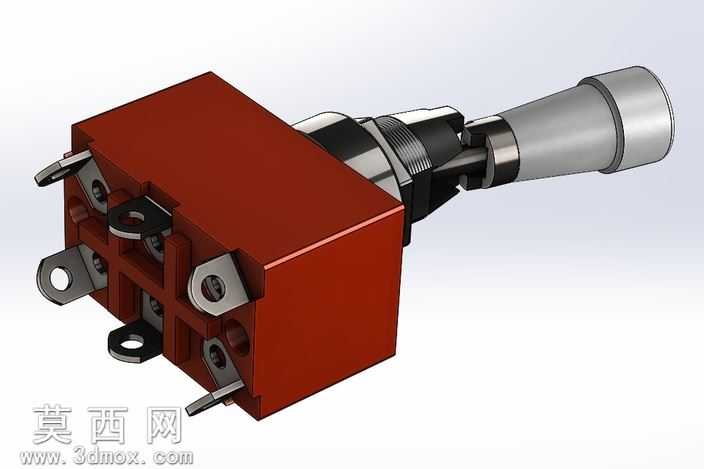

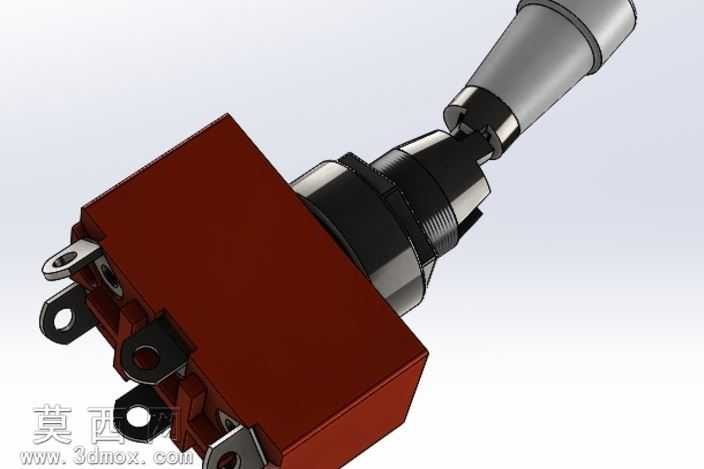

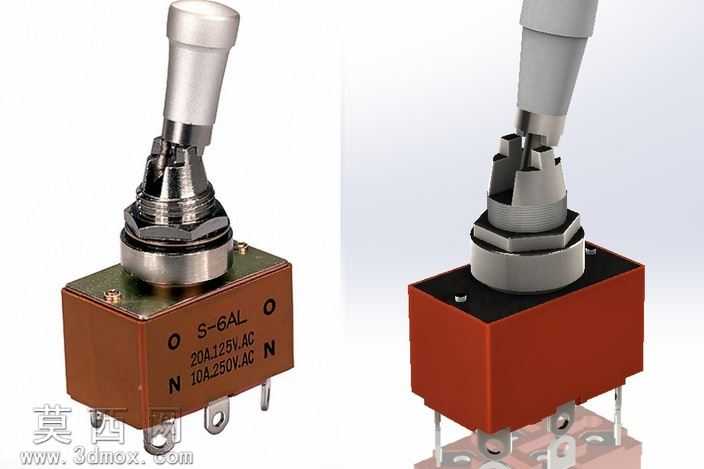

本模型为工业常用钮子型切换开关的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款开关从外部操作件到内部安装结构的全部细节。建模阶段先以基准轴与基准面搭建装配定位框架，将开关拆解为操作拨杆、金属锁紧螺帽、密封基座、绝缘壳体、接线插脚五大核心模块逐一构建：操作拨杆部分采用回转特征结合倒角、滚花纹理建模，还原金属拨杆的防滑握持结构与锥度造型，金属锁紧件通过螺纹扫描特征还原标准安装螺纹，搭配六角锁紧螺母的多边体结构，精准复现实物的安装锁紧结构；绝缘基座部分区分上部金属安装座与下部酚醛树脂壳体，壳体表面的型号标识、电气参数铭文采用包覆浮雕特征实现，还原实物表面的印刷标识细节，接线插脚部分根据实物的焊片式引脚造型，采用钣金类特征构建，还原引脚的安装定位孔与弯折角度。材质渲染阶段针对不同部件匹配对应物理材质：金属操作件与锁紧螺母采用抛光镀铬金属材质，调整反射粗糙度模拟工业电镀件的半亮金属质感，下部绝缘壳体采用酚醛电木材质，调整漫反射颜色为棕红色，添加细微的颗粒质感还原电木材质的哑光粗糙表面，接线引脚采用镀锡金属材质，模拟焊片的哑光金属质感，基座内部的绝缘隔层采用黑色工程塑料材质，区分不同部件的材质差异。结构设计上完整还原开关的装配层级，拨杆与基座的活动连接部位预留合理的装配间隙，还原钮子开关的摆动活动空间，安装螺纹与螺母的配合尺寸符合标准工业安装规格，接线引脚的伸出长度与间距符合常规PCB安装或导线焊接的尺寸要求，可直接用于电子设备的结构装配验证、电器布线模拟等场景。建模过程中对开关的防松垫圈、密封胶圈等细小密封结构也做了完整还原，确保模型的结构完整性，既可以作为工业设计的元件素材使用，也可用于电子类产品的结构教学演示，直观展示钮子切换开关的装配关系与外部造型特征。
