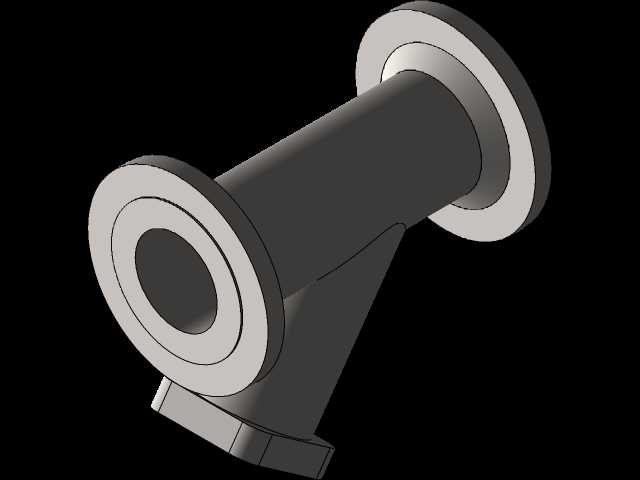

PN16压力等级Y型管道过滤器结构设计

在工业流体输送管路系统中，介质内混杂的焊渣、金属碎屑、锈蚀颗粒等固体杂质，极易造成下游阀门密封面划伤、换热设备流道堵塞、泵体叶轮磨损等故障，这款Y型结构的管道过滤部件，正是为解决这类管路杂质拦截需求设计的。从安装适配性来看，该部件采用两端法兰对接的连接形式，适配PN16公称压力等级的管路工况，通径覆盖DN50至DN150的常用中低压管路规格，安装时可直接匹配同压力等级的平焊法兰，无需额外加工转接结构，法兰端面的密封面尺寸符合通用管路安装规范，能适配橡胶垫片、金属缠绕垫片等常规密封件，安装边界预留了足够的螺栓操作空间，现场施工时无需为螺栓紧固预留额外的超大操作间隙，可直接在水平或垂直走向的管路上完成装配。结构设计上采用Y型斜置滤腔的布局，相比直通式过滤结构，流体经过滤层时的流向折角更小，运行过程中的压损更低，同时斜向设置的滤筒拆卸端位于管路侧下方，检修时无需拆解两端的管路连接法兰，只需拧下滤腔端盖即可取出内置滤网完成清洗或更换，日常维护的操作成本极低。滤腔的倾斜角度经过流道仿真优化，既保证了足够的杂质容存空间，避免短时间运行就出现滤网堵塞的问题，又不会让整体结构的外形尺寸过于突兀，能适配多数紧凑布置的管廊安装空间。在实际应用场景中，这类过滤部件可广泛用于生产循环水系统、压缩空气输送管路、低压工艺物料输送管线、暖通空调水循环系统等场景，可根据输送介质的特性选配不同网孔规格的滤网，实现不同精度的固体杂质拦截。建模过程中对法兰的螺栓孔分布、密封面凸台高度、滤筒与腔体的配合间隙、端盖的螺纹连接尺寸都做了参数化关联，调整通径参数时所有关联尺寸可同步更新，能快速衍生出不同通径规格的同系列产品模型，为管路系统的整体装配模拟、应力校核、安装空间校验提供准确的三维数据支撑，避免管路设计阶段出现部件干涉、安装空间不足的问题。
